多级轴流式蒸汽涡轮转子结构设计

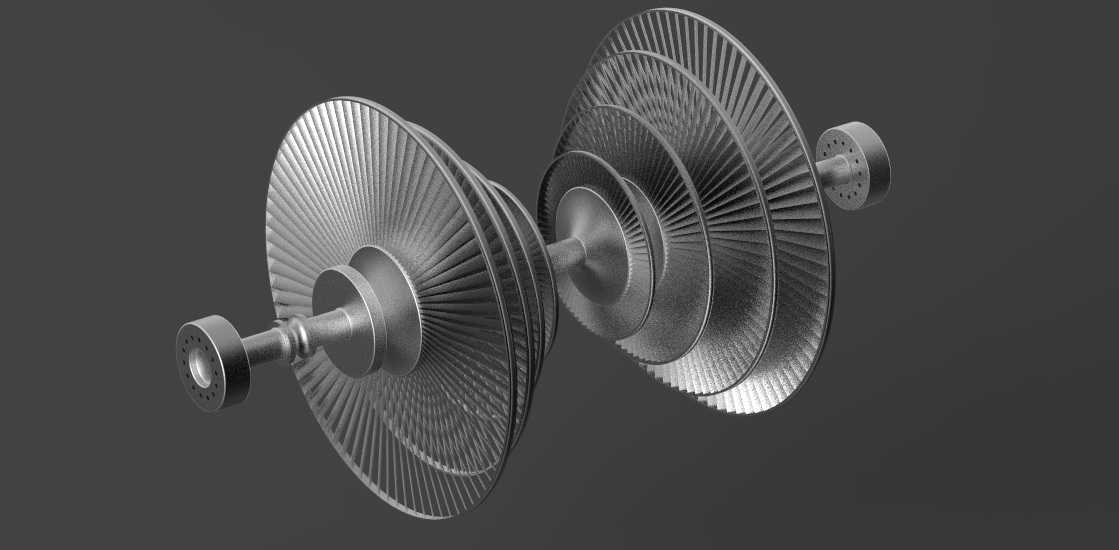

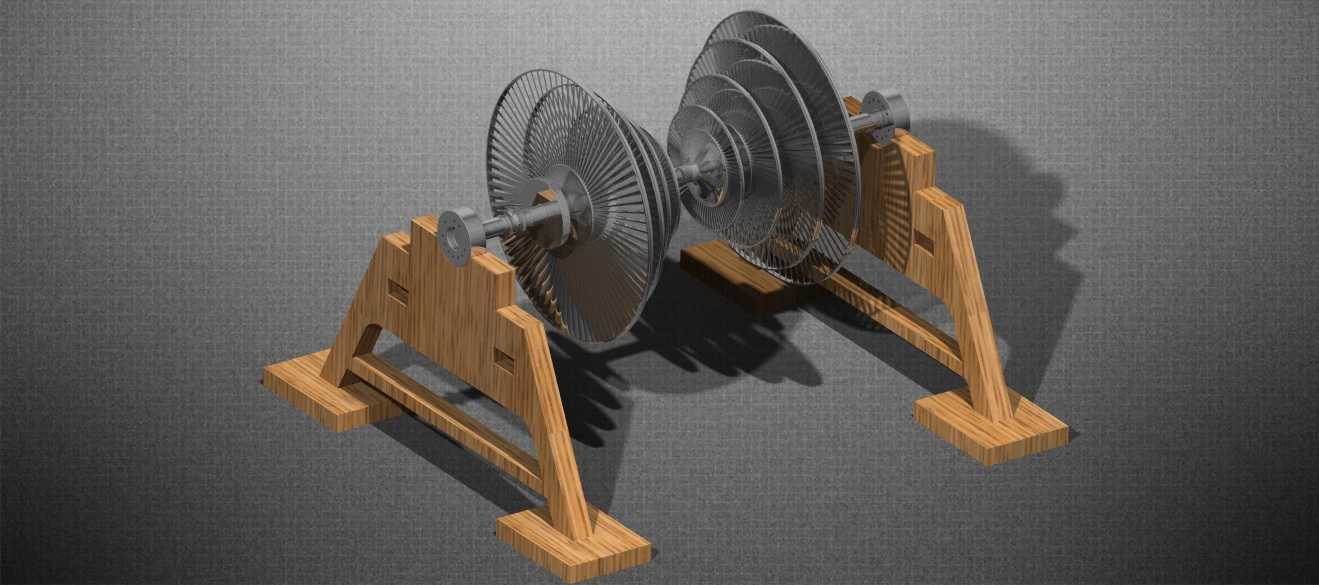

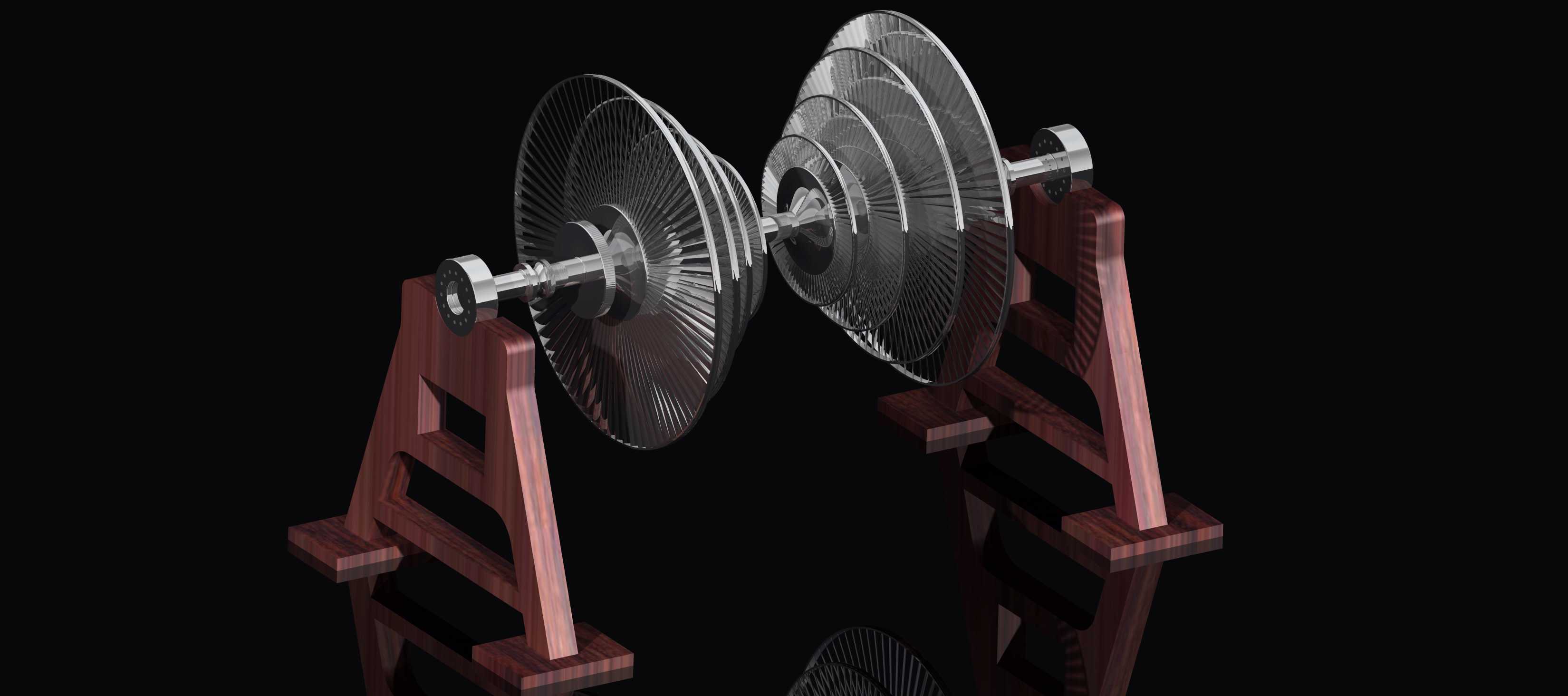

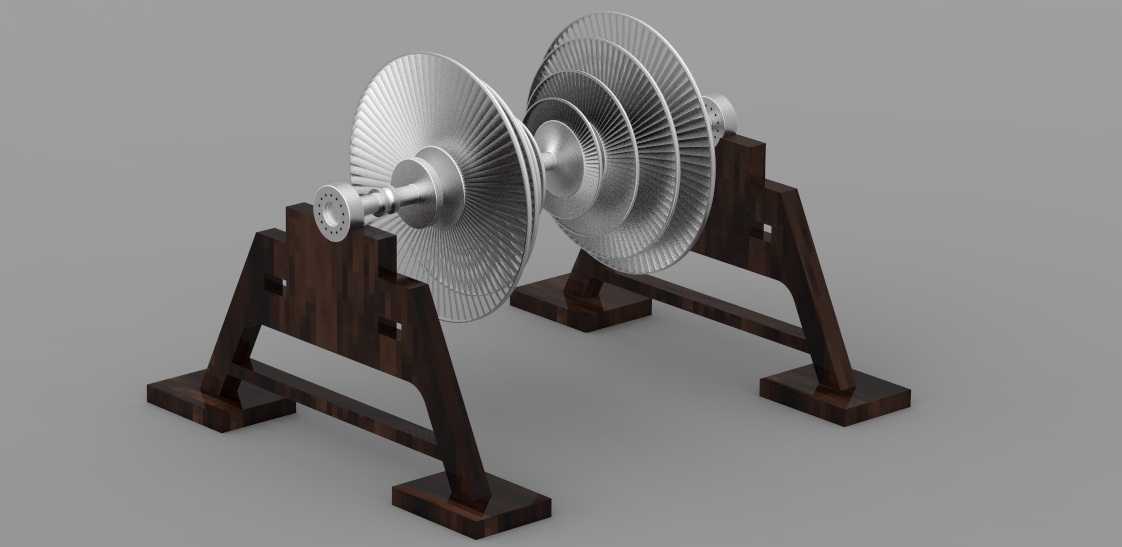

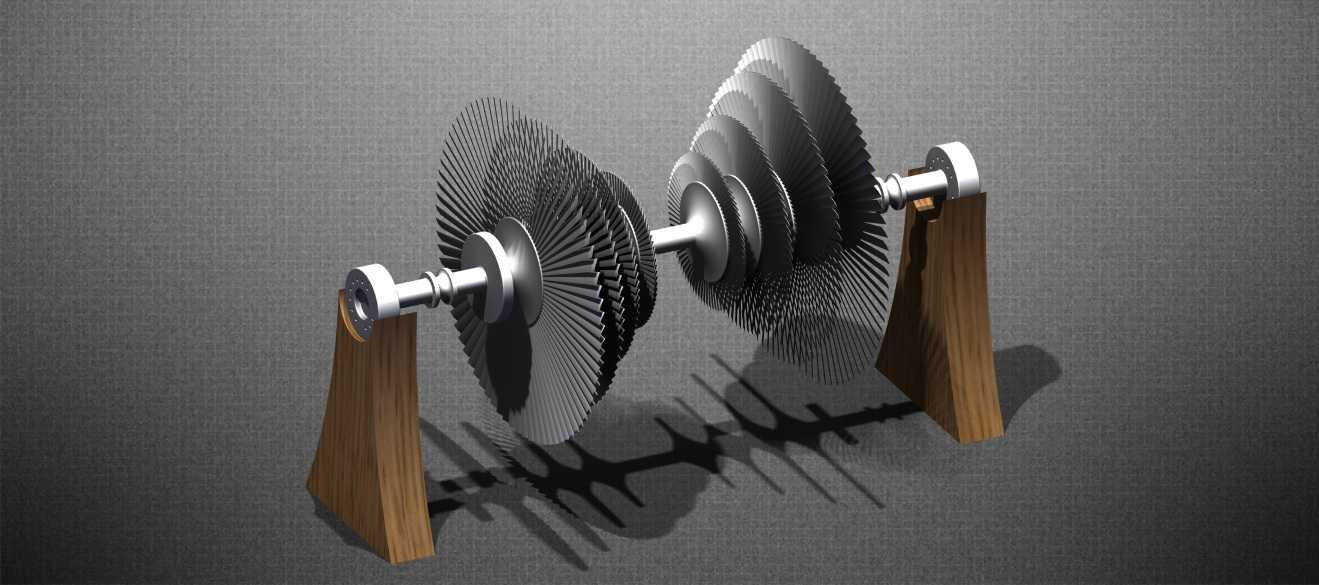

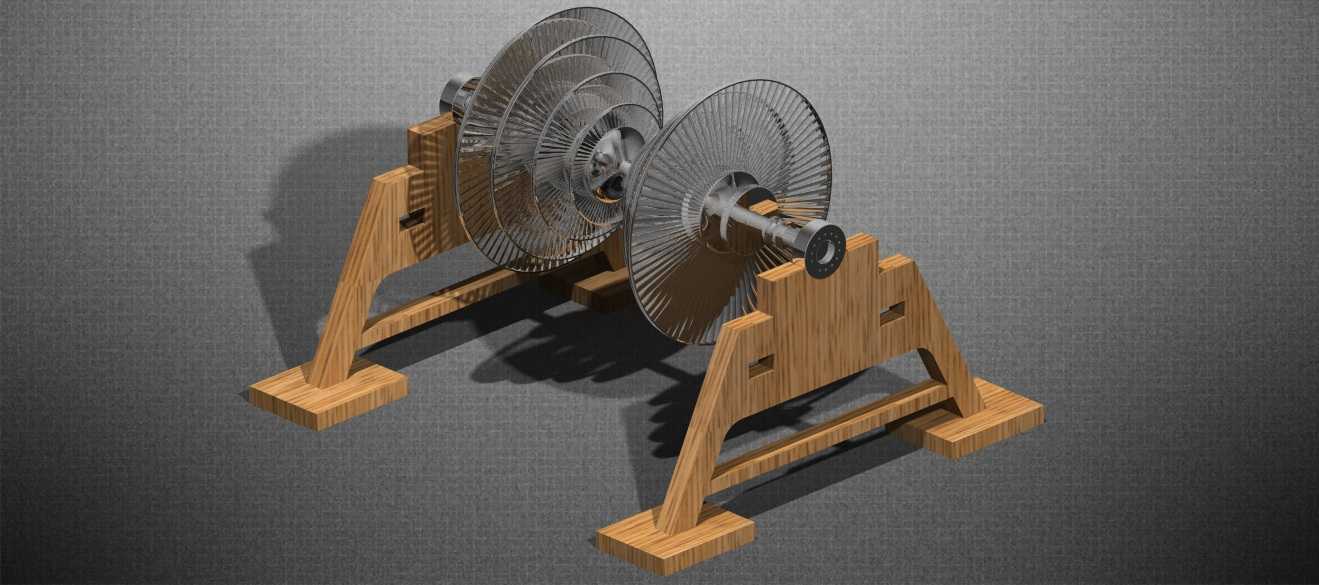

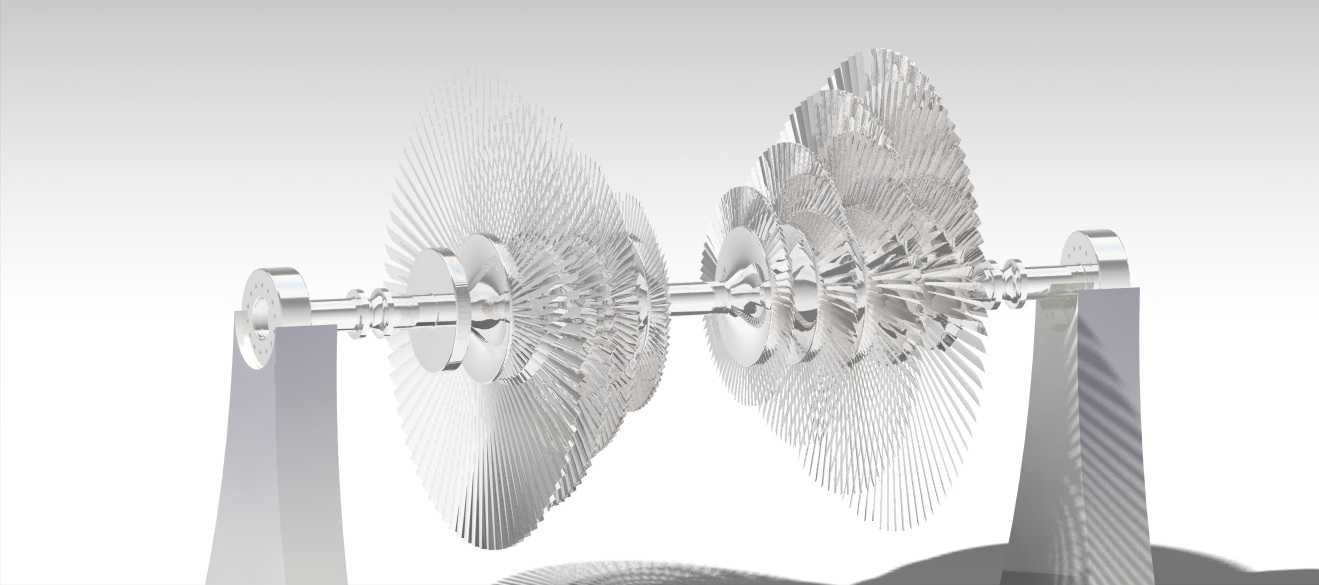

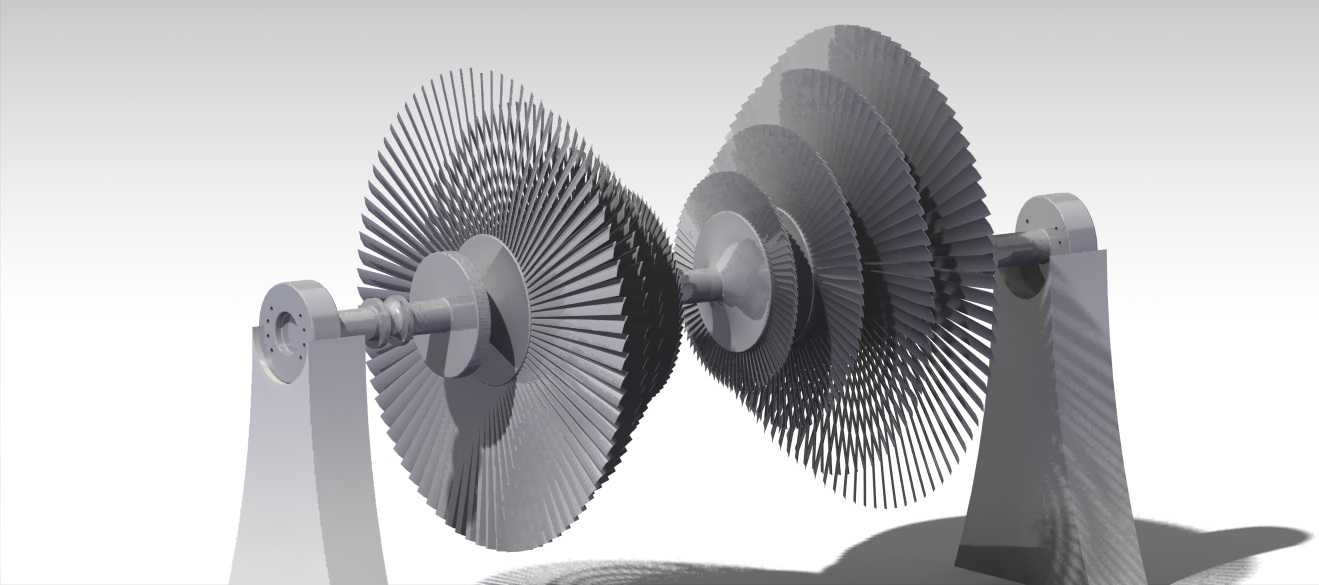

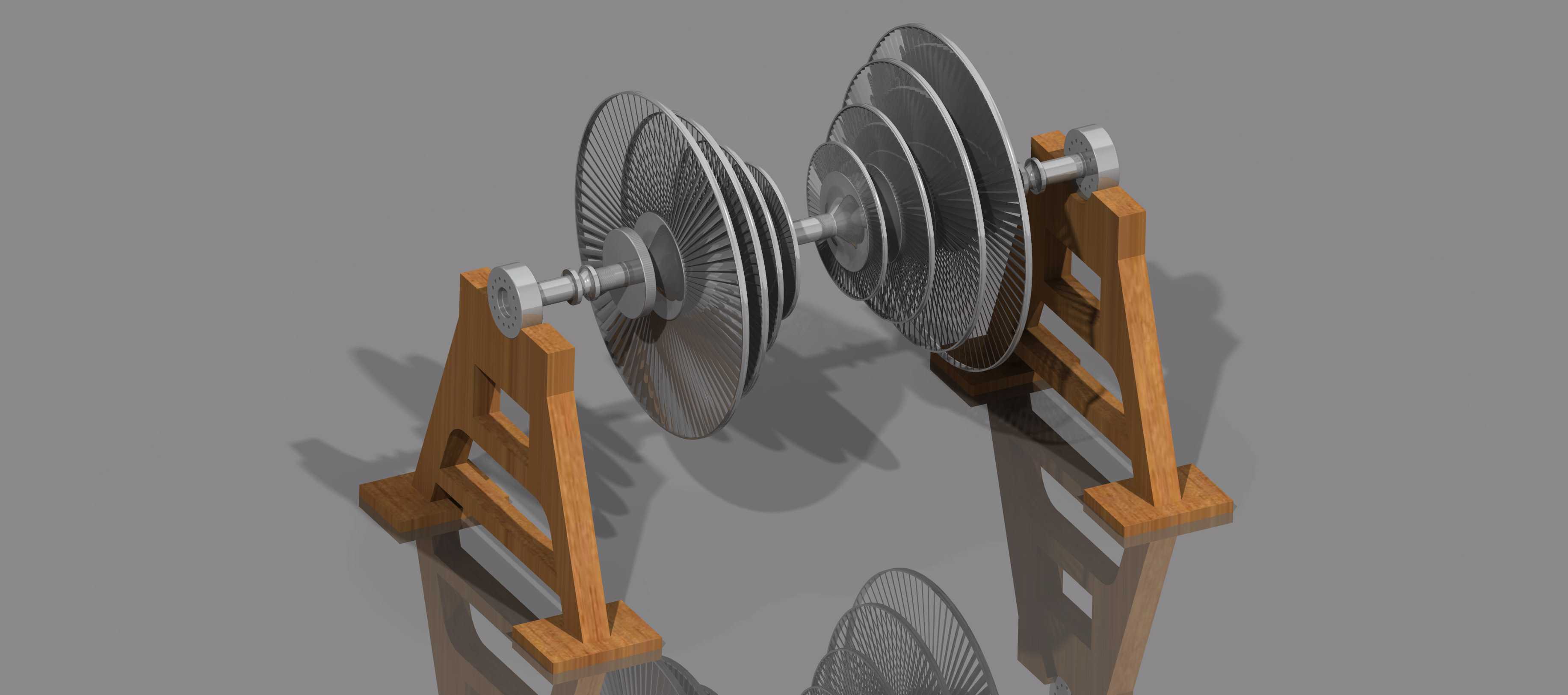

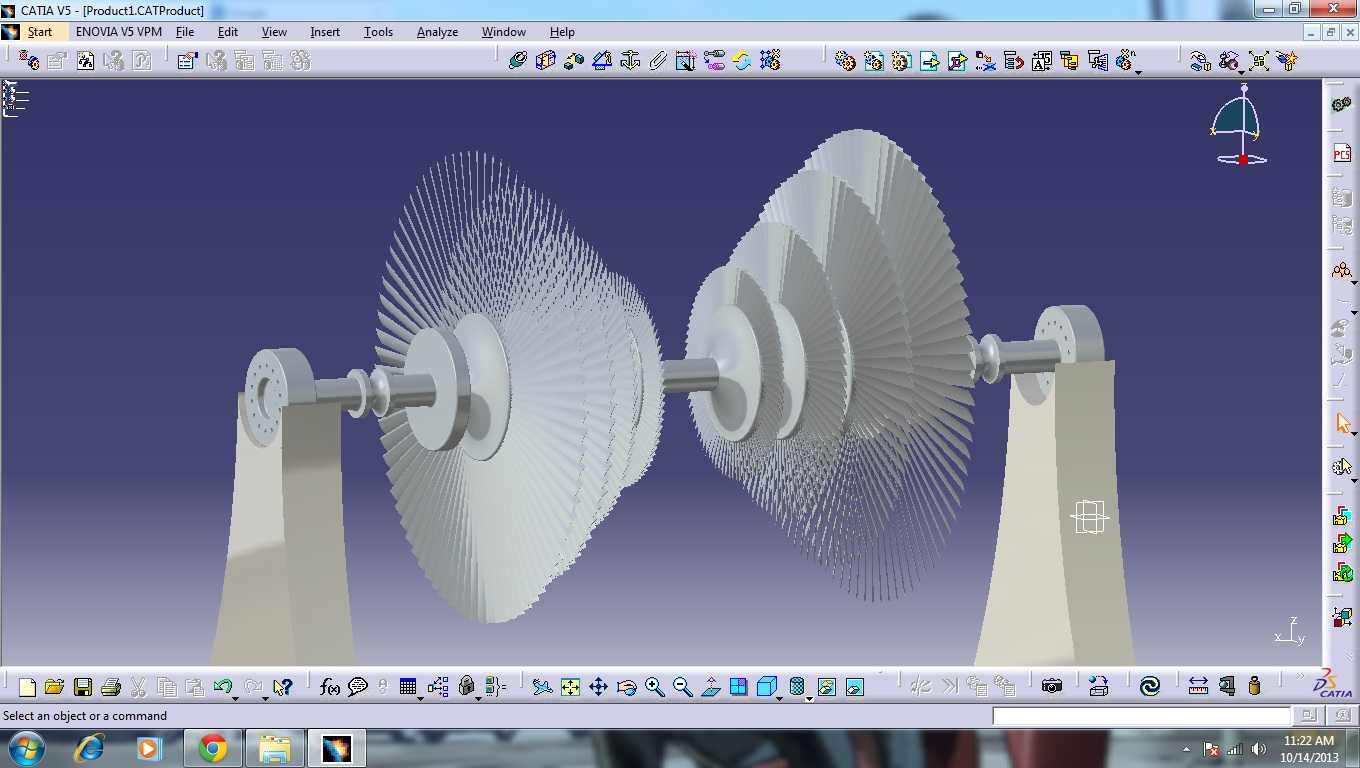

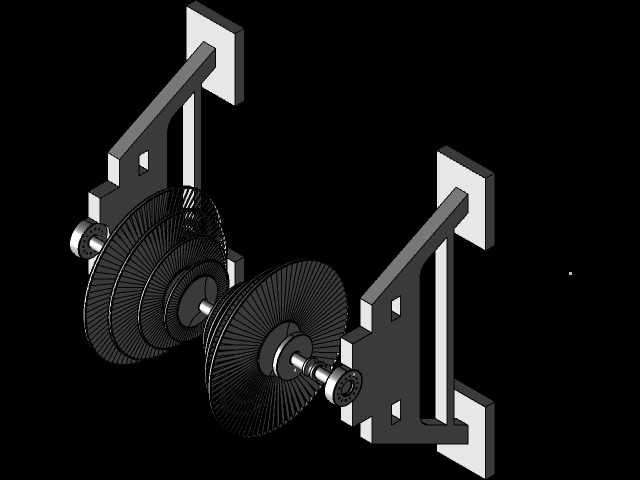

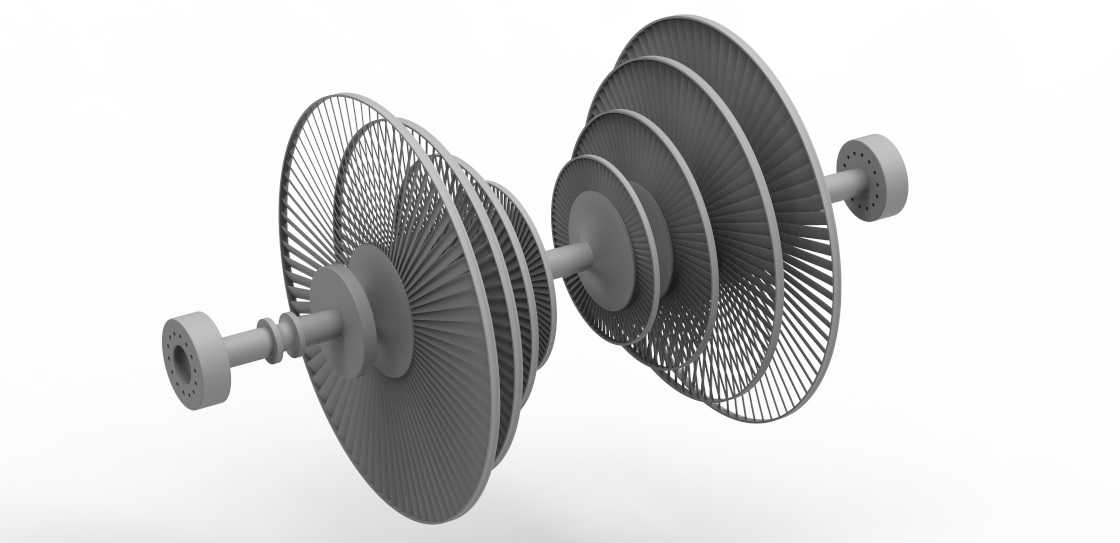

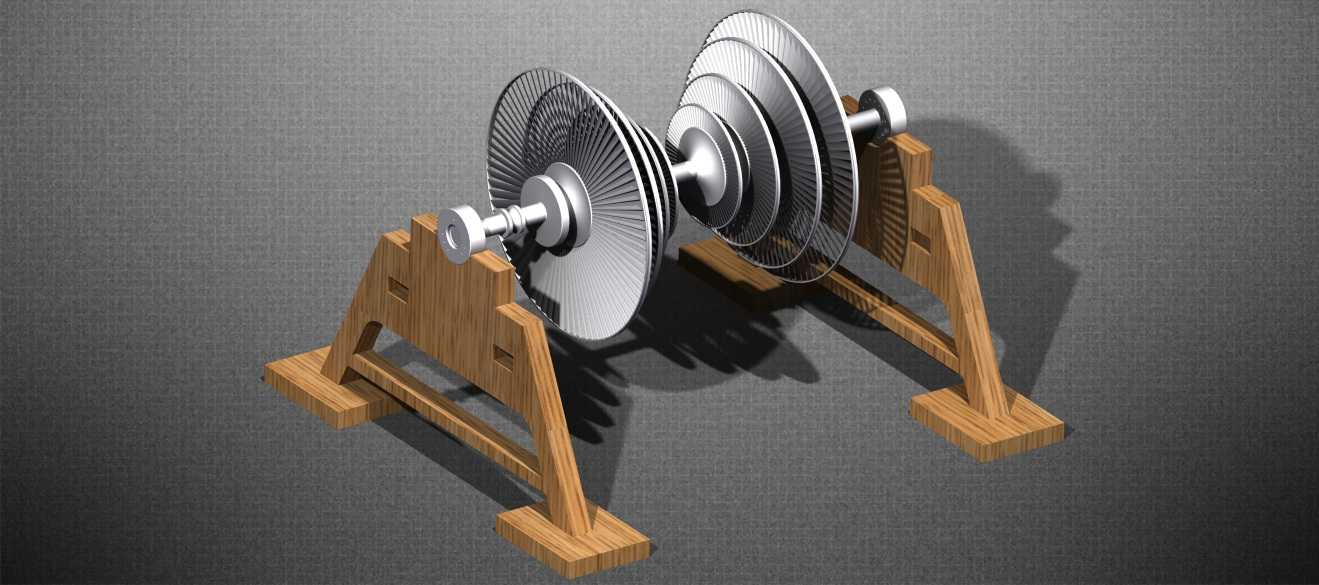

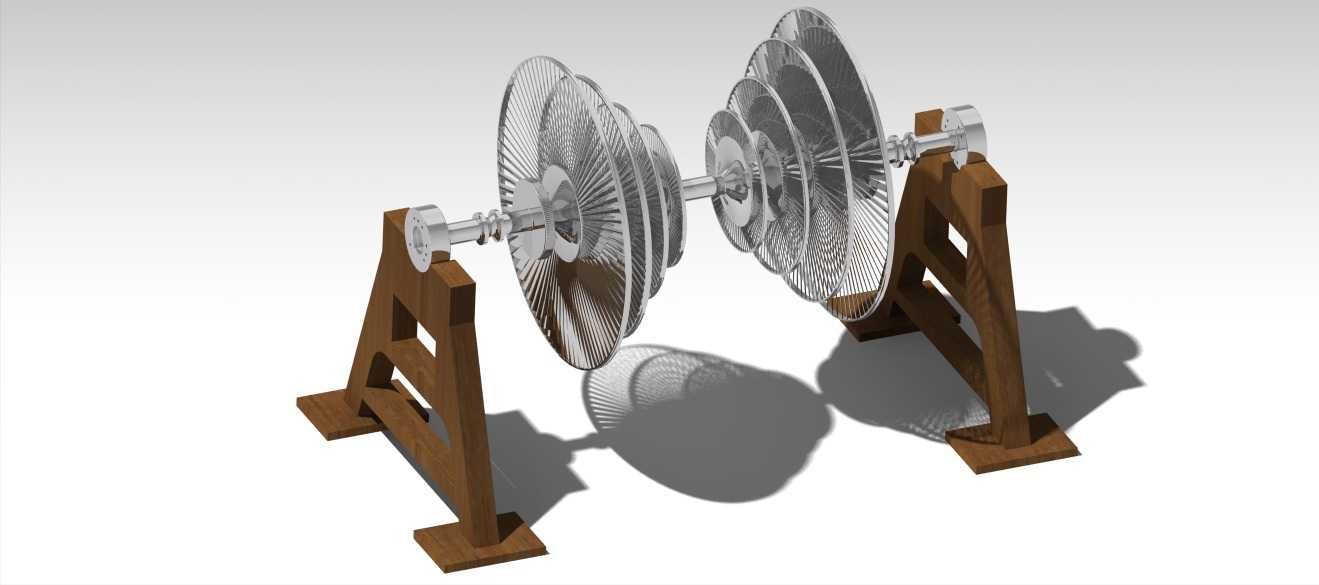

本次呈现的是多级轴流式蒸汽涡轮转子结构，这类部件是火力发电、工业驱动类蒸汽透平设备的核心做功单元，主要应用在燃煤电站发电机组、工业自备电站的汽轮机组、船舶蒸汽动力系统等场景中，承担着将高温高压蒸汽携带的热能转化为转子旋转机械能的核心作用，是整套动力输出链路里直接完成能量转换的关键载体。从实际用途来看，该转子结构通过多组不同直径的叶轮级组排布，能够适配不同压力梯度的蒸汽做功需求，从高压端到低压端随着蒸汽膨胀扩容，叶轮直径逐级增大，叶片长度也随之递增，可充分利用蒸汽在不同压力段的焓降，最大化能量转换效率，避免蒸汽余速浪费，同时整根转子采用同轴一体化设计，保证各级叶轮的转动同轴度，减少运行过程中的振动偏差。在功能特性上，该结构的各级叶片采用翼型截面设计，能够精准匹配蒸汽的入射角度，降低气流冲击损失，叶片与轮盘的连接结构兼顾连接强度与装配便捷性，两端的轴头设置有法兰连接结构，可分别对接前端的调节级组件与后端的输出联轴器，轴颈位置预留了轴承安装位，能够适配滑动轴承的装配需求，保证转子高速旋转时的支撑稳定性。设计思路上，整体采用等强度设计逻辑，针对高压段蒸汽压力高、比容小的特点，采用小直径短叶片结构，提升轮盘与叶片的结构强度，抵御高压蒸汽的冲击载荷；针对低压段蒸汽比容大、流速高的特点，采用大直径长叶片结构，扩大通流面积，匹配大流量蒸汽的通过需求，各级叶轮之间设置有定位隔套，保证级间间隙的精准度，避免运行过程中叶轮发生轴向窜动影响通流效率。从外形尺寸与安装边界来看，整根转子为同轴回转体结构，整体轴向长度适配汽缸内部的通流段安装空间，最大直径的低压级叶轮尺寸需匹配汽缸内缸的通流内径，两端轴头的法兰连接孔位按照标准输出接口规格设计，轴颈的直径与长度适配对应规格的径向支撑轴承，安装时需保证转子的水平度偏差在允许范围内，同时预留足够的热膨胀间隙，适配设备启动及变工况运行时的转子轴向热伸长量，避免运行过程中出现动静部件碰磨的问题，保障整套汽轮设备的长期稳定运行。
