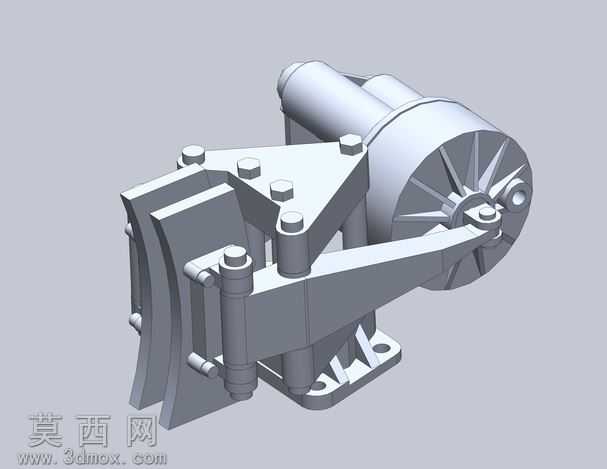

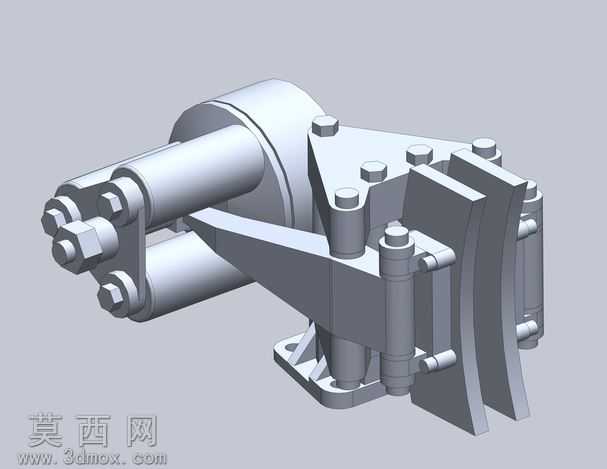

KOBELT5019型盘式制动钳三维结构模型

本模型为春季应用场景下的KOBELT 5019年代款盘式制动钳三维建模成果，建模过程严格参照实物测绘参数与工业制动钳设计规范完成，整体采用1:1等比例还原，完整复现了该款制动钳的全部装配结构与细节特征。建模阶段以SolidWorks为核心工具，采用自底向上的装配建模思路，首先拆分出钳体主体、双液压驱动油缸、紧固螺栓组、制动摩擦片、安装底座、铰接销轴等独立零部件，对每个零件单独进行特征建模：钳体部分采用铸钢件的实体建模逻辑，通过拉伸、切除、拔模、圆角特征还原铸造毛坯的结构形态，同时对安装面、油缸配合面等机加工面做了精准的尺寸约束，保证装配公差符合实际工业生产要求；液压油缸部分还原了缸筒、活塞、端盖的配合结构，对油道接口做了细节刻画，清晰呈现液压驱动的结构逻辑；紧固螺栓组按照标准件参数建模，还原了六角头螺栓、螺母的螺纹收尾、倒角等细节，装配时严格按照实际装配顺序添加同轴、重合、平行等配合约束，保证整体装配体无干涉、可实现虚拟运动仿真。材质与渲染阶段，针对不同零部件匹配对应材质属性：钳体、油缸等金属结构件赋予哑光铸钢材质，调整金属粗糙度、反射参数还原铸铁件的哑光金属质感；螺栓、销轴等精加工标准件赋予亮面合金钢材质，添加轻微的倒角反光效果；制动摩擦片部分赋予复合摩擦材料材质，通过纹理贴图还原摩擦片的颗粒质感，整体渲染采用柔和的工业产品打光方案，多角度呈现制动钳的结构层次，清晰展示各部件的装配关系。结构设计上，该款制动钳采用浮动钳体双油缸驱动结构，双油缸对称布置可提供均匀的制动力输出，钳体与安装底座通过铰接结构连接，可适配制动盘的小幅跳动，摩擦片采用卡槽式安装结构，便于后期维护更换，整体结构紧凑、制动力矩充足，适配春季工况下的中小型行走机械、工业设备的制动需求，建模过程中对每个受力部件的壁厚、加强筋结构都做了精准还原，充分体现该款制动钳高可靠性的结构设计特点。
