VAWT驱动双向蠕动输水装置结构设计

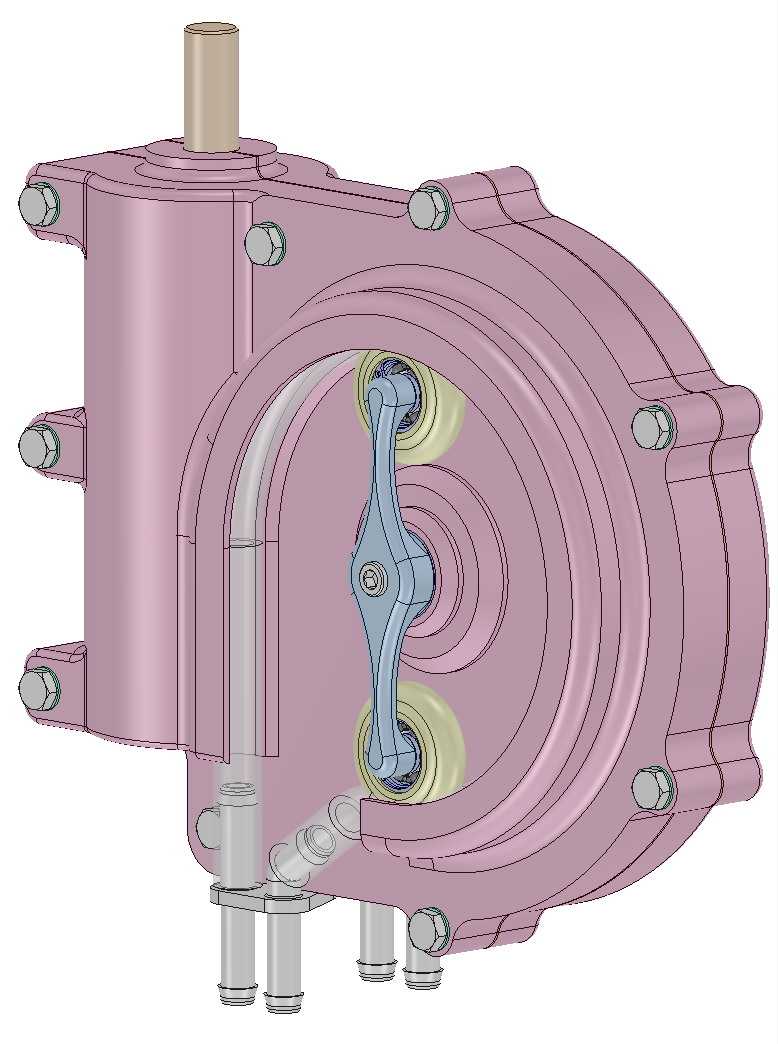

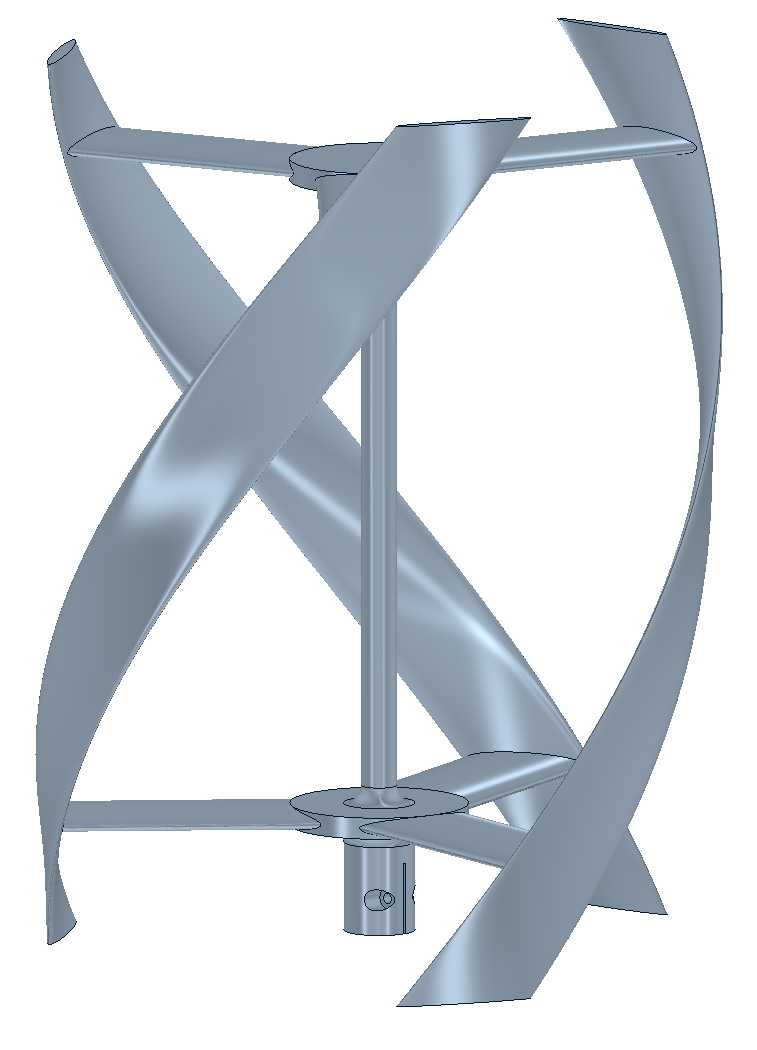

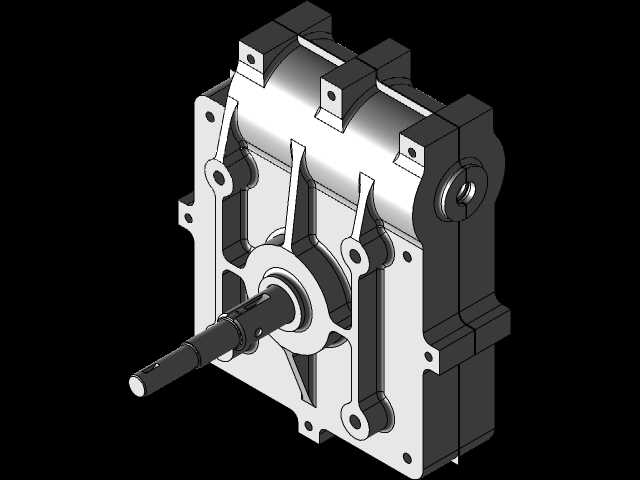

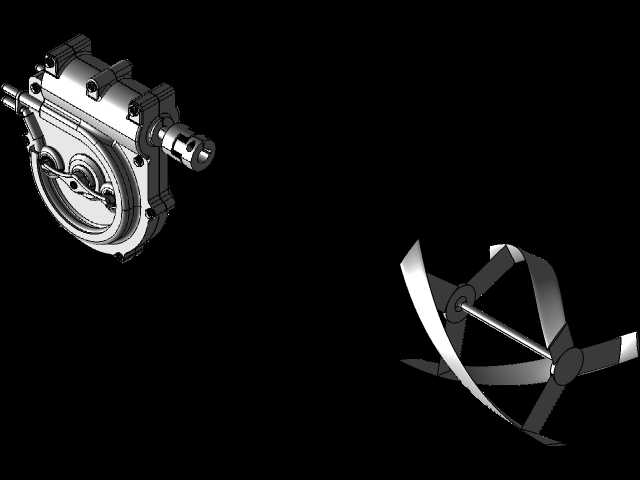

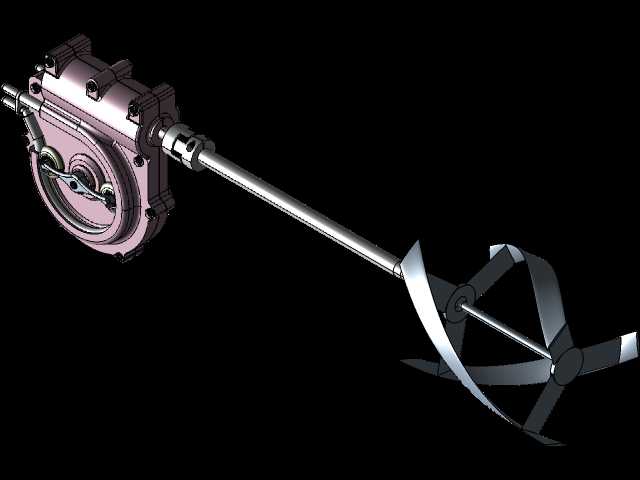

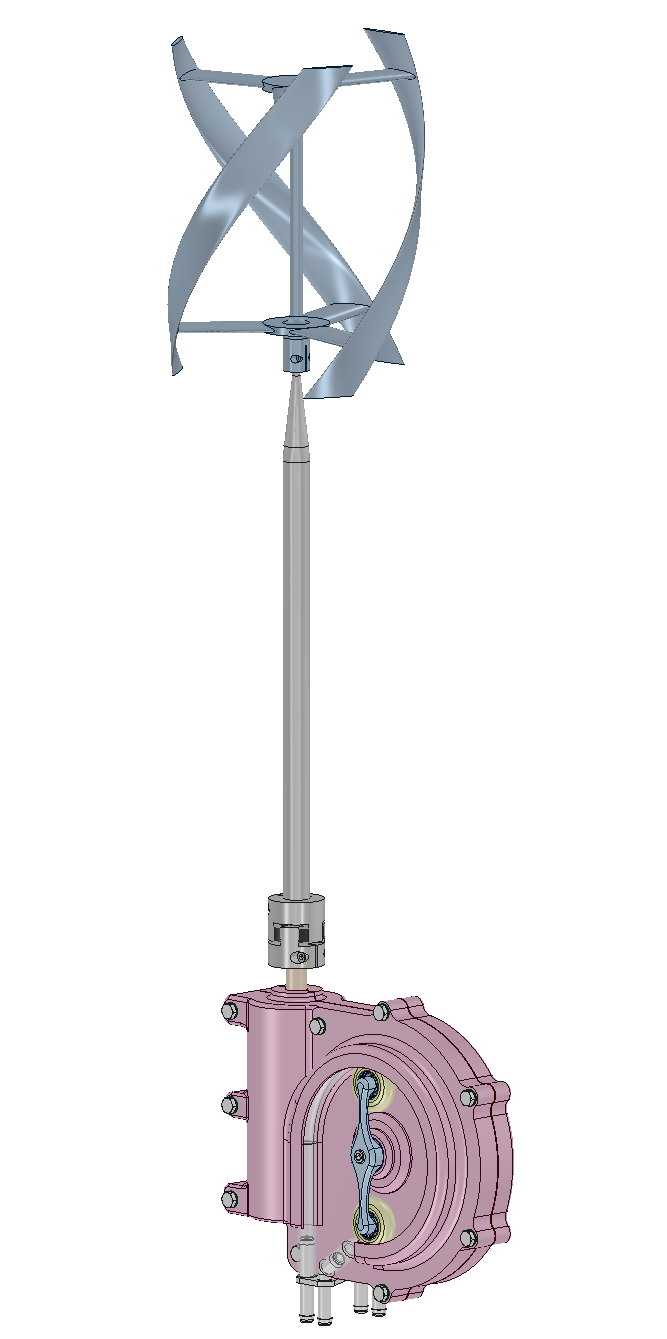

这款VAWT驱动蠕动泵主要面向离网场景下的低压流体输送需求，可适配无外接电力供应的户外、郊野、简易人居场景，核心用途覆盖轻量灰水收集转运、马桶水箱自动补水、低压滴灌供水等场景，能够依托自然风力作为动力源完成流体的双向输送，无需额外接入市电或配备储能供电模块，适配低能耗、免维护的分散式供水、水循环使用需求。从功能特性来看，该泵采用蠕动式流体输送结构，泵腔内部无叶轮等过流部件与输送流体直接接触，可适配含细小杂质的灰水、轻度污水输送，不会出现叶轮缠绕、流道堵塞的问题，同时支持双向输送作业，既可以将低位收集的灰水提升至高位储水箱，也可以反向将储水输送至滴灌管路、用水终端，单泵即可完成集水、输水两类作业，减少了管路阀组的配置需求。在设计思路上，该结构整合了垂直轴风力驱动端与蠕动泵执行端，通过蜗轮组件完成动力的换向与减速匹配，搭配联轴器实现动力的平稳传递，针对垂直轴风力叶轮的动力输出特性优化了泵体的负载扭矩曲线，确保在低风速条件下也能驱动泵体完成流体输送，泵头的蠕动压块采用对称双摆臂结构，配合弹性泵管实现连续的容积变化，保障流体输送的连续性，同时降低了蠕动压块对泵管的局部磨损，延长易损件的更换周期。从外形与安装边界来看，该泵采用分体式集成壳体设计，动力输入轴位于泵体顶部，采用标准圆柱轴伸结构，可直接适配常规垂直轴风力叶轮的安装接口，泵体的进出液接口均布置于壳体下部，采用平行并列的外伸接口设计，可直接匹配常规软质输水软管的快装连接，泵壳周向布置的安装凸台带有标准安装孔位，可直接通过螺栓固定于支架、墙面等安装基面，整体安装无需复杂的对中调整，适配户外简易安装场景，整体结构紧凑，壳体采用拼接式密封结构，可抵御户外淋雨、扬尘的侵蚀，适配长期户外露天使用的工况需求。
