双工位冲压成型压力机模具结构

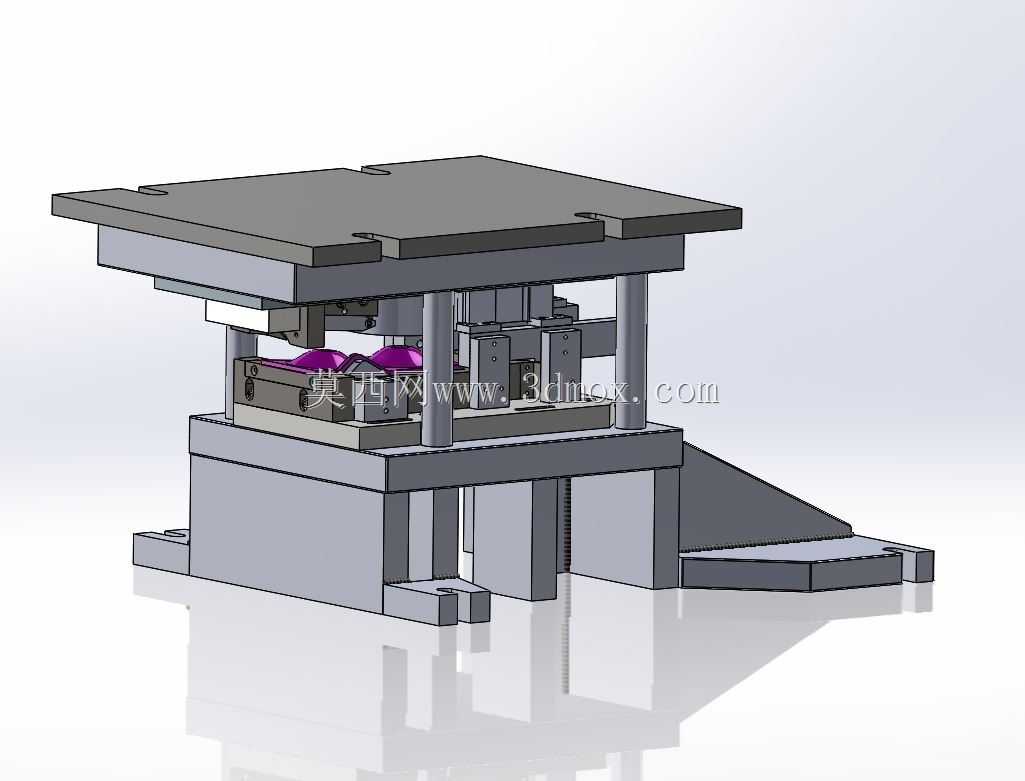

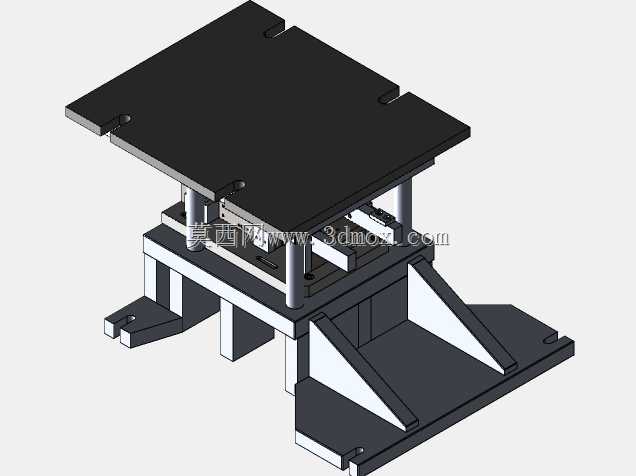

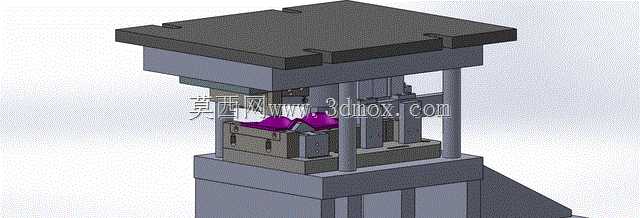

这套双工位成型模主要配套立式四柱压力机使用，面向五金零部件批量冲压成型生产场景，常见于汽配小五金、日用五金件的压制成型工序，可在单次压力机滑块行程周期内完成两个工位的同步加工作业，相比单工位模具能将单批次生产效率提升近一倍，同时减少工件多次定位带来的形位公差累积问题，适配中小尺寸带曲面特征的金属件冷压成型作业。模具整体采用四柱导向的框架式结构，上下模座均选用加厚合金钢板加工而成，上模座预留标准压力机滑块安装槽位，可直接适配市面主流开式、闭式压力机的滑块装模尺寸，下模座设置有均匀分布的T型槽安装位，能够快速通过压板固定在压力机工作台面上，安装边界可适配工作台面宽度不小于600mm的通用压力机设备，无需额外改装工作台结构。设计上采用双工位并行布局，两个成型工位沿送料方向对称排布，工位间设置有刚性定位挡块，配合导柱导套的高精度导向结构，合模时的导向精度可达0.02mm，有效避免成型过程中出现偏载、啃模问题。内部成型组件采用镶拼式结构设计，与工件接触的成型凸模、凹模均选用高耐磨冷作模具钢制作，易磨损部位可单独拆卸更换，大幅降低模具后期维护成本。模架内部设置有内置弹性卸料结构，成型完成后可自动将工件从凸模上脱出，无需人工手动取件时额外撬动，既提升作业效率也避免取件过程中碰伤成型工件表面。模具的上下模合模行程经过精准核算，预留有足够的安全开模距离，配合压力机的行程参数可适配厚度0.8-3mm的冷轧钢板、铝板等常见金属板材的成型作业，成型后的工件曲面一致性好，无明显起皱、拉伤缺陷，可直接进入后续的去毛刺、表面处理工序，无需额外的整形修正作业。整套模具的导向柱采用高频淬火处理，表面硬度可达HRC58以上，长期往复运行磨损量极小，可保障数十万冲次的成型精度稳定，适合大批量连续生产的冲压车间使用。
