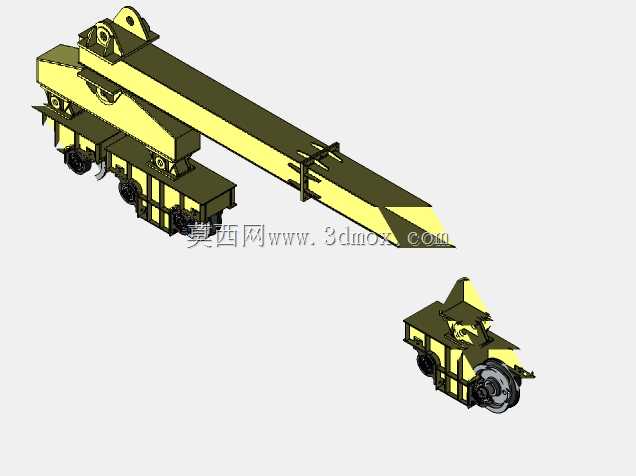

双梁门式起重机行走端梁底座结构

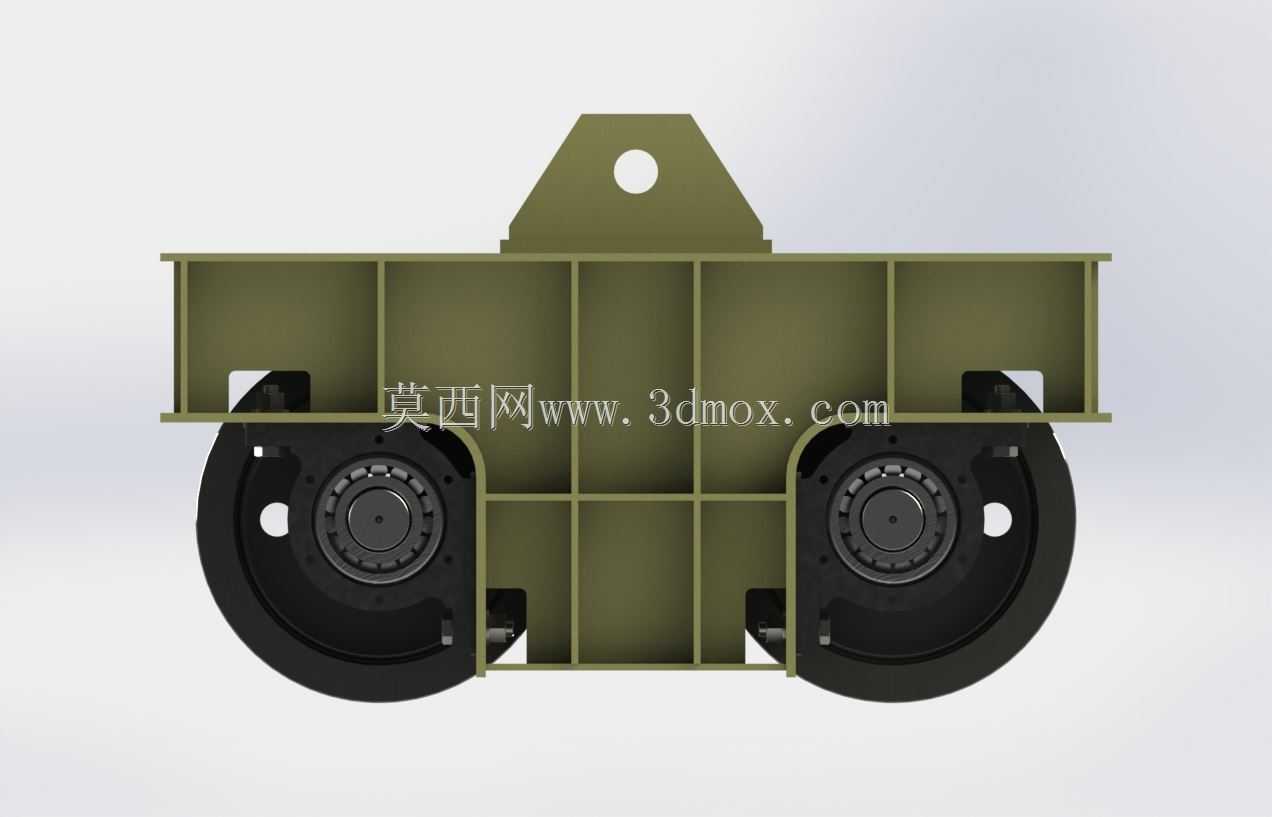

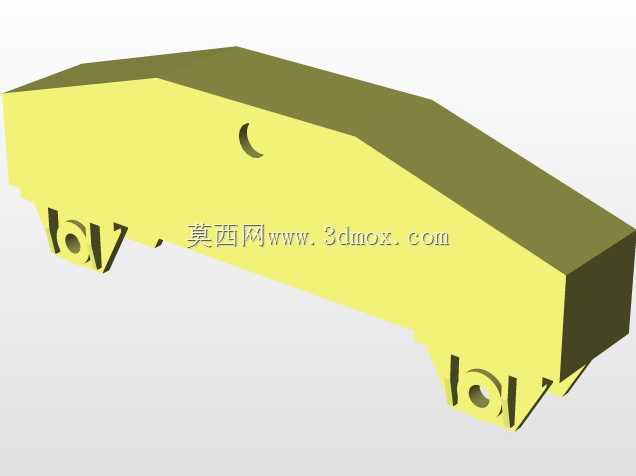

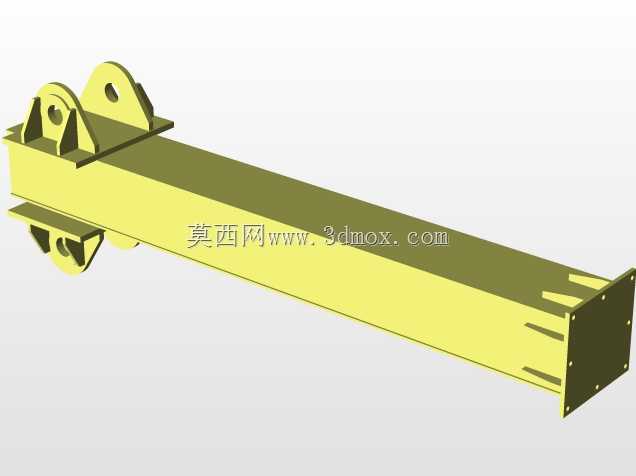

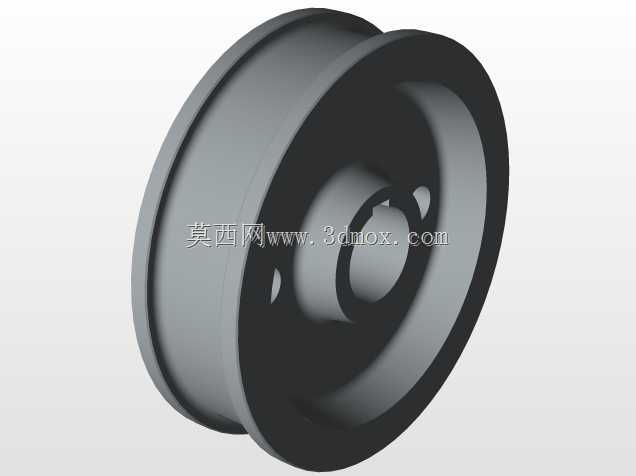

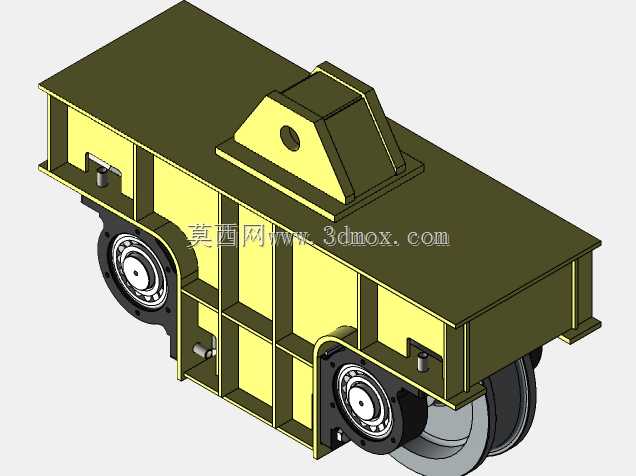

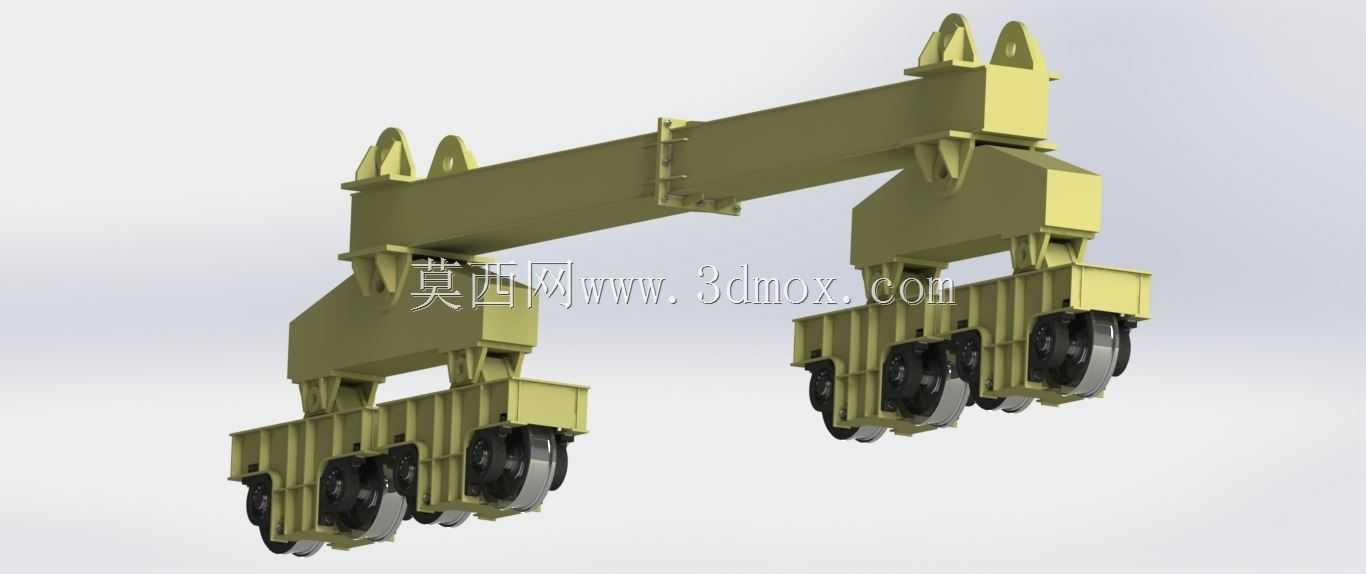

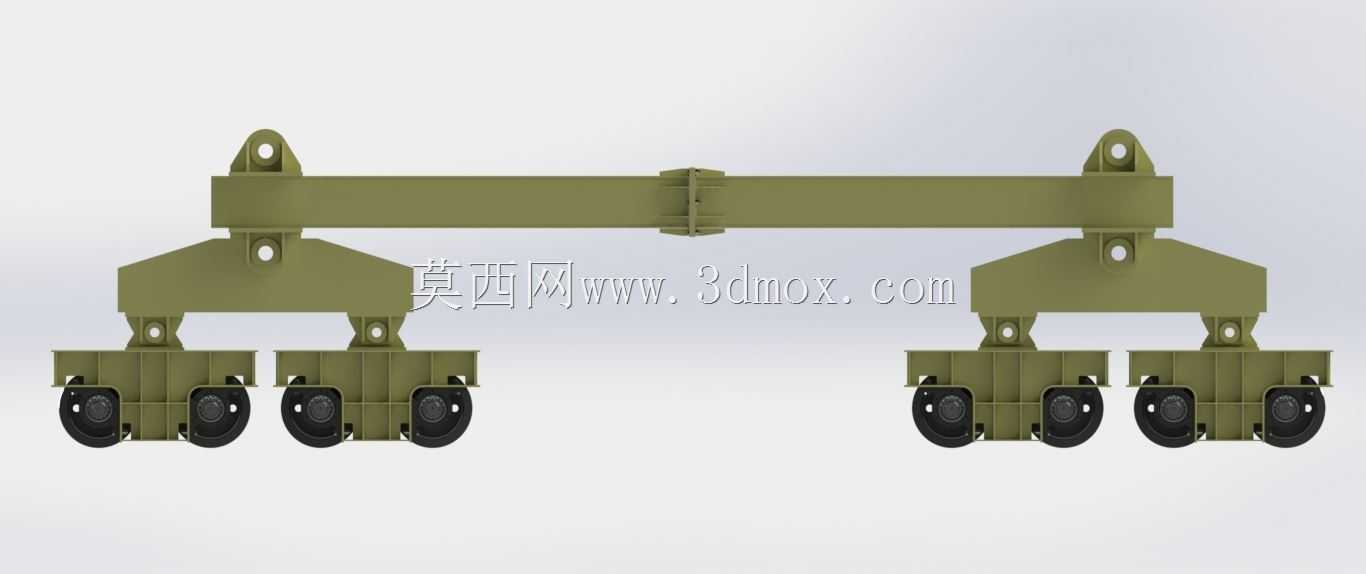

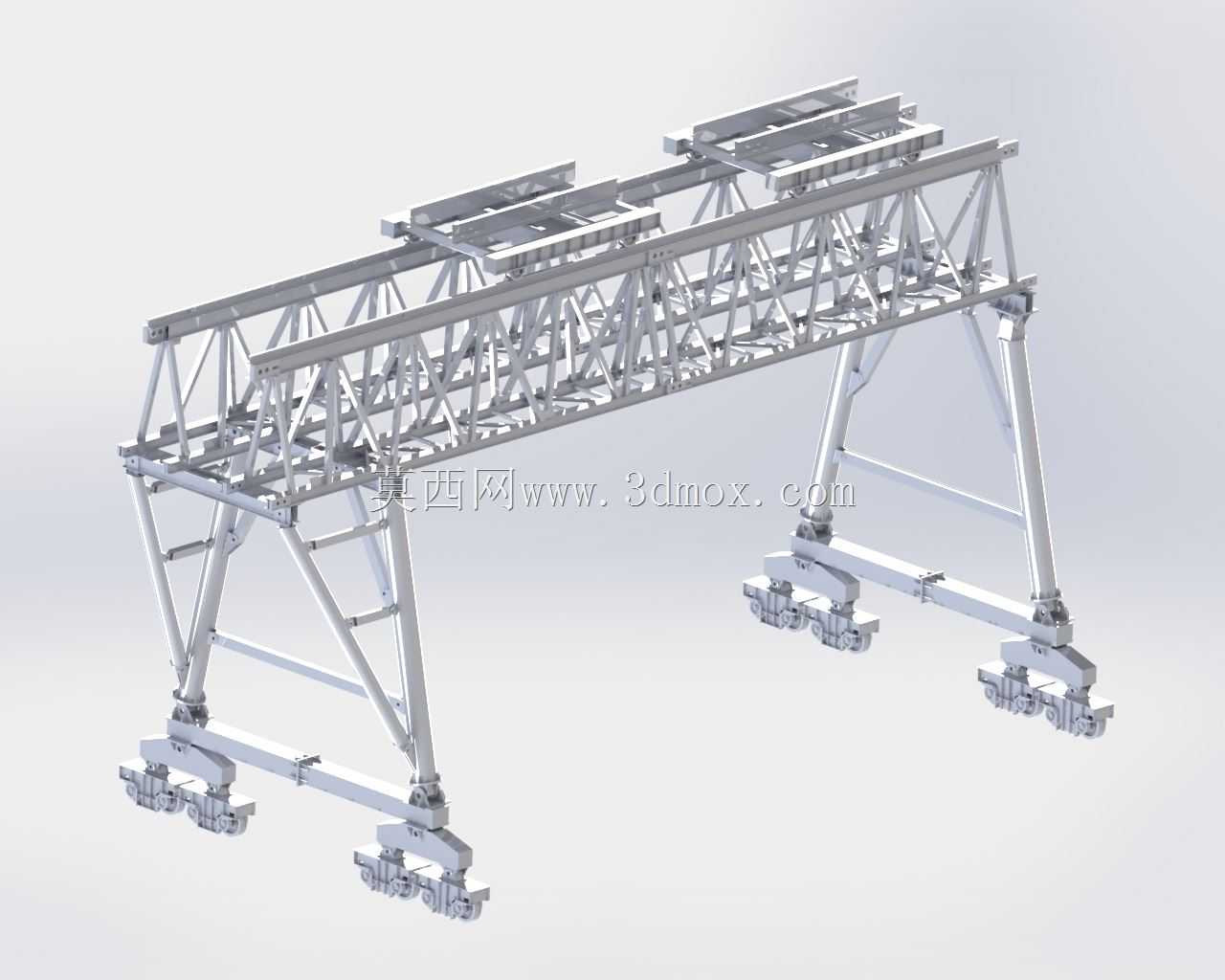

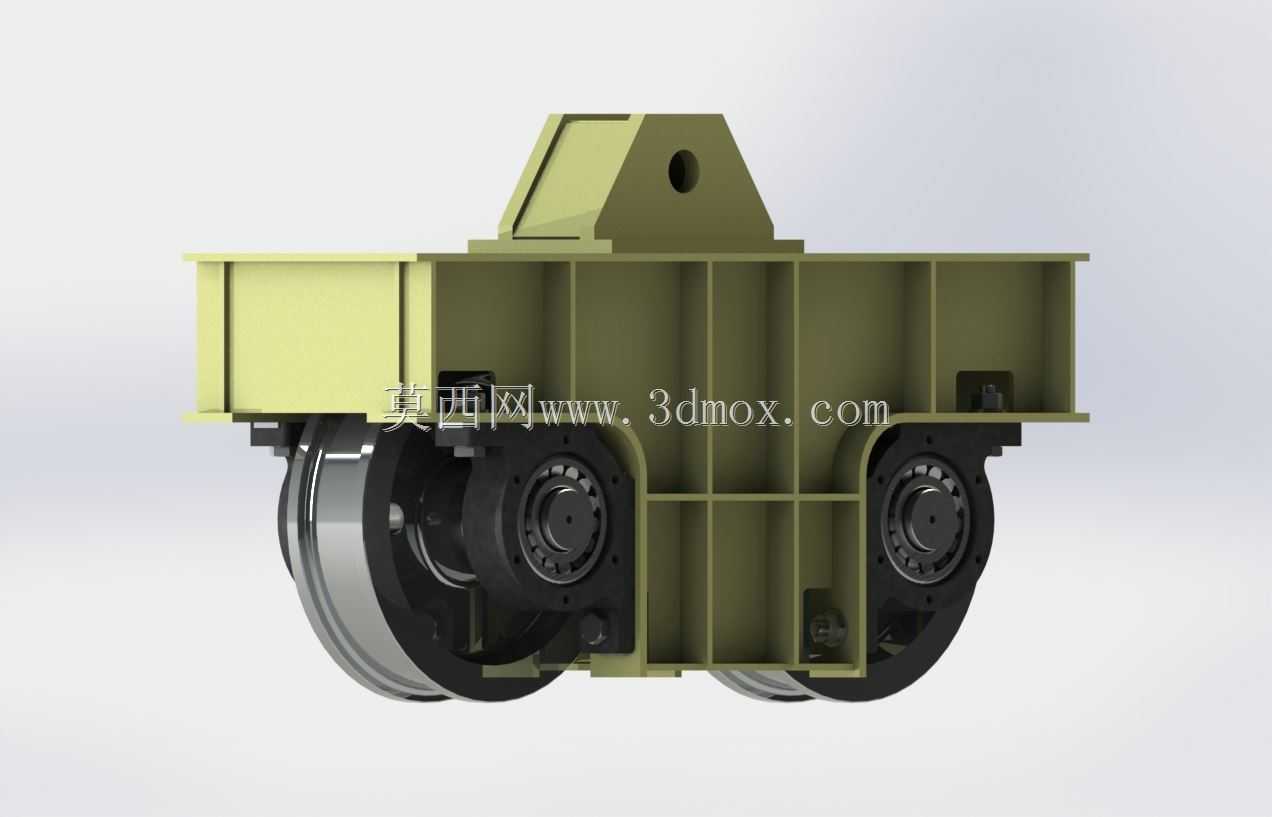

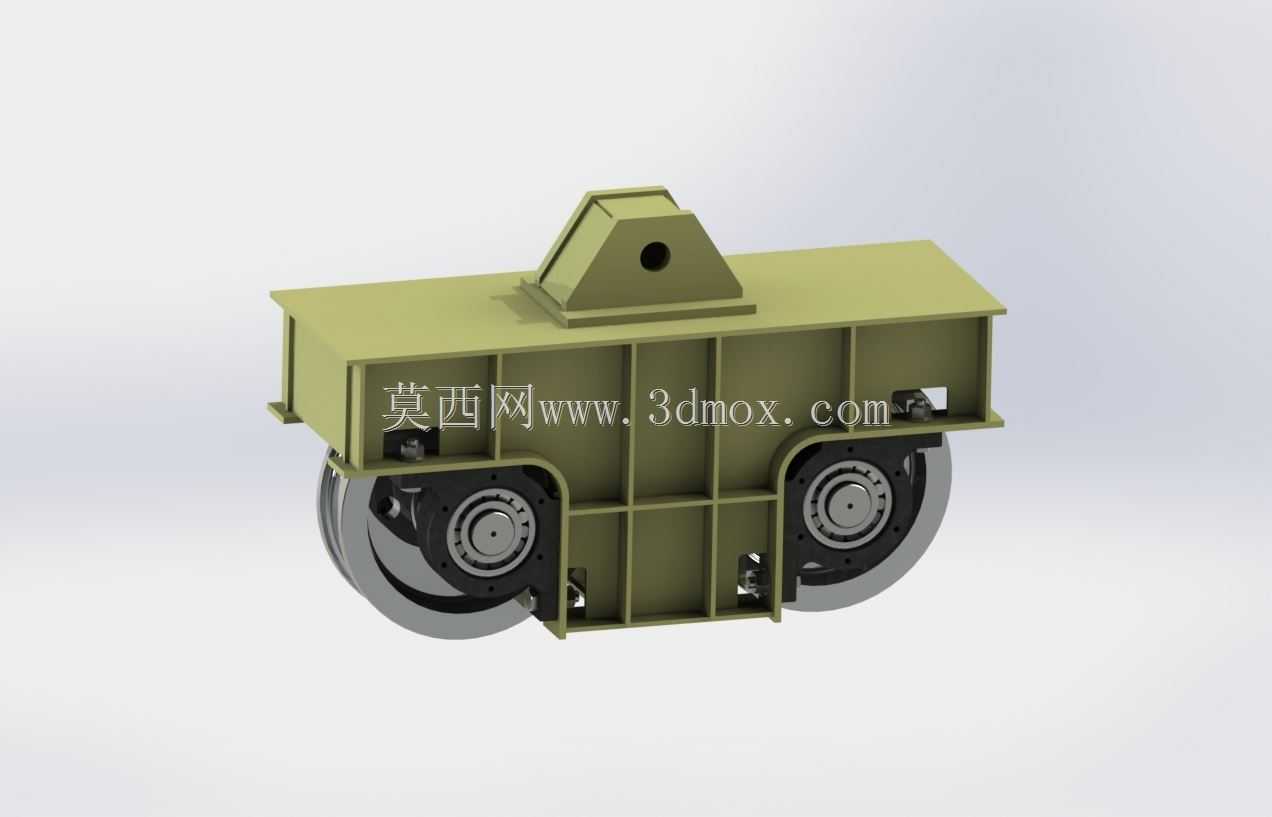

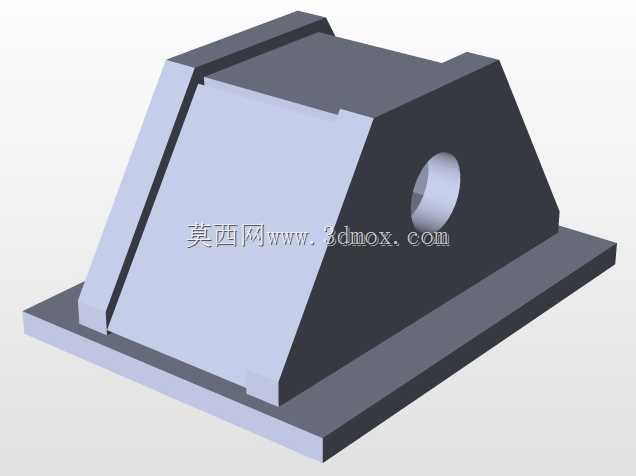

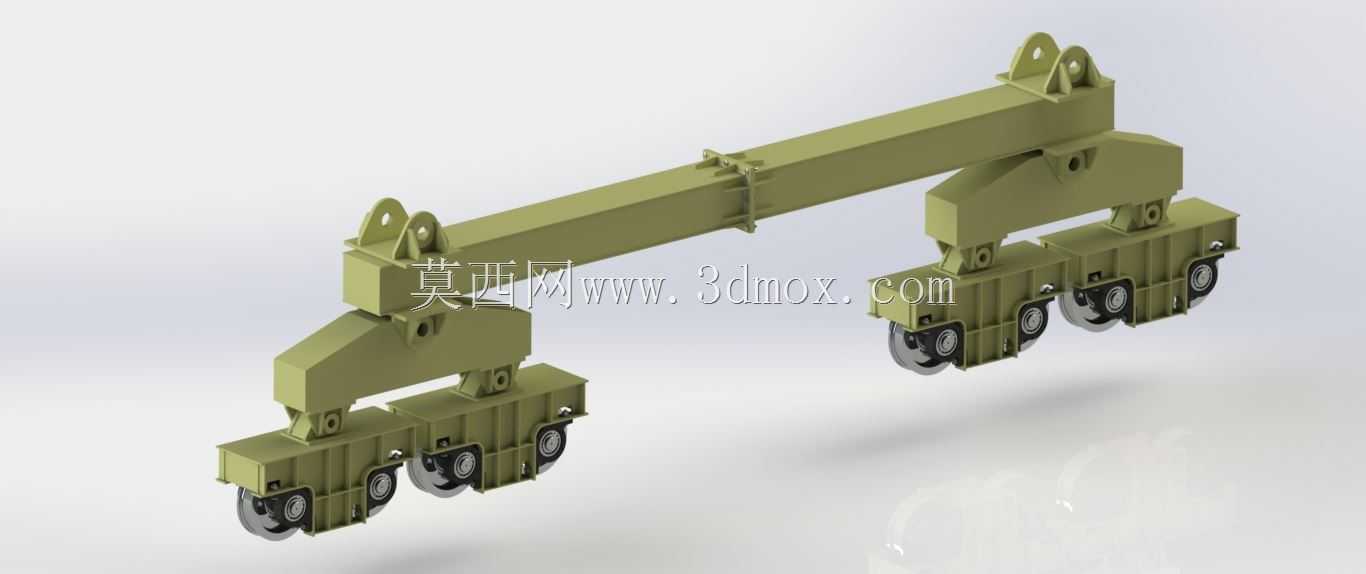

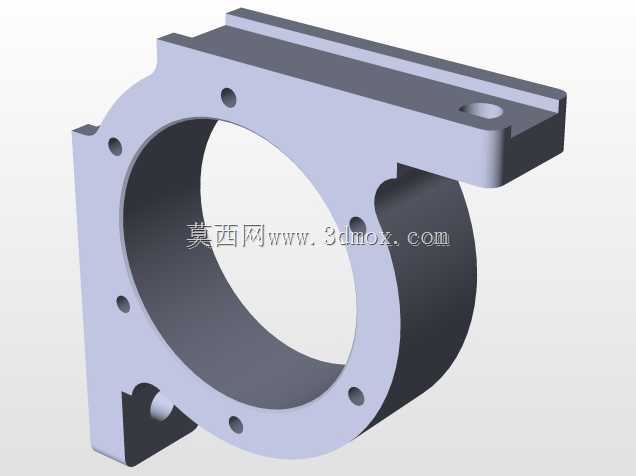

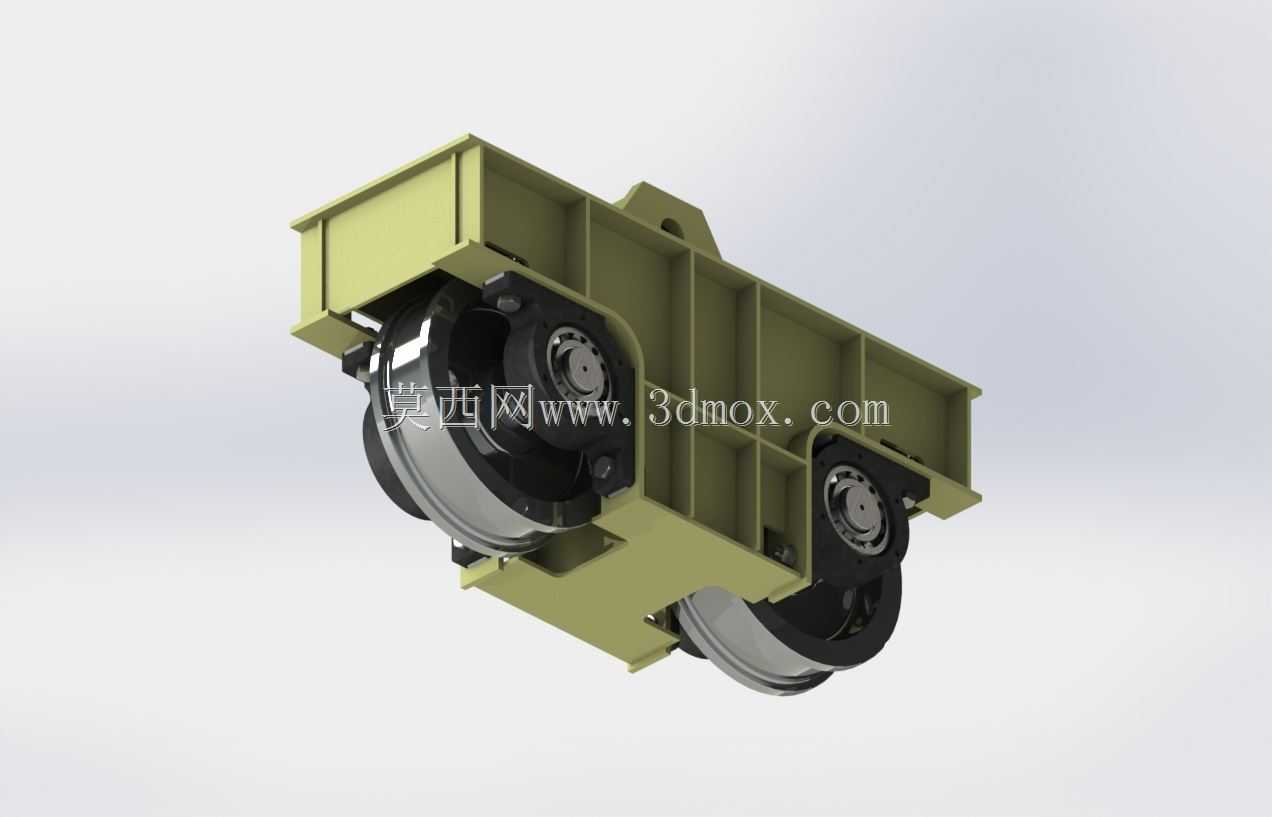

该结构为双梁门式起重机的大车行走端梁底座总成，是门式起重机整机承载与轨道行走的核心受力部件，主要应用于露天货场、港口堆场、铁路货站、大型钢结构预制场、造船坞区等室外重型物料装卸转运场景，承担主梁传递的全部额定起升载荷、整机自重载荷以及作业过程中的风载、制动惯性载荷，是保障起重机沿轨道平稳直线运行的关键结构。该底座支架直接对接双梁门式起重机的两根主梁端部，下方集成多组大车行走轮组，每侧端梁配置均衡布置的行走轮，将上部集中载荷均匀分散传递至轨道顶面，避免轮压过载造成轨道变形或轮组 premature 磨损，同时端梁上预留的铰接吊耳结构用于连接主梁端部，可适配不同跨度的双梁主梁安装需求，通过调整端梁与主梁的连接位置即可满足不同作业跨度的场地使用要求。设计过程中优先采用箱型梁焊接结构作为主体承载框架，主体梁段采用变截面设计，在轮组安装位置、主梁连接位置做局部加厚加强处理，匹配轮组安装的支座位置设置加强筋板，分散集中应力，避免长期交变载荷下出现结构疲劳开裂；行走轮组采用角型轴承座安装方式，便于后期维护时调整轮组平行度，防止起重机运行过程中出现啃轨问题，端梁两端设置的缓冲器安装位可对接行程限位缓冲装置，降低起重机运行至轨道端部时的碰撞冲击。从安装边界来看，该端梁底座的轮距匹配通用门式起重机大车轨道的标准轨距规格，轮组踏面轮廓适配常用的QU系列起重机轨道顶面弧度，端梁上部的主梁连接法兰孔位间距符合通用双梁门式起重机的端部连接尺寸标准，无需额外改制即可直接适配同吨位级别的双梁主梁装配；整体结构的重心经过精准校核，空载、满载工况下的整机重心始终落在行走轮组的支撑多边形范围内，保障大风工况下的整机抗倾覆稳定性，端梁侧面预留的检修平台安装位可后期加装走台与护栏，方便运维人员对行走机构、供电装置进行日常检修维护。
