250kg级三爪式起重滑车结构设计

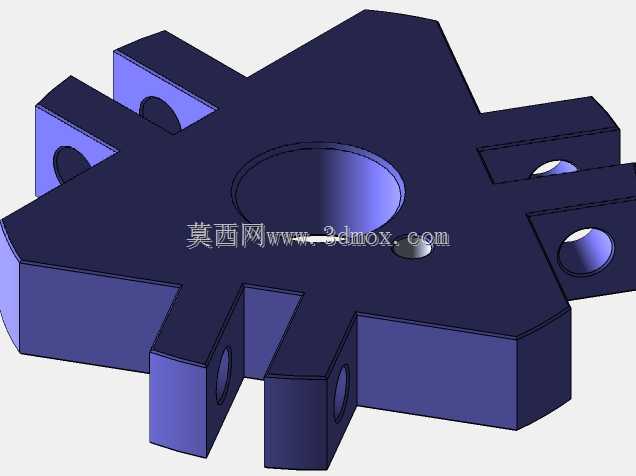

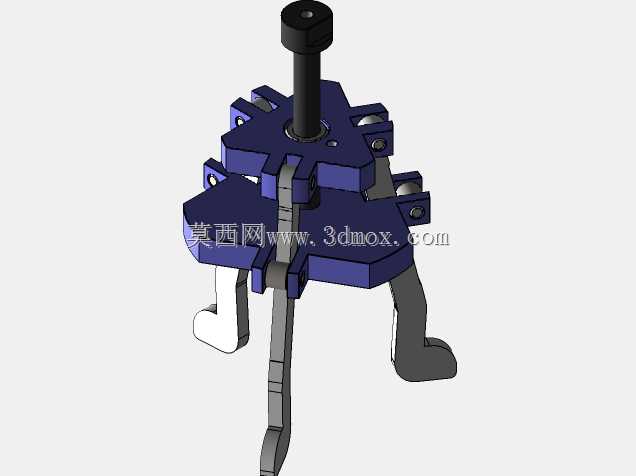

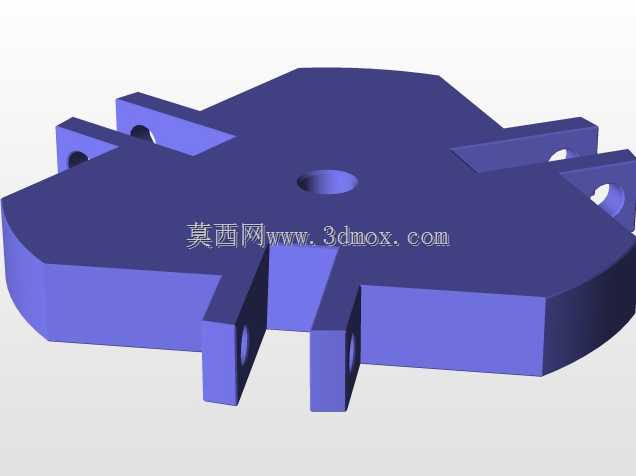

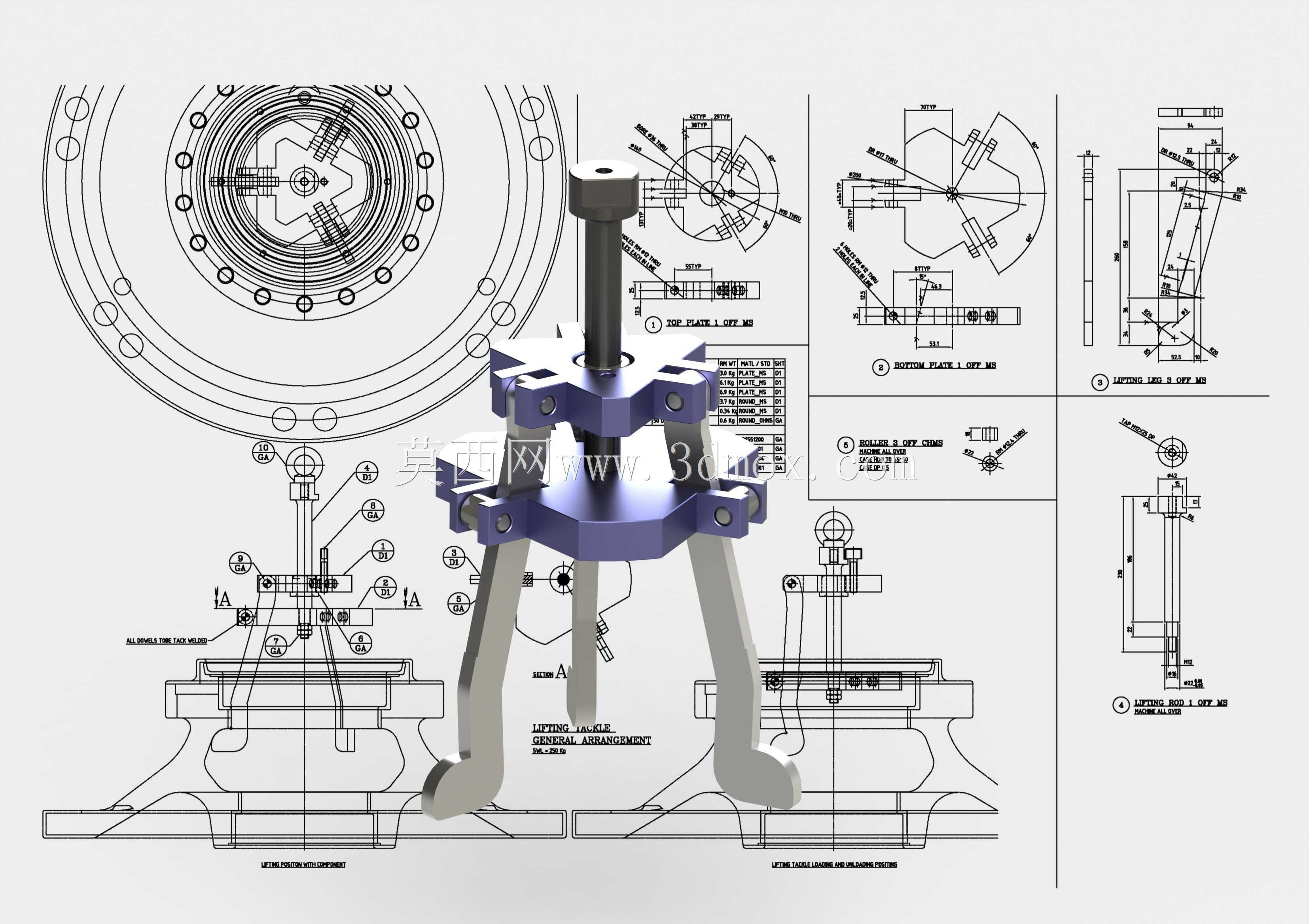

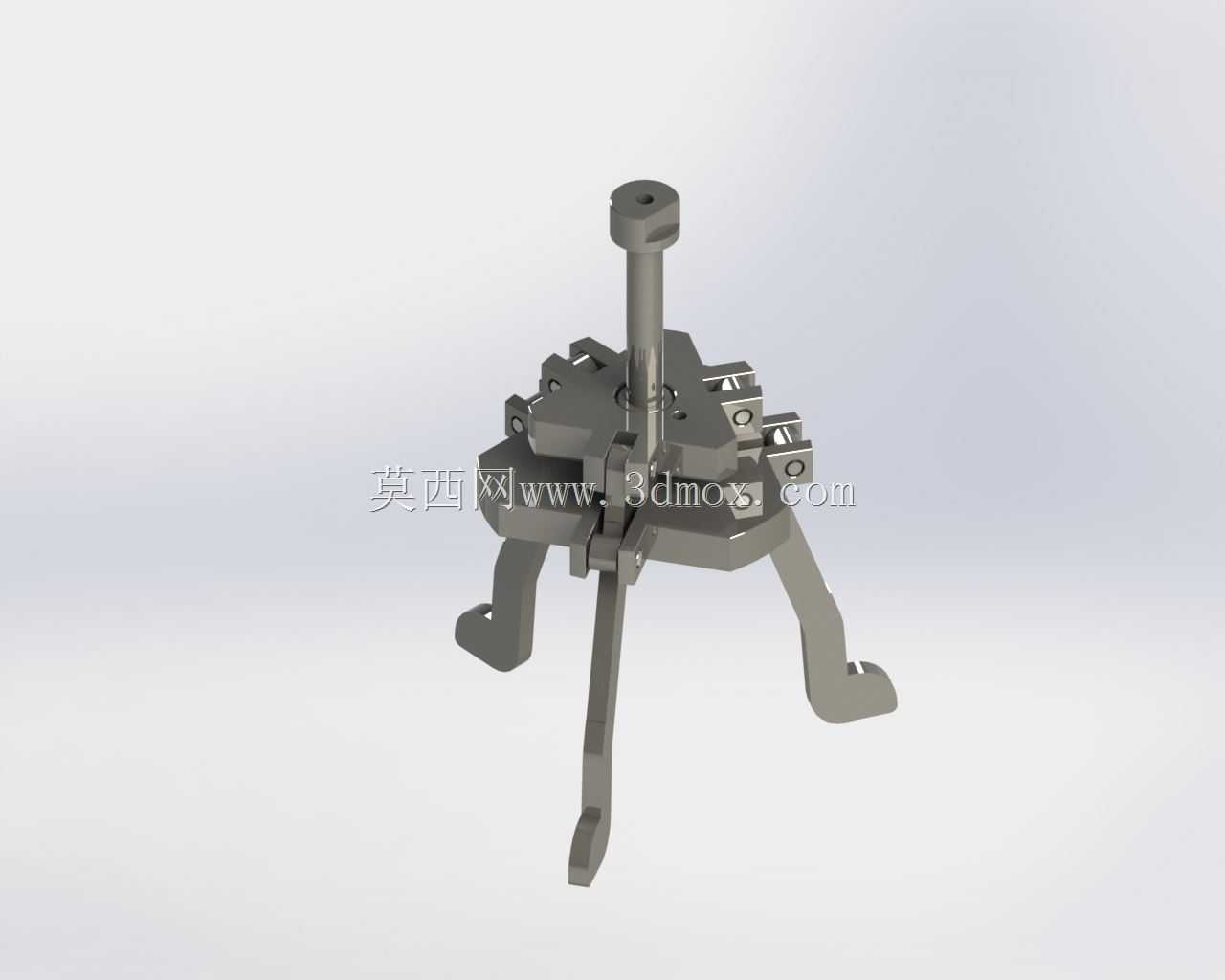

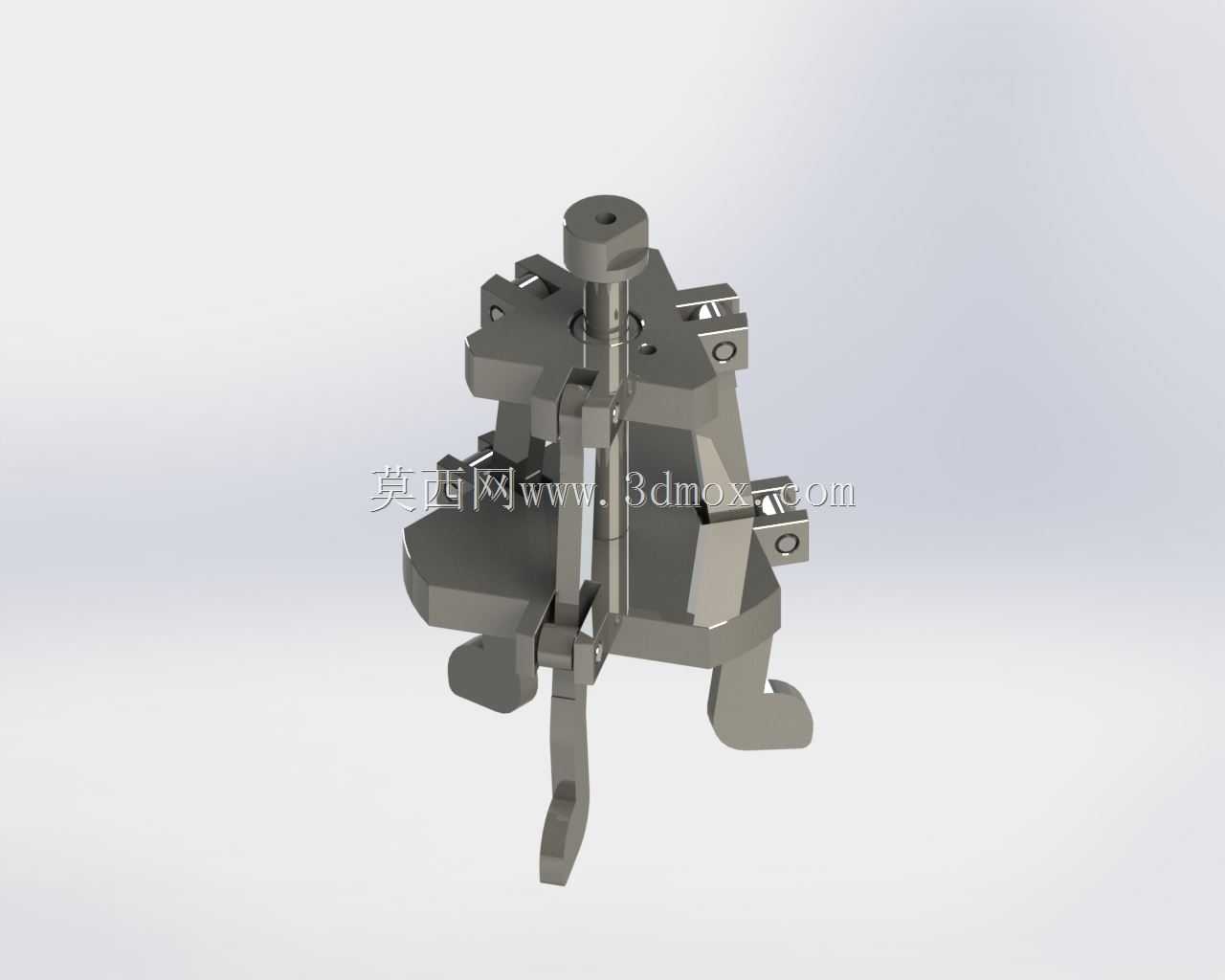

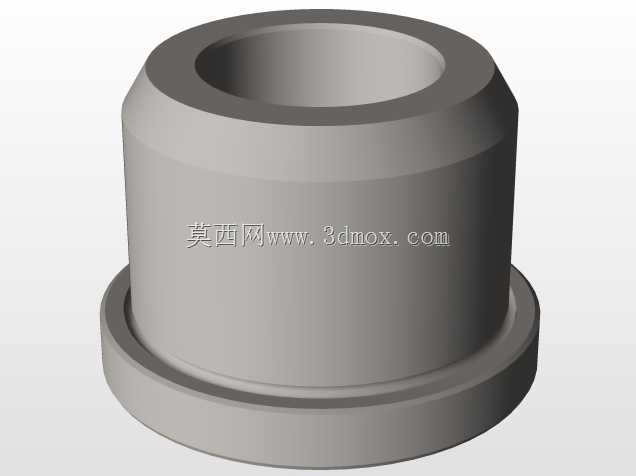

这款起重滑车主要面向车间内重型零部件转运、设备检修吊装、小型构件装配等场景的起重作业需求，额定起重量为250kg，适配轻小型起重作业的高频次、小载荷吊装工况，可搭配手动葫芦、小型电动卷扬等驱动设备使用，覆盖机械加工车间设备维保、仓储区域重型货件移位、装配工位工件精准对位等多个作业环节，能够在狭小作业空间内完成重物的垂直提升与短距离水平挪移作业。从功能特性来看，该滑车采用三爪夹持式结构设计，三个夹爪呈圆周均匀分布，作业时可通过中心螺杆的旋进动作带动夹爪同步收拢，实现对带中心孔、轴类、盘类等不同形态工件的稳定夹持，夹爪末端做了圆弧勾型处理，夹持工件时可形成多点受力的抱紧效果，避免起吊过程中工件滑脱、偏移，相比传统单钩式吊具，无需额外捆绑工件即可完成夹持固定，大幅缩减吊装前的准备工时，同时夹爪的开合行程可通过中心螺杆的旋动距离灵活调节，能够适配一定尺寸范围内的不同规格工件，无需频繁更换吊具即可完成多品类工件的吊装作业。在设计思路上，该滑车整体采用受力对称的结构布局，中心螺杆作为核心传力部件，采用梯形螺纹设计，具备良好的自锁性能，起吊过程中即使承受冲击载荷也不会出现夹爪自行松脱的问题，夹爪与主体连接部位采用铰接式结构，夹持过程中夹爪可根据工件外轮廓自适应调整贴合角度，保证夹持接触面受力均匀，避免局部应力集中造成工件表面夹伤或结构变形，主体承载部位采用加厚结构设计，所有受力连接点均做了圆角过渡处理，减少应力集中带来的结构失效风险。从安装与作业边界来看，该滑车顶部预留标准吊点连接位，可直接与起重设备的吊钩、吊环进行快速连接，整体结构紧凑，作业时所需的垂直操作空间较小，适配车间内层高有限的作业区域，夹爪完全收拢时可夹持最小直径30mm的轴类工件，完全张开时可适配最大直径280mm的盘类工件，作业过程中需保证被吊工件重量不超过额定载荷，且工件重心与滑车中心轴线重合，避免偏载起吊造成结构受力失衡，日常使用时定期在中心螺纹、铰接部位加注润滑脂，即可保证夹爪开合顺畅，延长设备的使用寿命。
