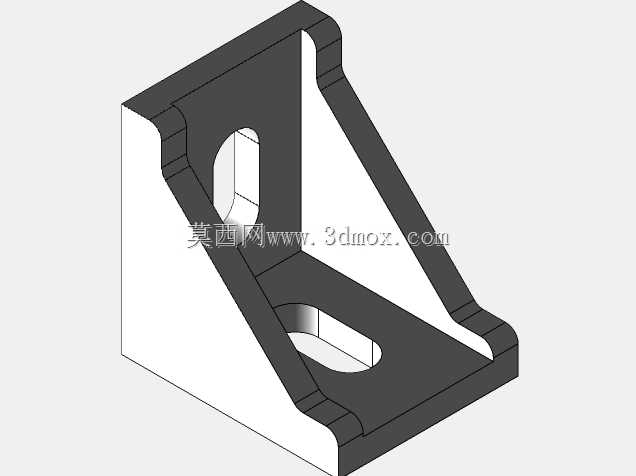

工业铝型材配套直角加固连接角托架

这款角托架是工业铝型材框架搭建场景中常用的直角连接加固配件，主要应用在30系列铝型材的垂直拼接节点处，承担框架直角位置的载荷分散、结构强化作用，广泛适配自动化设备机架、工业工作台框架、物料周转货架、设备防护围栏、生产线旁工位架等各类采用3030规格铝型材搭建的结构，是铝型材模块化组装体系里不可或缺的基础连接构件。在实际生产场景中，铝型材框架的直角拼接位置如果仅依靠型材端面的内置连接件固定，长期承受侧向载荷、设备运行振动或是物料放置的静载荷时，很容易出现连接缝隙扩大、直角角度偏移、框架整体晃动感增强的问题，这款角托架通过贴合在两根垂直型材的外侧直角面，将单点的连接受力分散到两个垂直的安装面上，大幅提升直角节点的抗扭、抗弯折能力，避免框架长期使用后出现结构变形。从功能特性来看，这款角托架采用带加强筋的直角支撑结构，两个互相垂直的安装面分别贴合铝型材的安装槽面，每个安装面上都设计了长圆形的调节安装孔，既可以在安装时微调角件的固定位置，抵消型材切割、组装过程中产生的微小尺寸误差，也能适配不同安装位置的螺栓固定需求，安装时无需对铝型材做额外的打孔、攻丝加工，直接搭配配套的T型螺栓、法兰螺母就可以完成固定，组装效率高，后期调整、拆卸也十分便捷。在设计思路上，这款角托架完全贴合3030铝型材的外侧轮廓尺寸，两个安装面的宽度与3030铝型材的槽面宽度匹配，安装后不会突出型材表面，不会影响后续型材上其他配件的安装，也不会占用框架周边的操作空间；中间的斜向加强筋采用等厚度设计，在保证结构支撑强度的同时尽可能减少材料用量，降低配件自重，加强筋与两个安装面的连接处做了圆弧过渡处理，避免应力集中导致角件受力断裂，同时安装面的边缘做了倒角处理，安装时不会划伤型材表面，也能避免组装人员被尖锐边角划伤。从安装边界来看，这款角托架适配的是截面边长30mm的工业铝型材，两个安装面的长度刚好覆盖铝型材直角位置的有效安装区域，安装孔的中心距完全匹配3030铝型材的槽道间距，安装后角件的内直角面与两根型材的外直角面完全贴合，没有多余间隙，不会出现安装后翘边、贴合不牢的问题，能够稳定传递节点处的载荷，保障整个铝型材框架的结构稳定性，即使是在有持续振动的自动化设备机架上使用，也能长期保持直角节点的连接强度，延长框架整体的使用寿命。
