推拉式快速肘节夹紧夹具结构设计

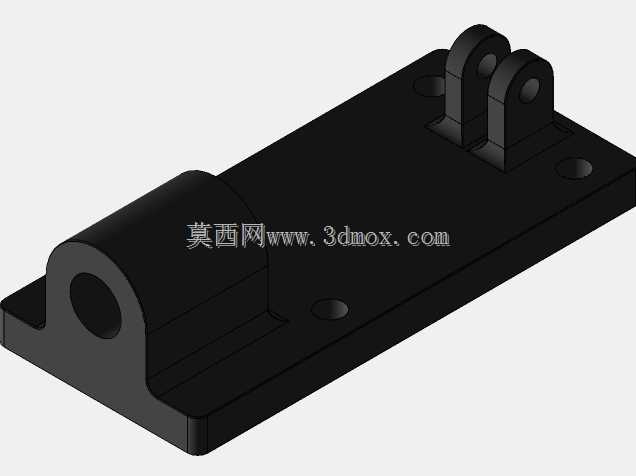

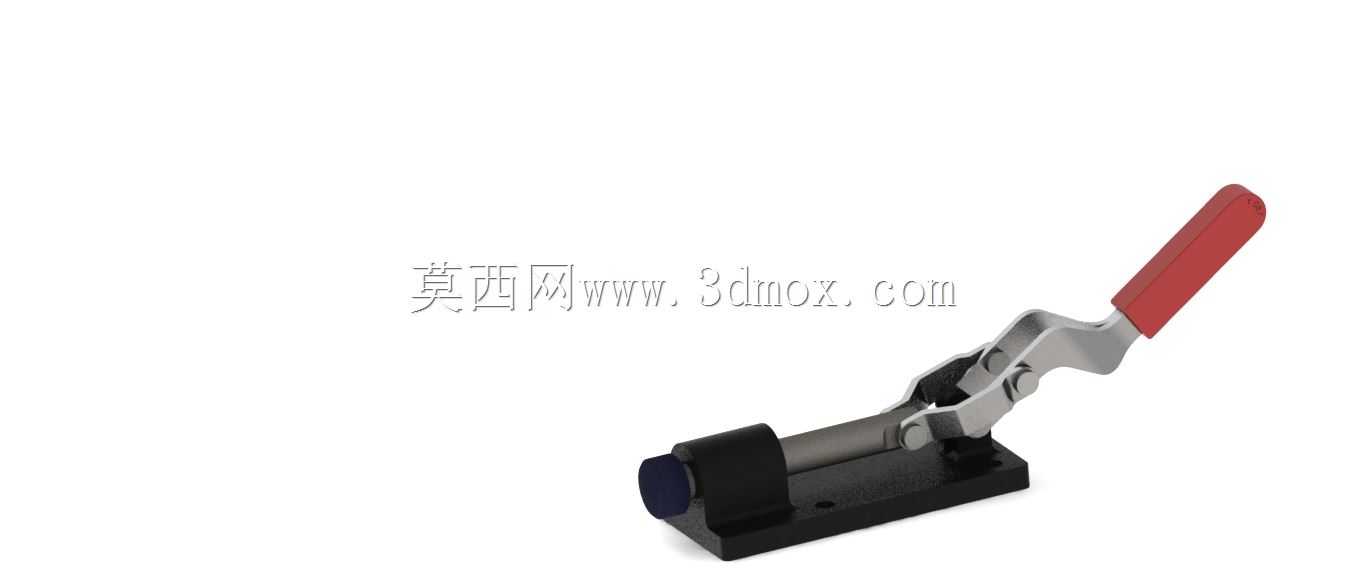

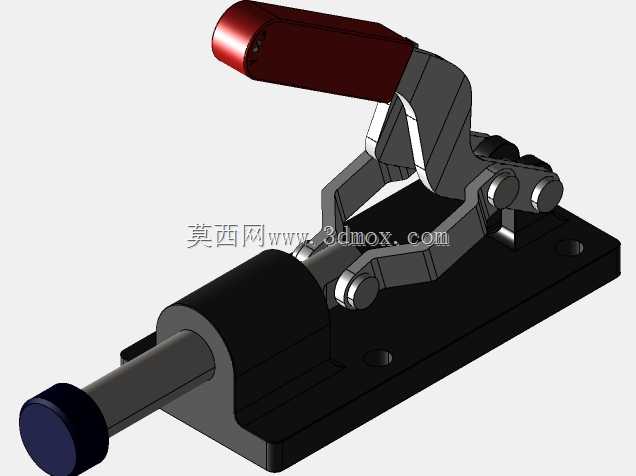

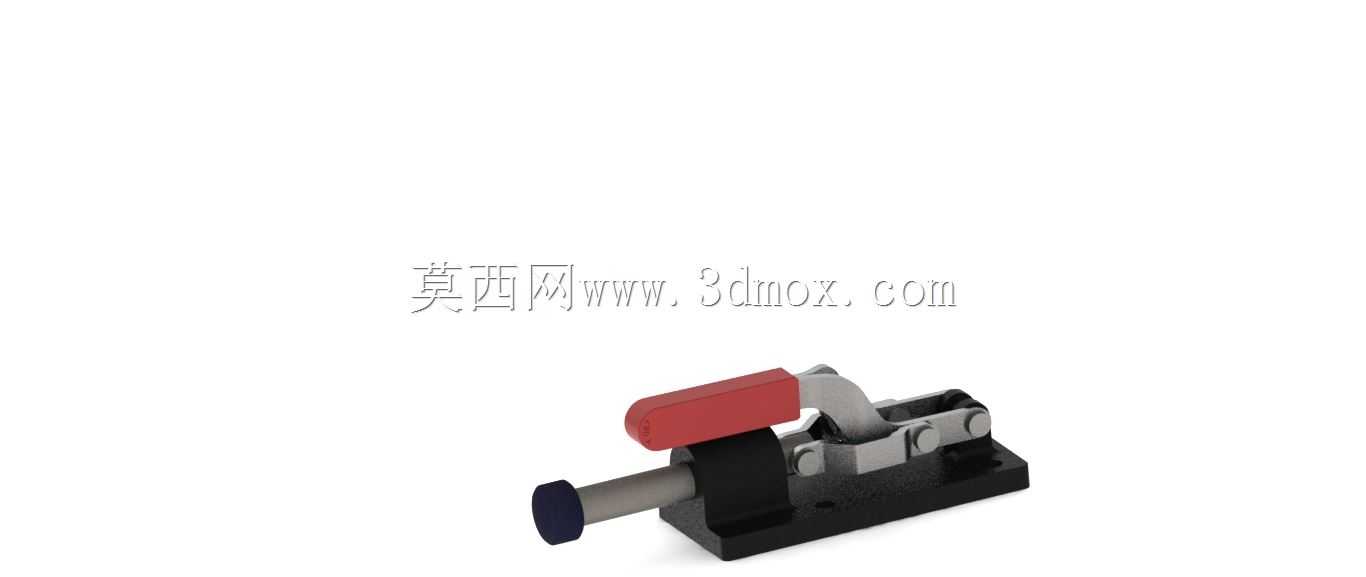

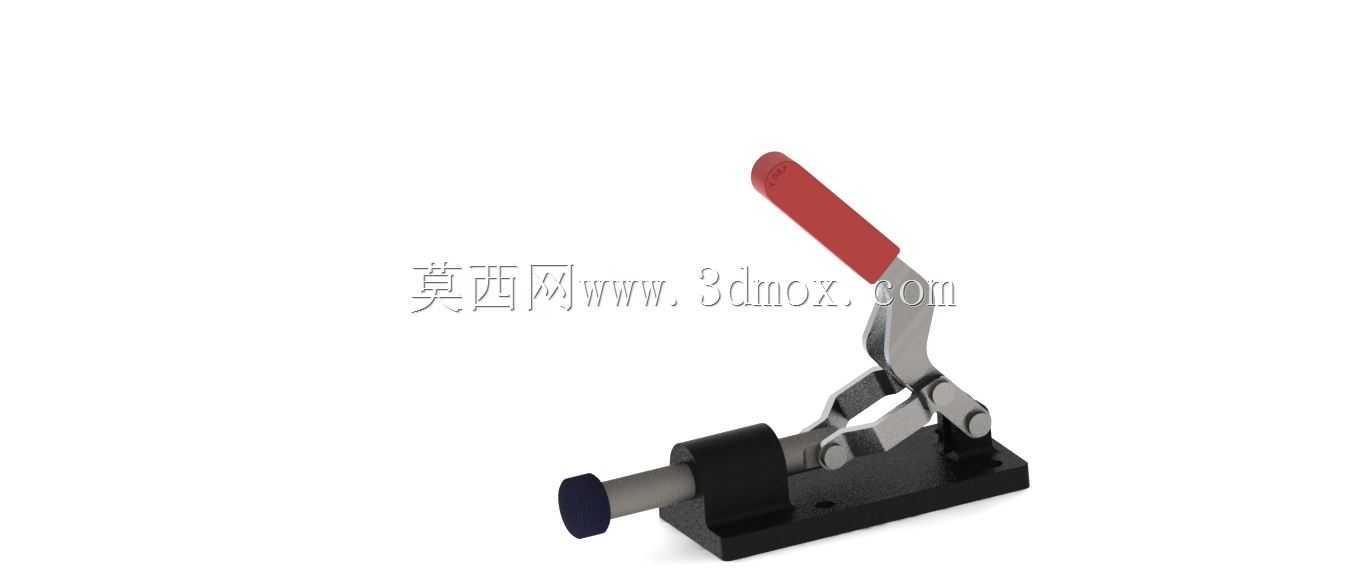

这款推拉式肘节夹紧装置，是机械加工、装配工装、焊接工位、检具定位场景中应用极为广泛的手动夹紧元件，核心作用是在工件加工、组装、检测过程中提供稳定可靠的压紧与定位保持力，避免工件受切削力、装配外力、焊接应力影响出现位移偏移，保障工序精度与操作安全性。在实际生产场景中，这类夹具常被布置在工装台的定位基准旁，适配小型五金件加工、塑胶件修边、电路板定位、木制品拼接、钣金焊接定位等多类作业场景，相比传统螺栓压紧方式，它无需反复拧动紧固件，单次扳动操作即可完成夹紧与松脱动作，能大幅缩减单件装夹的辅助时间，提升批量作业的生产效率。从功能特性来看，该夹具采用肘节连杆的死点锁止结构设计，当红色操作手柄扳动至锁止位置时，连杆机构越过力学死点，此时即使工件受外力冲击、加工振动影响，夹具也不会自行松脱，锁止状态下的保持力稳定，可适配常规轻载到中载的装夹需求；推拉式的压杆行程设计，能给工件上下料留出足够的操作空间，避免装拆工件时压杆与工件、工装发生干涉，压杆端部的柔性接触头，可在压紧过程中缓冲接触压力，避免硬质金属直接接触刮伤工件表面，同时也能补偿工件的尺寸公差，保证不同批次公差范围内的工件都能获得均匀的压紧力。在设计思路上，这款夹具优先考虑了操作的人机工程性，长手柄的力臂设计让操作人员仅需较小的握力即可完成锁止动作，长时间重复操作也不易产生手部疲劳；底座采用平直安装面设计，预留了两个对称的螺栓安装孔，可直接通过内六角螺栓固定在工装板、工作台面或者专用检具基体上，安装定位简单，无需额外加工复杂的适配结构。从安装边界与尺寸适配来看，夹具整体采用卧式低轮廓布局，锁止状态下整体高度较低，不会在加工区域形成过高的结构干涉，适配多数开放式加工工位的空间要求；压杆的伸缩行程覆盖了常规小型工件的装夹厚度范围，底座的安装孔间距符合通用快速夹钳的安装尺寸规范，可直接替换同规格的老旧损坏夹具，无需重新调整工装的定位布局。夹具体的金属构件均采用刚性结构设计，铰接位置做了耐磨处理，长期反复扳动使用也不会出现明显的铰接间隙，能长期保持装夹精度，红色的手柄护套既提升了操作握持的摩擦力，也起到了醒目的标识作用，让操作人员在工位上能快速识别夹具操作位置，减少误操作概率。
