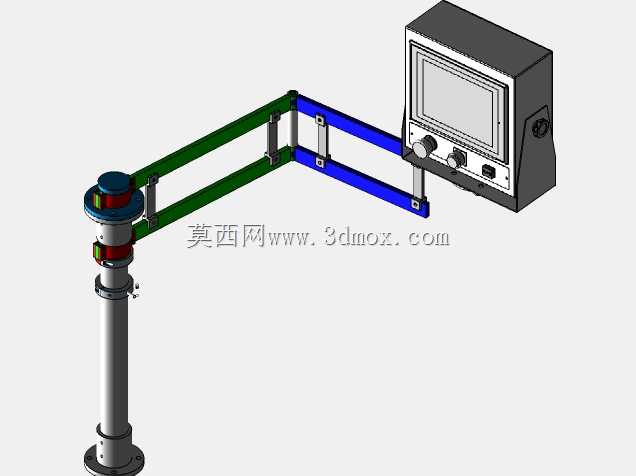

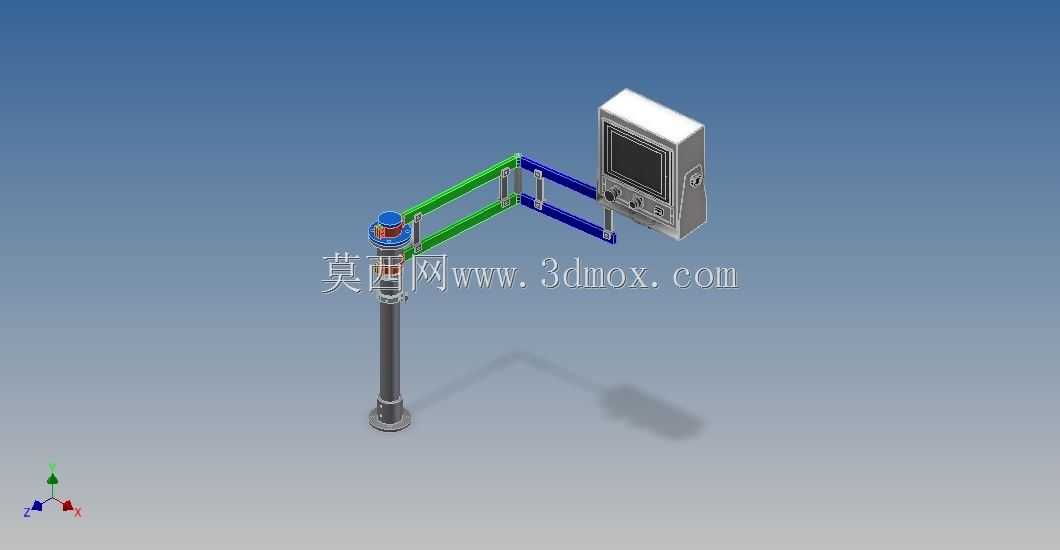

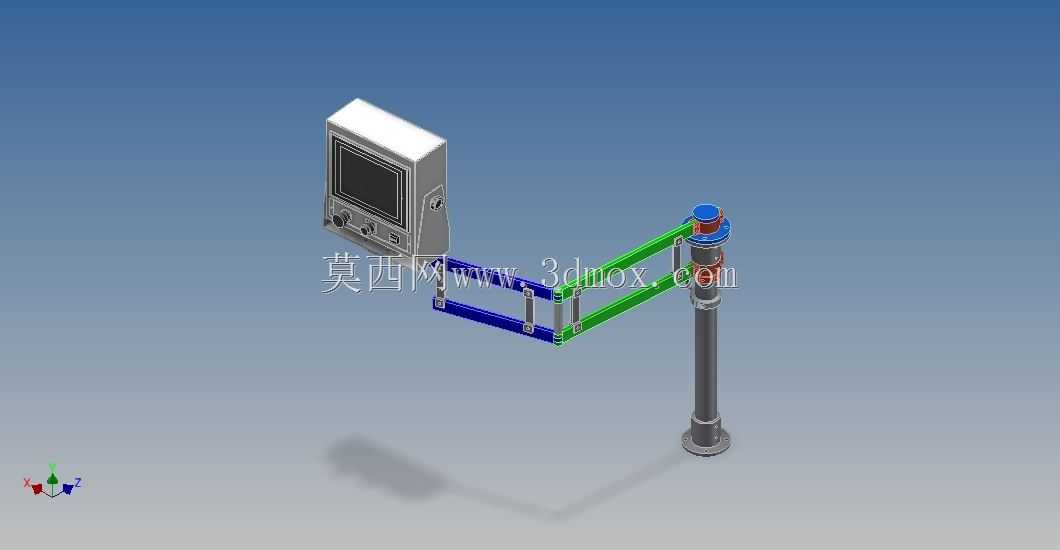

可折叠悬臂式人机界面操作支撑装置

这款可折叠悬臂式人机界面支撑装置，主要面向工业生产现场的设备操作场景设计，广泛适配自动化生产线、加工工作站、装配检测工位等需要近距离灵活操作人机交互终端的作业环境，能够为现场操作人员提供舒适、便捷的操作视角与操作位置，解决传统固定安装的操作屏无法随作业需求调整位置、操作人员需要反复往返工位与操作屏之间的痛点，有效降低作业过程中的无效移动，提升现场操作的效率与操作舒适度。装置整体由立式固定立柱、多段可折叠铰接悬臂、终端安装面板三个核心部分组成，立式立柱采用底部法兰盘安装结构，可直接通过膨胀螺栓固定在车间地面或者设备旁的安装基座上，立柱主体为圆柱形空心结构，内部可预留走线空间，方便人机界面的供电线缆、通讯线缆从立柱内部穿行，避免线缆外露造成的剐蹭、积尘问题，提升现场布线的整洁度与安全性。多段铰接悬臂采用平行四边形连杆结构设计，每段悬臂之间通过带阻尼的铰接转轴连接，既可以实现水平方向的大角度摆动，也可以实现竖直方向的高度调整，同时悬臂段可沿铰接点完成折叠收纳，在不需要操作时可以将悬臂收拢至立柱旁，减少对车间通行空间的占用，悬臂的铰接转轴带有预紧阻尼结构，调整到任意位置后都可以保持稳定姿态，不会出现终端下垂、移位的问题，能够适配不同身高操作人员的操作习惯，也能满足不同工位位置的操作距离需求。终端安装面板采用标准化安装接口设计，可适配主流尺寸的工业人机界面触摸屏、操作按钮盒等交互终端，面板预留有通用安装孔位，不需要额外加工转接板即可完成终端的固定安装，面板边缘带有防护包边，能够避免终端边角受到碰撞造成损坏。在安装边界上，装置立柱安装底座的占用直径较小，对安装基面的平整度要求不高，悬臂完全展开时的水平覆盖范围可覆盖立柱周边数米的作业区域，完全收拢后整体横向占用空间极小，不会对现场的物料转运、人员通行造成阻碍。整体结构采用模块化设计，各段悬臂、立柱、安装面板都可单独拆分，方便运输与现场组装，日常维护时也可单独更换磨损的铰接部件，降低后期的维护成本，结构件表面采用喷塑处理，能够适应车间内多粉尘、少量油污的作业环境，长期使用也不会出现锈蚀、漆面脱落的问题。
