小型立式交流发电机金属结构设计

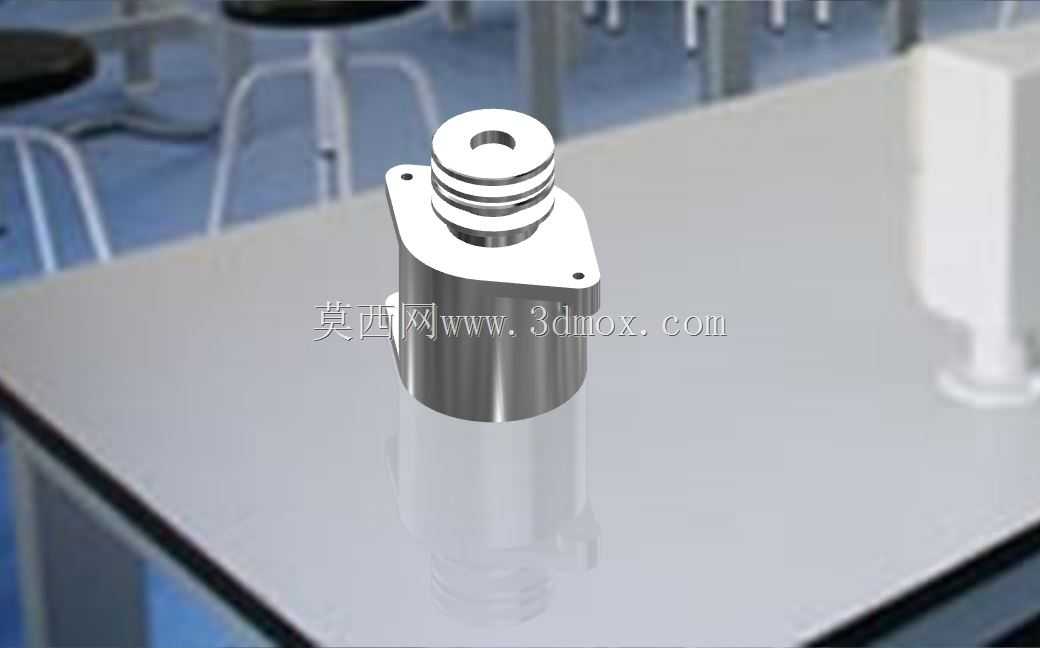

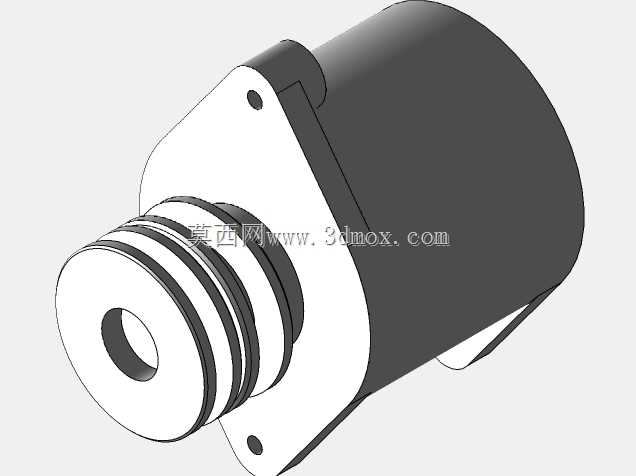

　　在小型便携供电、工业传感配套供电、实验台测试辅助供电这类场景里，这类立式小型交流发电机的结构适配性一直是结构选型时的重点考量项。不同于大功率开架式发电机组的粗放结构，这款紧凑型立式交流发电机采用一体化金属壳体设计，主体圆柱腔体采用车削成型的金属外壳，表面做了光亮金属处理，既能够为内部的定子、转子绕组提供可靠的物理防护，也能借助金属壳体的导热特性，将绕组运行产生的热量快速向外散出，避免密闭空间内热量堆积造成的绝缘层老化加速。从安装边界来看，设备主体为等直径圆柱结构，顶部伸出带环形槽的轴端连接位，侧面延伸出带两个安装孔的三角形固定耳片，安装时不需要额外制作复杂的转接支架，仅需通过两个对应规格的紧固件穿过耳片孔位，

　　即可将整机固定在安装基面之上，固定耳片与主体圆柱的衔接处做了圆弧过渡处理，能够避免应力集中导致的耳片断裂问题，在存在小幅振动的安装场景下，这种过渡结构的抗疲劳性能要远优于直角衔接的结构。顶部的环形槽结构是为外接传动轮预留的安装位，槽的尺寸与常规O型传动带、小型同步带的匹配度经过校核，外接动力输入时不需要额外定制非标传动轮，直接选用标准件即可完成动力对接，轴端中心的通孔既可以作为穿线通道引出内部绕组的接线，也能够作为定位孔，在装配时与动力输出轴的定位凸台配合，保证传动的同轴度，减少运转时的径向跳动。从功能实现逻辑来看，这款结构的设计重点放在了紧凑空间内的动力转换效率上，内部腔体的尺寸经过优化，在保证定子转子之间气隙均匀度的前提下，

　　尽可能压缩了无效的壳体内部空间，让整机的径向尺寸控制在很小的范围内，适合安装在空间局促的设备内部，比如小型自动化设备的内置供电模块、户外传感节点的备用发电单元、教学实验台的动力演示组件这类对安装体积有严格限制的场景。在结构细节处理上，壳体的合缝位置采用了止口配合结构，装配时能够自动对齐上下壳体的同轴度，不需要反复调整定位，合缝处的密封槽可以嵌入密封胶条，在有防尘防溅需求的场景下，能够阻挡外界的粉尘、水渍进入壳体内部，保护内部绕组和轴承部件。底部的平整端面可以直接贴合安装基面，配合侧面的固定耳片，形成三点支撑的固定结构，相比两点固定的结构，这种支撑方式的稳定性更好，即使设备运行时存在小幅振动，也不会出现固定松动的问题。

　　在实际选型适配时，需要注意安装基面的平面度，如果基面平面度误差过大，紧固耳片时会造成壳体变形，进而影响内部转子的运转间隙，严重时甚至会出现转子扫膛的问题，因此安装前需要对基面进行找平处理，必要时可以在耳片与基面之间加装薄垫片调整安装应力。顶部轴端的传动连接需要注意皮带的张紧力，张紧力过大会造成轴承受力过大，加速轴承磨损，张紧力过小则会出现传动打滑，发电效率下降的问题，设计时预留的环形槽深度能够保证皮带在合理张紧力下不会出现脱槽问题，不需要额外加装皮带防脱挡边，简化了外围配套结构的设计。这类小型交流发电机的结构设计，没有追求冗余的功能扩展，而是把核心的安装便利性、运转可靠性、空间适配性作为设计重点，所有外部结构特征都服务于实际安装和使用的需求，没有多余的装饰性结构，每一处倒角、每一个孔位、每一段槽型都有对应的工程作用，对于需要在紧凑空间内实现机械能到交流电转换的设计场景，这种结构的参考价值很高，建模时的特征拆分逻辑也符合常规机械加工的工艺顺序，从主体圆柱车削，到耳片铣削成型，再到孔位钻削、槽型车削，每一步加工工序都能对应到模型的特征结构，不会出现无法加工的异型结构，后续如果需要做参数化调整，只需要修改圆柱直径、耳片间距、轴端槽宽这些关键参数，就可以快速衍生出不同功率等级的同系列产品结构。
