六缸径向动力装置结构设计方案

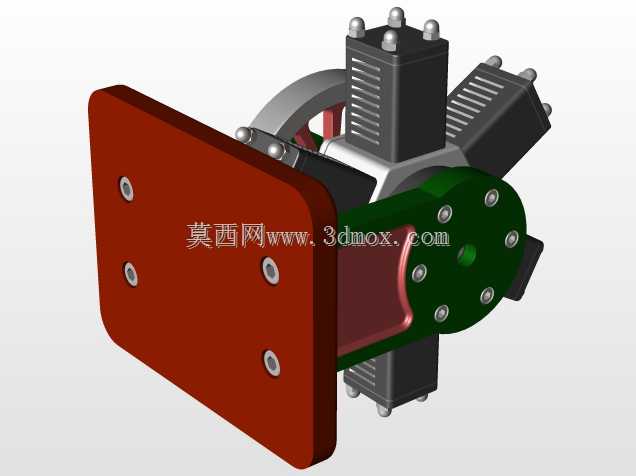

　　在小型通航动力、特种作业装备动力配套领域，径向布置的多缸动力装置一直凭借紧凑的径向尺寸、优异的风冷散热效率占据特定应用场景的生态位，本次完成结构重绘的六缸径向动力结构，正是针对这类场景的结构设计落地做的全三维参数化梳理。从实际应用场景来看，这类径向缸体布局的动力装置，早期广泛应用于星型航空活塞动力场景，凭借周向均匀布置的缸体结构，在同等排量下可以把曲轴方向的轴向尺寸压缩到直列缸体布局的三分之一以内，非常适合对轴向安装空间有严格限制的装备，比如小型固定翼无人机的前置动力舱、便携应急发电机组的动力端、小型特种作业无人艇的舷内动力单元，甚至部分复古定制摩托的动力改装场景也会采用这类结构的轻量化改型。

　　从功能特性层面拆解，这套六缸径向结构的核心优势在于周向均匀的做功脉冲分布，六个缸体沿曲轴中心呈60度夹角均匀排布，曲轴每旋转120度就有一个缸体进入做功行程，相比四缸直列结构180度的做功间隔，动力输出的扭矩波动更小，曲轴端不需要配备大惯量的飞轮就能获得相对平顺的动力输出，对于需要直接驱动螺旋桨、液压泵这类负载的场景，能大幅降低负载端的振动冲击，延长传动部件的疲劳寿命。同时周向外露的缸体结构可以在设备行进或者螺旋桨转动带来的迎面气流作用下完成自主风冷散热，不需要额外布置复杂的水冷管路、散热水箱与循环水泵，整套动力系统的外围附属部件重量可以降低40%以上，对于对自重敏感的航空类、便携类装备来说，这个特性的实用价值非常突出。

　　设计思路上，这套结构没有沿用早期星型发动机复杂的主连杆铰接副连杆的结构，而是做了适配现代加工工艺的简化调整：曲轴采用单偏心圆的曲柄销结构，每个缸体的活塞连杆都直接与曲柄销配合，省去了铰接式连杆的复杂加工与装配工序，虽然会带来少量的活塞侧倾角度偏差，但通过优化连杆长度与缸径的比值，把活塞侧压力控制在缸套材料允许的磨损范围内，完全能满足中小功率场景的使用寿命要求。前端的安装法兰做了加厚的一体化设计，法兰面上预留的四个安装孔采用对称排布，孔位公差按照IT7级精度设计，既可以直接对接标准的法兰盘式负载，也可以通过转接板适配不同安装孔位的机架，安装法兰与曲轴箱的连接采用周向均匀布置的内六角螺栓紧固，结合面设计了0.5mm深度的密封槽，可以适配耐油橡胶密封圈，避免曲轴箱内的润滑油渗漏。

　　外形尺寸与安装边界方面，整套结构的最大径向尺寸控制在320mm以内，轴向总长度（从安装法兰端面到缸体顶端的火花塞安装座）控制在280mm，整体安装占用的空间轮廓近似短圆柱形态，在做装备整体布局时，只需要在径向预留30mm的散热气流通道，轴向预留20mm的安装操作空间就能完成布置，不需要为避让突出部件做额外的结构挖空。缸体部分的散热鳍片采用等间距5mm的直鳍设计，鳍片高度12mm，既保证了足够的散热面积，也不会因为鳍片过薄导致铸造或者3D打印制作时出现变形缺陷。后端的曲轴箱端盖采用圆形法兰结构，端盖上预留了润滑油加注口与油位观察孔的安装位，日常维护时不需要拆解整个动力端就能完成润滑油更换与油位检查。

　　从结构细节的设计考量来看，每个缸体的缸头部分都预留了标准的火花塞安装螺纹孔，与通用的小型汽油机火花塞规格完全兼容，后期做实物制作时不需要单独定制点火部件；活塞部分的环槽设计按照两道气环一道油环的常规活塞结构配置，能保证缸内的密封效果与润滑油刮除效果；曲轴的支撑采用前后双轴承布置，前轴承位于安装法兰内侧，承受主要的径向负载与轴向推力，后轴承位于端盖中心，辅助支撑曲轴避免高速转动时出现挠曲变形，两个轴承都采用标准的深沟球轴承规格，备件采购与更换非常便捷。整套结构的所有连接螺栓都采用统一的公制标准规格，装配时不需要准备多套不同规格的工具，能有效提升现场装配与维护的效率。
