继电器位置功能检测核心单元组件

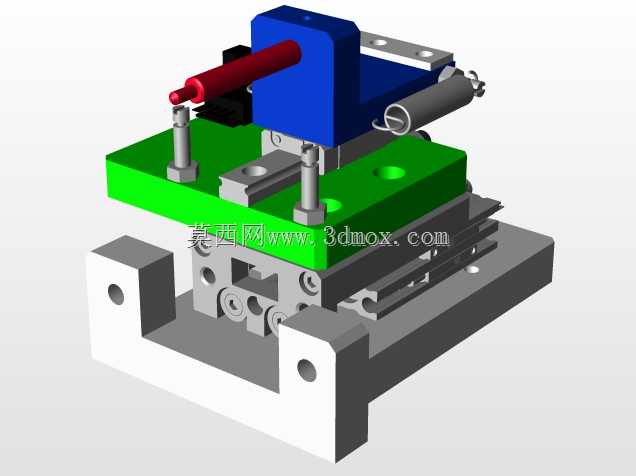

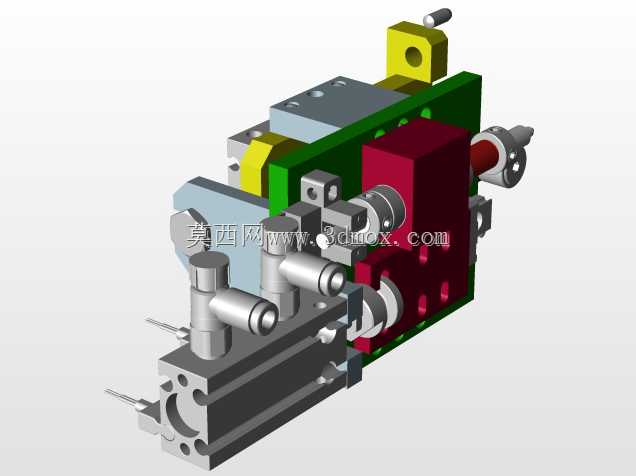

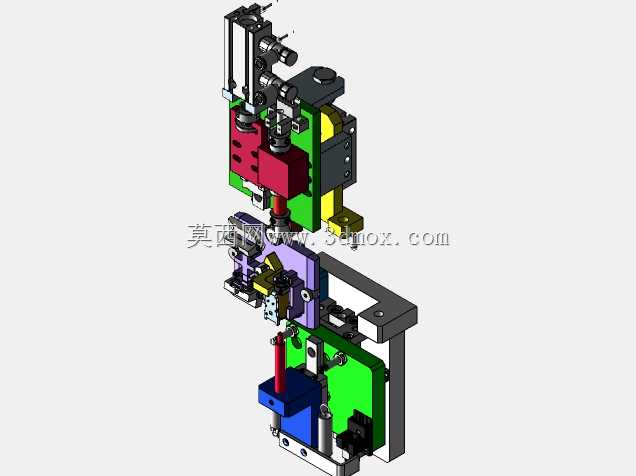

这套核心检测单元主要应用在低压电器成品装配线的末端校验工位，针对小型电磁继电器完成装配后的位置一致性校验与核心功能触发检测，是继电器量产过程中保障出厂合格率的关键执行组件，可直接集成到倍速链输送线的定点检测工位，也可适配单工位人工上下料的半自动检测台架使用。从结构设计逻辑来看，整个单元采用分层堆叠的布局思路，上层为检测执行驱动组，集成了多组直线下压执行件与位置触发探头，可根据继电器引脚排布与触点位置调整探头的伸出长度与下压行程，避免检测过程中对继电器外壳或引脚造成压伤；中层为工件定位承载组，设置了仿形定位槽与侧向夹紧块，可适配对应规格继电器的外形定位公差，保证每次工件放置后检测点的位置偏差控制在0.1mm以内，避免因定位偏差导致的检测误判；下层为安装固定组，预留了标准的铝型材安装槽位与走线孔位，可直接与现有生产线的机架完成对接，不需要额外加工过渡连接板。在功能实现上，该单元可同步完成两项核心检测任务：一是继电器装入定位槽后，通过侧向的位移检测探头确认继电器是否安装到位、外壳是否存在装配错位、引脚是否出现弯折偏移；二是通过上层的下压探头模拟继电器的实际工作触发动作，配合外接的检测电路完成触点通断性能、吸合复位行程的校验，检测完成后可根据检测结果输出对应的触发信号，配合后续的分拣机构完成合格品与不合格品的分流。从安装边界来看，整个单元的横向安装尺寸控制在200mm以内，纵向高度不超过350mm，不会占用过多的线体安装空间，各功能模块之间采用快拆式的螺钉连接，当需要切换检测不同规格的继电器时，只需要更换中层的仿形定位块与调整上层探头的位置即可，不需要整体拆解重构单元结构，能够大幅缩短产线换型的调试时间。结构设计上充分考虑了长期运行的稳定性，所有滑动配合部位都加装了自润滑导套，减少反复动作带来的磨损，检测探头的安装座设置了微调旋钮，可在日常维护时快速校准探头位置，降低运维调试的难度。
