消防吉普车载动力舱框架结构三维设计

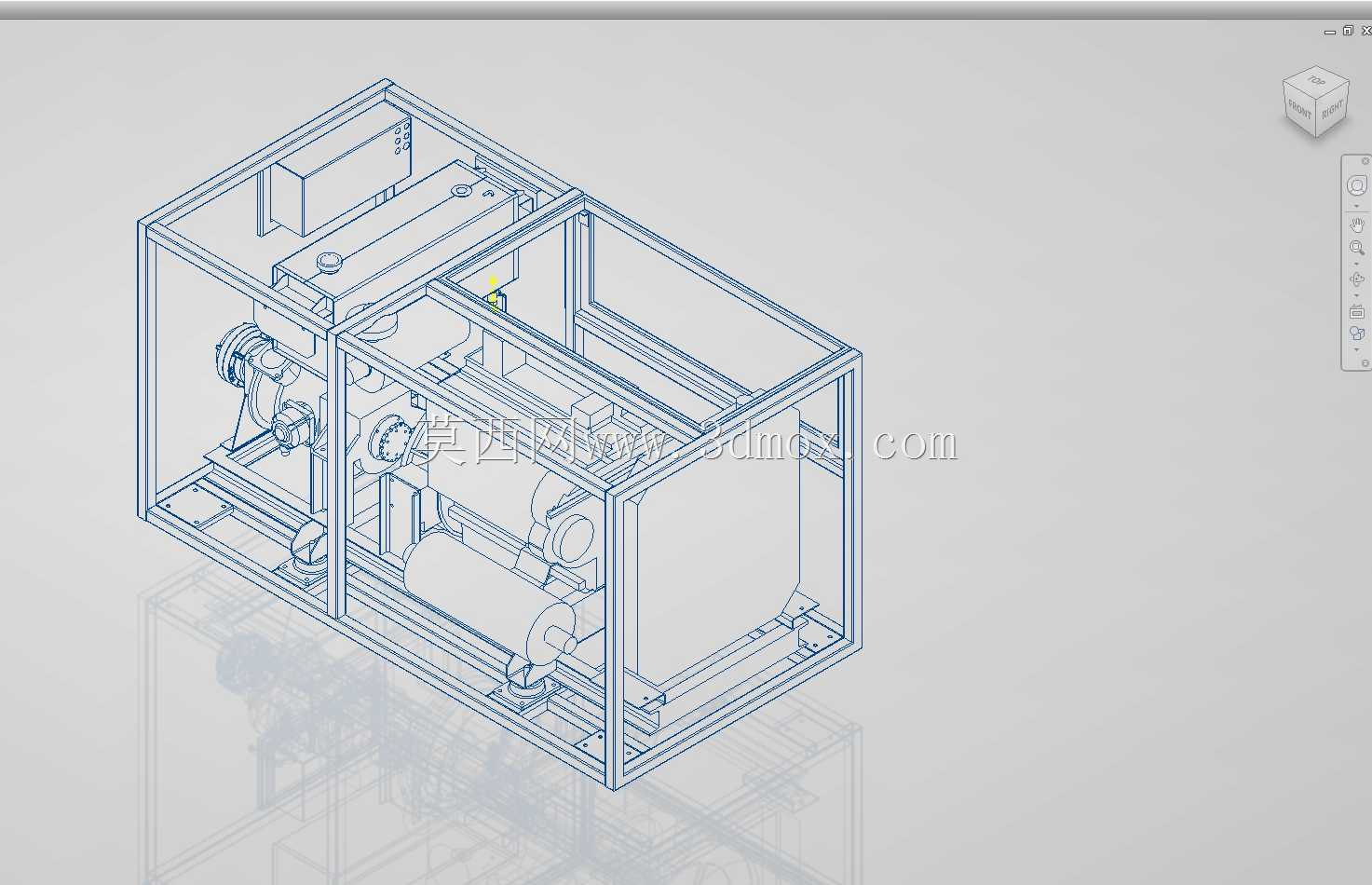

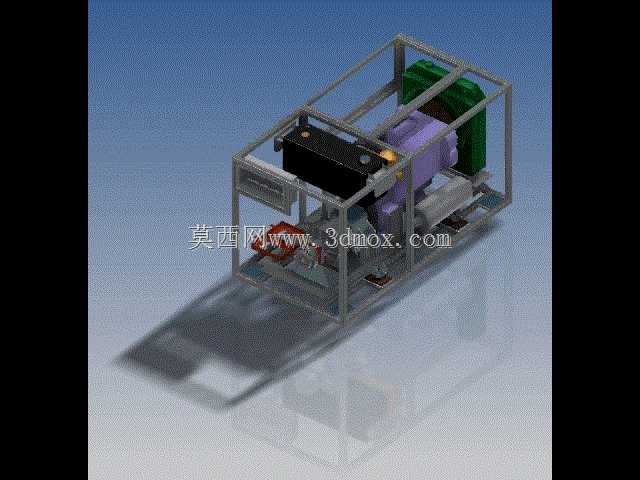

　　这套三维结构针对消防作业场景下的吉普车载装备舱做了完整的框架化设计，核心解决狭小越野底盘上消防动力单元的集成安装问题。不同于常规民用车辆的舱体设计，消防作业需要车辆在非铺装路面、狭窄街巷、山地林区等复杂路况下快速抵达作业点，因此整套舱体结构完全依托吉普原车的底盘安装点位做适配，没有额外改动原车的悬架与承载结构，所有框架的安装支座都对应底盘原有螺栓孔位设计，避免现场改装时的二次打孔削弱底盘强度。

　　从实际用途来看，这个框架舱主要集成消防作业所需的动力输出单元、储液配套组件以及管路阀组，替代传统外挂式装备的零散安装方式，让整车重心控制在原车设计的安全范围内，避免越野通行时出现侧倾风险。框架采用分舱式布局，靠近车头的舱段布置动力传动组件，通过减震支座与框架主梁连接，抵消设备运行时的振动传递，防止长期颠簸工况下出现紧固件松动；靠近车尾的舱段预留储液容器与管路接口的安装空间，侧面预留快拆检修口，作业间隙可以快速完成耗材补充与常规检查，不需要拆解整体框架。

　　设计过程中优先考虑了装备的快速维护需求，所有框架的横梁与立柱都采用标准化型材拼接，相邻构件的连接点都设计在易操作的外侧位置，不需要探入舱体内部就能完成螺栓拆装；针对消防作业可能遇到的磕碰场景，框架外侧的棱边都做了圆弧过渡处理，同时预留了外挂防护板的安装槽位，可以根据作业场景加装金属护板，阻挡行驶中飞溅的碎石与树枝剐蹭内部设备。

　　尺寸边界上，整套框架的宽度完全控制在吉普原车的外后视镜轮廓以内，高度不超过原车车顶高度，保证车辆在狭窄林区、街巷通行时不会因为超宽超高出现通行障碍；框架底部与底盘之间预留了足够的离地间隙，匹配原车的接近角与离去角参数，不会影响越野爬坡时的通过性。内部安装位的尺寸公差控制在毫米级，动力单元的安装支座预留了±5mm的调节余量，方便装配时调整传动带的张紧度，也能适配同系列不同规格的动力组件替换需求。

　　管路走线的设计上，框架内部预留了专门的走线槽，将动力线路、控制线路与输送管路分开布置，避免管路渗漏时影响电气组件的正常工作；所有管路的固定卡扣都设计在框架的横梁上，间隔距离按照车载振动工况做了优化，防止长期颠簸下管路出现磨损破裂。舱体顶部预留了设备吊装点，装配时可以直接通过吊装将整套集成好的舱体落到底盘上，一次性对准安装孔位，减少现场装配的工作量。

　　针对消防作业的高温环境，框架的动力舱段侧面预留了通风散热的格栅安装位，对应动力组件的散热风扇位置，保证设备长时间运行时的热量能及时排出，不会因为舱内密闭出现过热停机；框架的所有连接部位都做了防松设计，采用自锁螺母加防松垫片的组合，匹配越野工况下的持续振动载荷，避免出现连接件脱落的故障。整体结构没有多余的装饰性设计，所有构件都承担承载或安装功能，在保证结构强度的前提下尽可能降低自重，减少对原车负载能力的占用，让车辆可以携带更多消防作业耗材。
