水平式快速压紧拨动夹钳结构设计

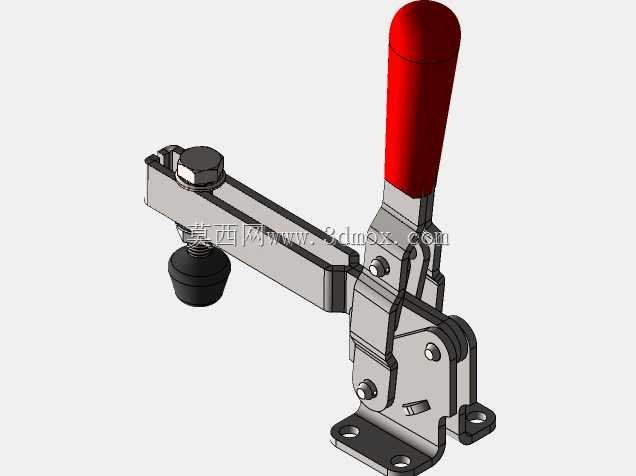

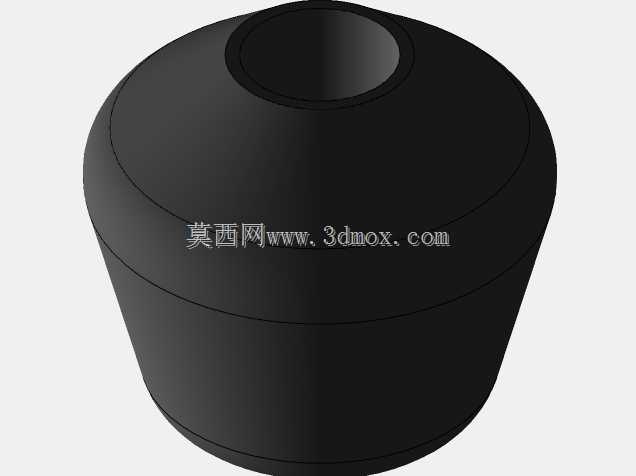

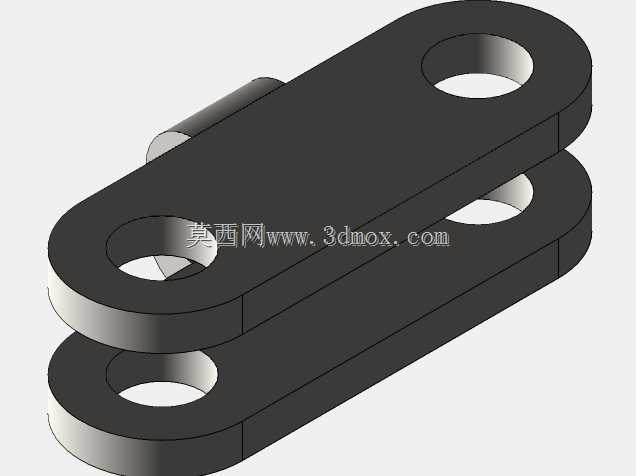

这款手动拨动压紧夹钳是工装夹具领域应用极为广泛的手动压紧元件，主要面向各类生产加工场景中的工件快速装夹需求，在五金工件焊接加工、木质板材裁切定位、塑胶件装配固定、电子产品组装治具、检具定位模块等场景中都能见到这类夹钳的身影，它能够替代传统的螺栓压紧、压板锁紧方式，大幅降低操作人员装夹工件的耗时，提升单工位的作业周转效率。从实际使用功能来看，这款夹钳采用肘节连杆的死点自锁机械原理，当操作人员扳动红色握把完成压合动作后，连杆结构会越过机械死点位置，此时即便压头端受到工件向外的反推作用力，夹钳也不会自行松脱，能够持续提供稳定可靠的压紧力，避免加工过程中工件移位导致的精度偏差或是安全隐患；当需要松开工件时，只需要反向扳动握把，即可快速解锁抬起压头，整个操作过程单手握持即可完成，动作行程短，操作手感顺畅，不需要额外借助扳手等辅助工具。在产品设计思路上，这款夹钳整体采用分体式组装结构，主体承载部件采用金属材质加工，兼顾结构强度与耐磨性能，握把部分包覆红色防滑绝缘套，既能够提升操作人员握持的摩擦力，避免手上沾有油污时出现打滑问题，也能在低温作业环境下隔绝金属件的冰凉触感，提升长时间操作的舒适度；压头端采用可调式橡胶压头结构，通过螺纹连接与压臂相连，可以根据被压紧工件的实际高度自由调整压头的伸出长度，适配不同厚度工件的装夹需求，橡胶材质的压头端面还能避免刚性压紧时刮伤工件表面，尤其适合对表面质量要求较高的装饰件、阳极氧化件、喷涂件的装夹作业。在安装边界与尺寸设计上，夹钳底部采用带安装孔的法兰式固定底座，两个对称布置的安装孔可以适配标准规格的螺栓，能够直接固定在工装板、焊接平台、机加工工作台的T型槽或是预设螺纹孔位上，安装后整体重心贴近安装面，压紧作业时不会出现晃动偏移；压臂的水平伸出长度经过合理配比，既保证了足够的压紧作业空间，不会因为压臂过短导致操作空间局促，也避免了压臂过长导致的结构刚性下降问题，压头的垂直行程能够覆盖常规工装场景下绝大多数工件的厚度区间，不需要额外加装垫高块即可满足多数场景的使用需求，整体结构没有冗余的设计部件，日常维护只需要定期在铰接转轴位置加注少量润滑脂，即可保证长期使用的操作顺畅度，不会出现卡滞、锁紧失效等问题。
