竖式数显线性位移测量刻度装置

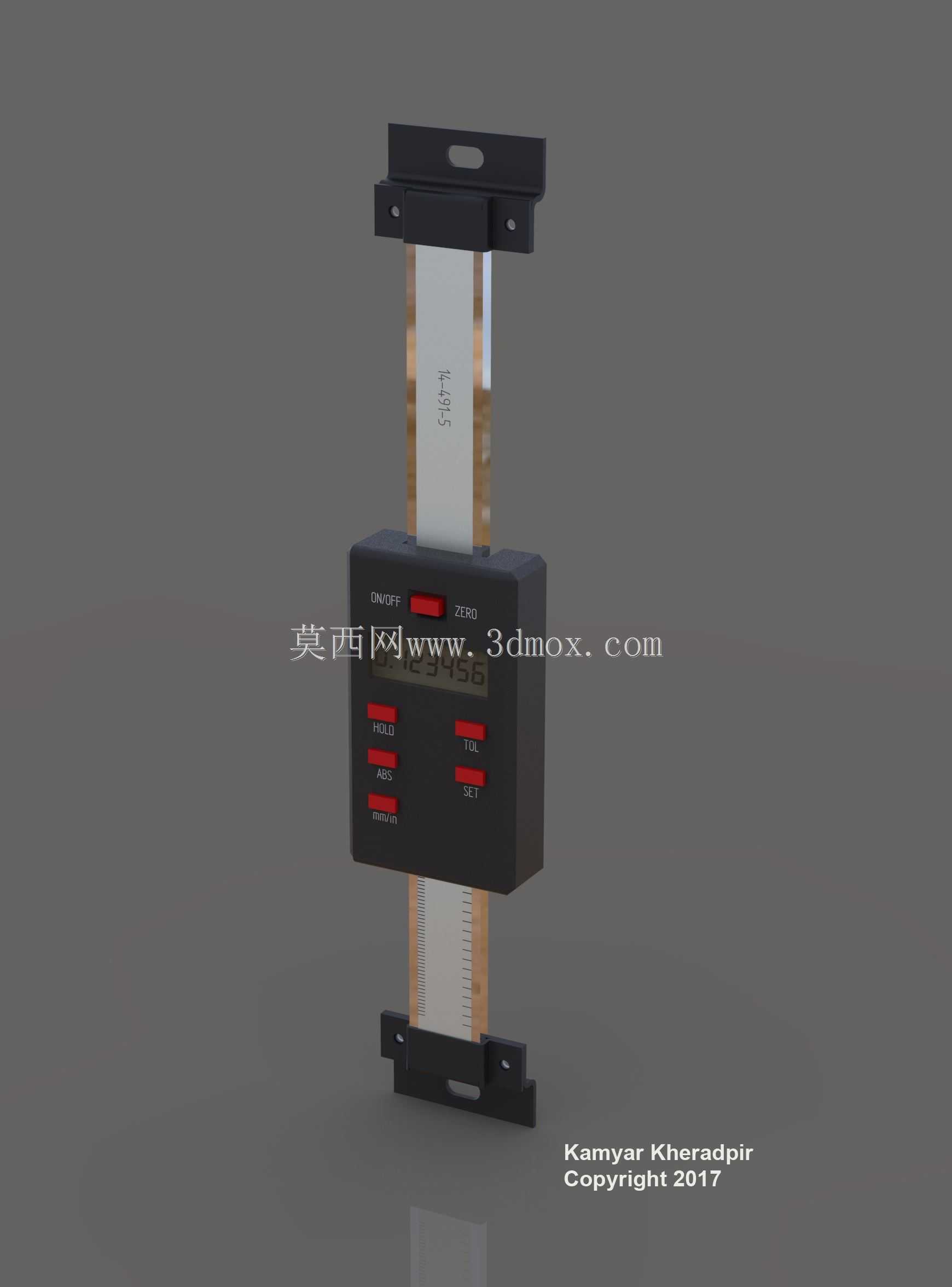

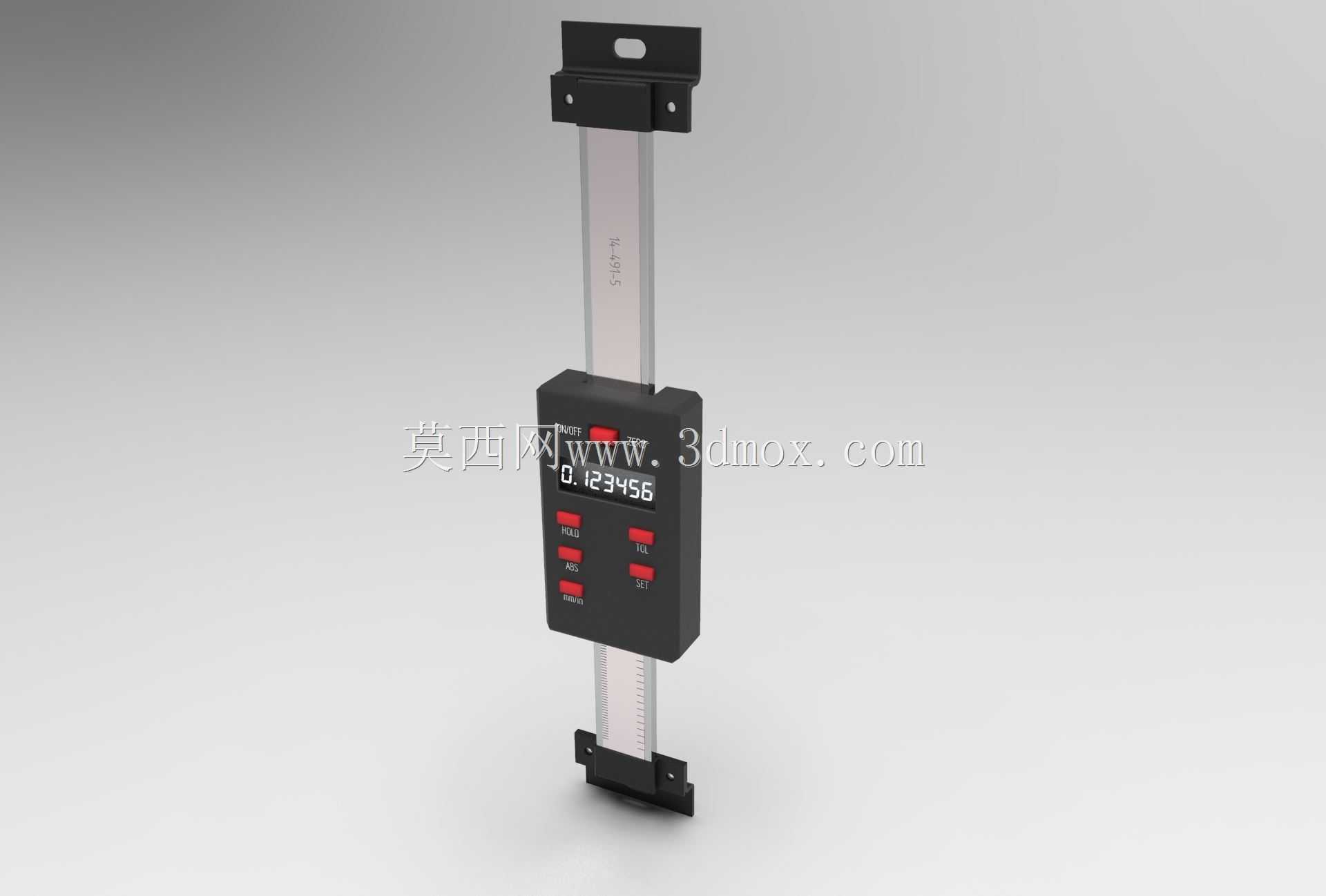

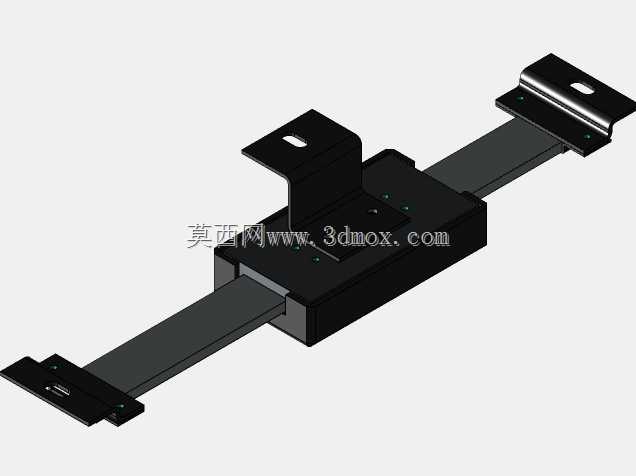

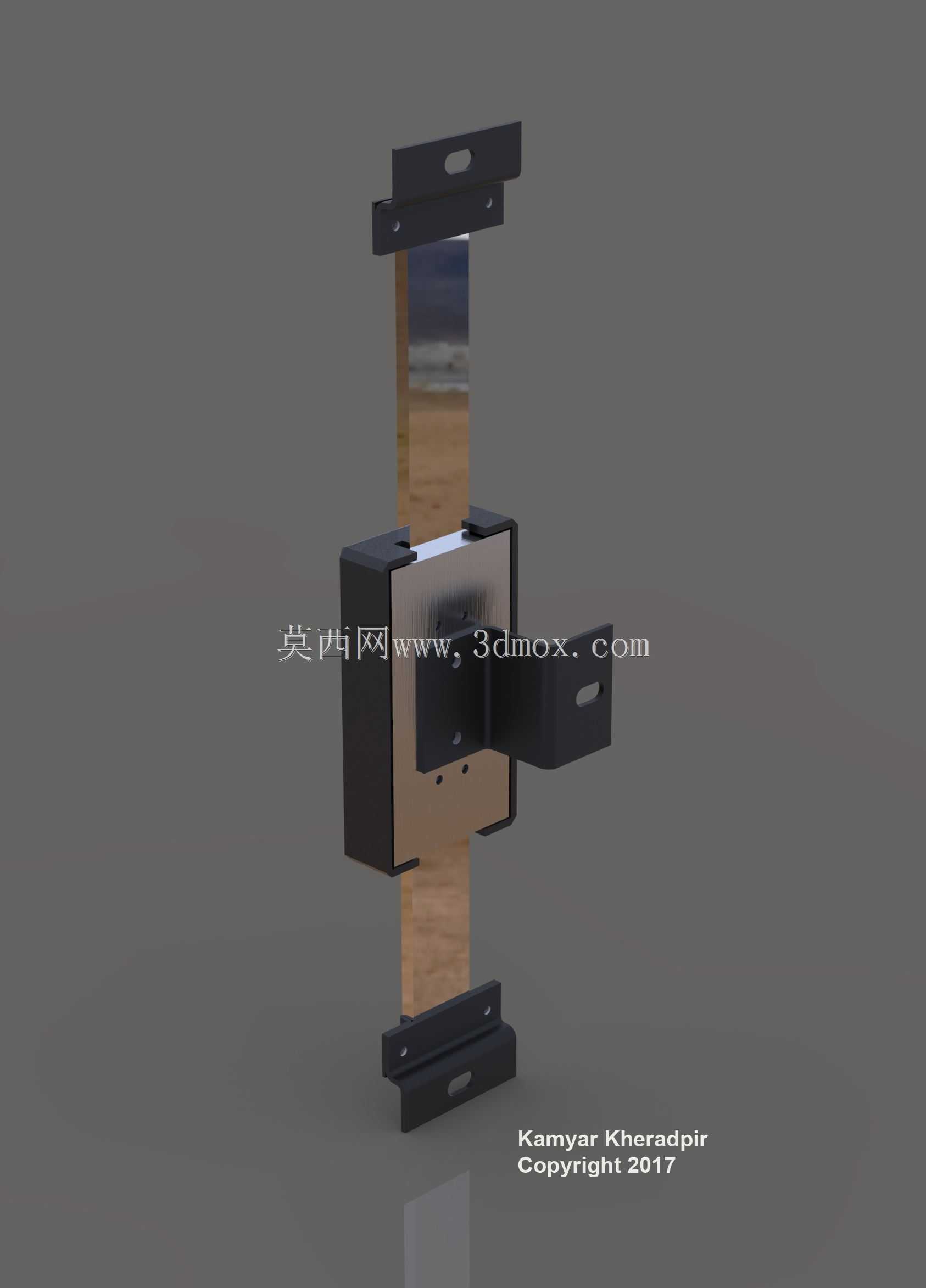

这款竖式数显线性刻度装置，是面向精密位移检测场景打造的接触式测量部件，广泛应用在小型工装调试、设备进给行程校验、模具合模行程核对、实验室精密位移比对、自动化滑台行程校准等场景中，能够替代传统的玻璃刻度标尺、游标式竖式标尺，解决传统刻度读数视差大、记录效率低、无法快速输出数值的痛点。在实际生产作业里，这类线性刻度装置常被固定在需要监控直线位移的设备运动端与固定端之间，比如小型冲压设备的滑块行程检测、工装夹具的夹紧行程确认、3D打印平台的升降位移校验、木工机械的进给定位、电子元器件组装设备的推料行程核对等场景，操作人员无需俯身凑近刻度线比对读数，只需直视数显窗口就能快速获取当前位移数值，大幅降低读数误差带来的加工或装配偏差。从功能特性来看，这款装置采用竖向尺身搭配可滑动数显读数模块的结构，尺身带有高精度的刻度基准栅格，数显模块内置位移传感单元，能够实时捕捉模块相对于尺身的位置变化，直接输出十进制的位移数值，模块上配置的功能按键可实现数值清零、单位切换、数值锁定、测量基准切换等操作，满足不同测量场景的使用需求，比如在多点位连续测量时，可以在任意位置设置零点，直接读取该位置到目标点位的相对位移，无需做数值换算，大幅提升测量效率。从设计思路来看，这款装置充分考虑了工业现场的安装与使用需求，尺身两端设计了带安装孔的固定座，可通过螺丝直接固定在设备的静止基准面上，数显模块侧面预留了连接结构，可与设备的运动部件直接相连，运动部件移动时会带动数显模块沿尺身平稳滑动，不会出现卡滞、偏斜的问题；数显模块采用方正的握持式壳体设计，既可以随设备部件自动滑动测量，也可以手持推动模块完成手动测量，适配不同的使用场景。从安装边界来看，这款装置整体为细长竖向结构，固定座的安装孔位间距经过标准化设计，能够适配多数常规小型设备的安装空间，尺身的有效测量行程覆盖常规小量程位移检测需求，整体外形紧凑，不会占用过多设备安装空间，数显窗口朝向操作人员的常规观测方向，按键布局符合单手操作的逻辑，即便在设备旁站立操作也能轻松完成按键操作与数值读取，装置的滑动配合间隙经过精密调校，滑动过程顺滑无晃动，能够保证长期使用后的测量精度稳定性，避免因配合间隙变大带来的测量误差。
