Darrieus风力机叶片俯仰角测量装置

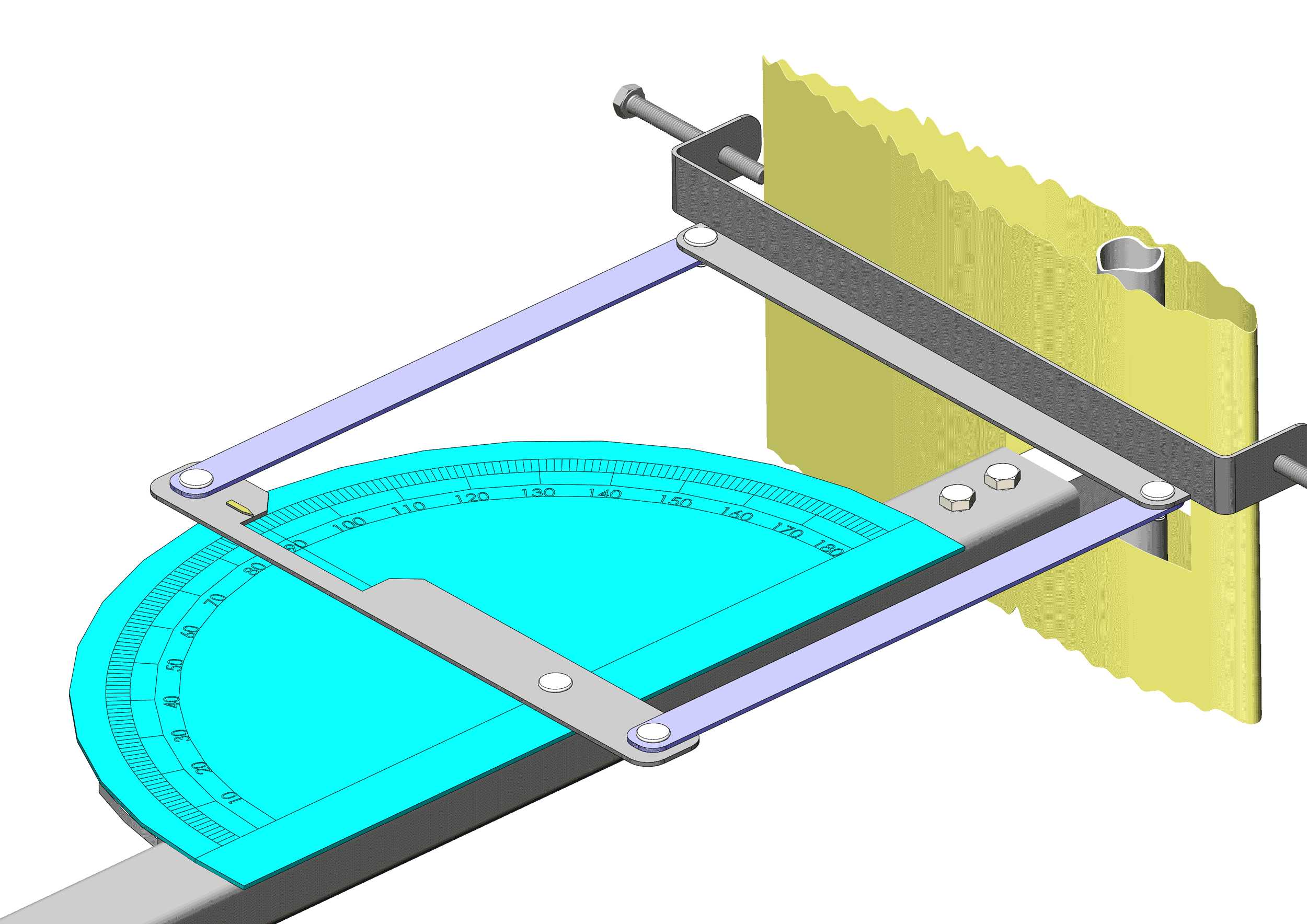

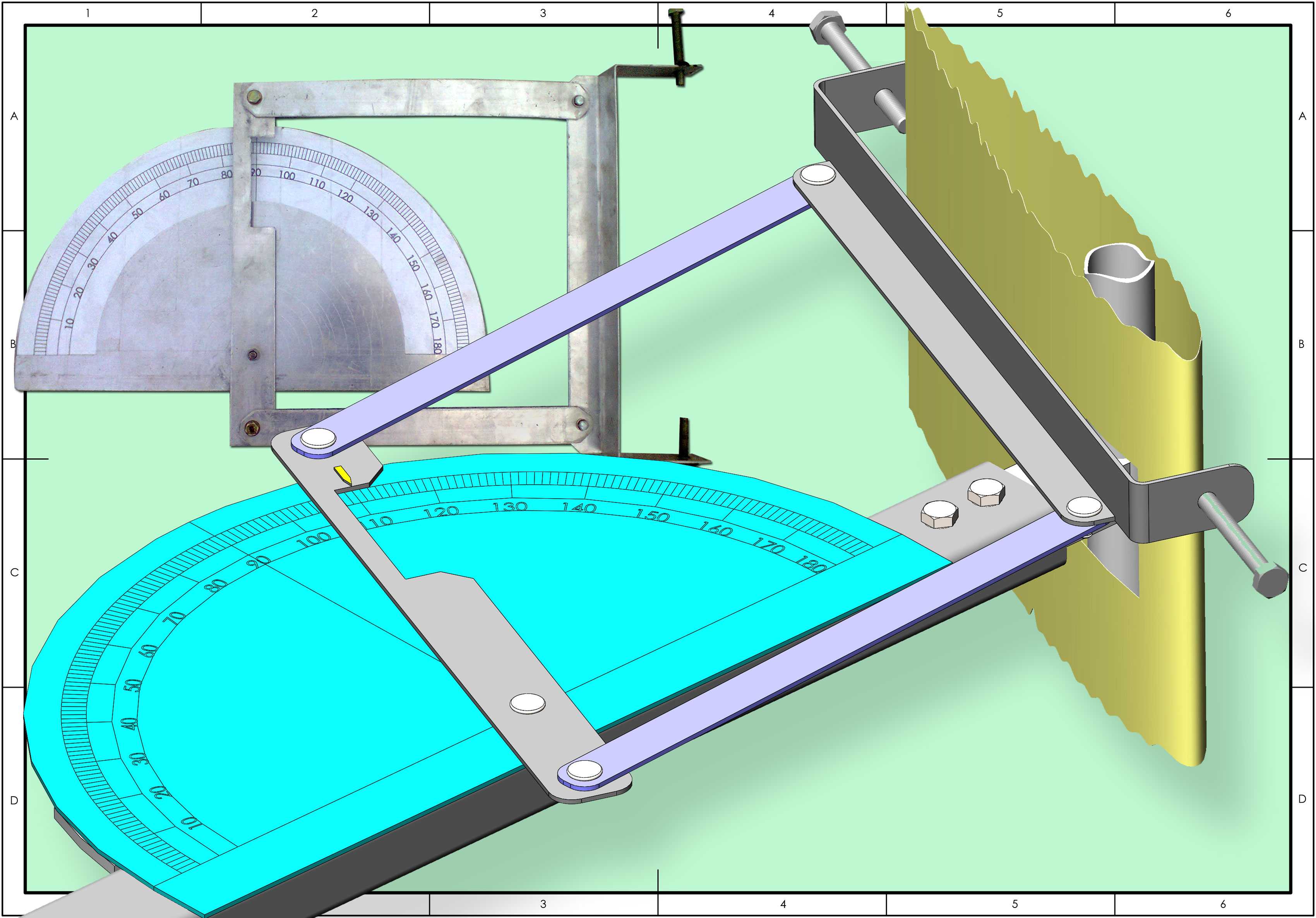

在垂直轴风力发电机组的生产装配、运维检修环节中，叶片安装俯仰角的精度直接决定风轮的气动效率、运行稳定性与整机使用寿命，Darrieus型垂直轴风力机的曲面叶片因翼型轮廓特殊，常规角度量具无法直接贴合定位完成精准测量，这款专用测量装置正是针对该场景开发的专用检测工装。该装置的核心用途是在风力机叶片预装、现场调校、定期运维过程中，快速完成叶片俯仰角度的精准测量，无需将叶片从风轮轮毂上拆卸送检，可直接在安装工位完成检测作业，大幅降低风场运维的拆装成本与停机时长，同时也可用于叶片生产环节的成品翼型角度校验，把控出厂零部件的装配精度。从功能特性来看，装置采用双平行四边形联动定位结构，一侧设置带刻度的半圆量角基准盘，另一侧设置可自适应贴合叶片曲面的夹持定位组件，测量时夹持组件贴合叶片翼型表面后，联动结构会将叶片的俯仰角度同步传递至量角盘，操作人员可直接读取刻度数值，测量过程无需复杂换算，单人即可完成操作，测量精度可满足风力机组装的公差要求。设计思路上，装置充分考虑了现场作业的复杂工况，整体采用轻量化框架结构，主体受力构件采用刚性金属材质保证测量基准不发生形变，联动连杆采用轻质耐磨材质降低操作阻力，量角盘做了醒目的刻度标识与防刮耐磨处理，适配户外风场强光、多尘的作业环境；夹持端设置了可调节的顶紧旋钮，可适配不同弦长、不同厚度的Darrieus风力机叶片，无需更换夹具头即可覆盖主流机型的检测需求。从安装边界与尺寸适配来看，装置的基准定位边可贴合风轮轮毂的安装基准面，保证测量基准与叶片安装基准统一，避免基准偏移带来的测量误差；整体展开尺寸适配单人手持操作，收拢后可放入常规运维工具箱，便于野外风场的转场携带，夹持组件的开合行程覆盖常规中小型垂直轴风力机的叶片厚度范围，量角盘的测量量程覆盖叶片安装所需的全部俯仰角度调节区间，无需额外辅助工具即可完成全量程角度检测。
