精密注塑模具整体装配结构设计方案

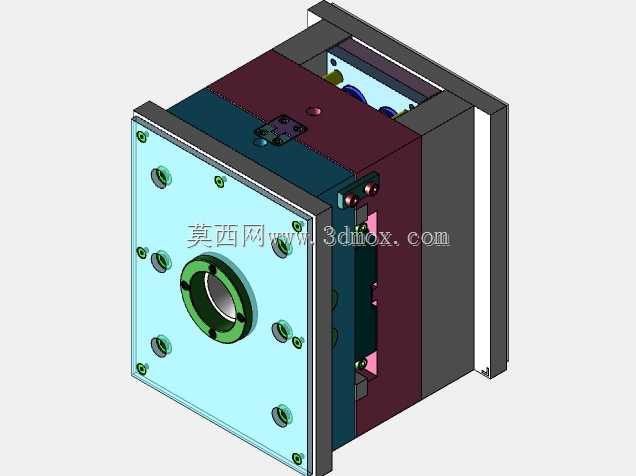

这套模具结构主要面向消费电子类塑胶外壳的批量注塑生产场景，适配卧式注塑机的安装作业需求，可完成对应塑胶件从熔融料填充到冷却定型、顶出脱模的全流程成型作业，在电子配件、小型家电塑胶件的量产车间中可直接对接常规注塑生产工位，适配常见规格的注塑机台装夹要求。从整体结构来看，这套模具采用标准两板模模架作为基础承载结构，整体外形方正规整，安装面预留了对应规格的装夹固定孔位，可直接匹配对应吨位注塑机的模板安装尺寸，无需额外加装过渡连接结构，装夹定位时依靠定位圈与注塑机定模板定位孔精准配合，保证主流道与注塑机喷嘴的同轴度，避免注胶过程中出现溢料、流道偏移的问题。设计过程中优先考量了成型过程的受力均衡性，定模侧的浇口套采用耐磨合金材质制作，正对模具中心区域，保证熔融塑胶注入时的流道平衡，让塑胶熔体可以均匀填充到型腔的各个角落，避免出现缺胶、结合线明显、填充应力不均的成型缺陷。模具的分型面贴合紧密，合模时依靠导柱导套实现精准导向定位，合模过程中无错位卡滞风险，保证型腔轮廓的尺寸精度，成型后的塑胶件外形尺寸公差可稳定控制在常规消费电子配件的精度要求范围内。动定模内部集成了循环冷却水道，水道排布贴合型腔轮廓走向，可在注塑保压完成后快速带走型腔内的热量，缩短塑胶件的冷却定型周期，提升整体生产效率，同时避免因冷却不均导致的塑胶件翘曲、缩痕等外观缺陷。动模侧配置了均匀排布的顶出结构，顶杆位置避开塑胶件的外观面与装配配合面，开模后可平稳将成型后的塑胶件从型芯上顶出，顶出力分布均匀，不会出现顶白、顶穿、顶出变形的问题，保证塑胶件脱模后的外观完整性与尺寸稳定性。模具外侧的紧固件排布规整，各个模块的连接牢固可靠，日常生产过程中的维护保养便捷，易损部件可快速拆卸更换，适配量产车间长时间连续作业的使用需求，可有效降低生产过程中的停机维护时长，提升整体生产稼动率。
