双腔PET瓶吹塑成型模具结构

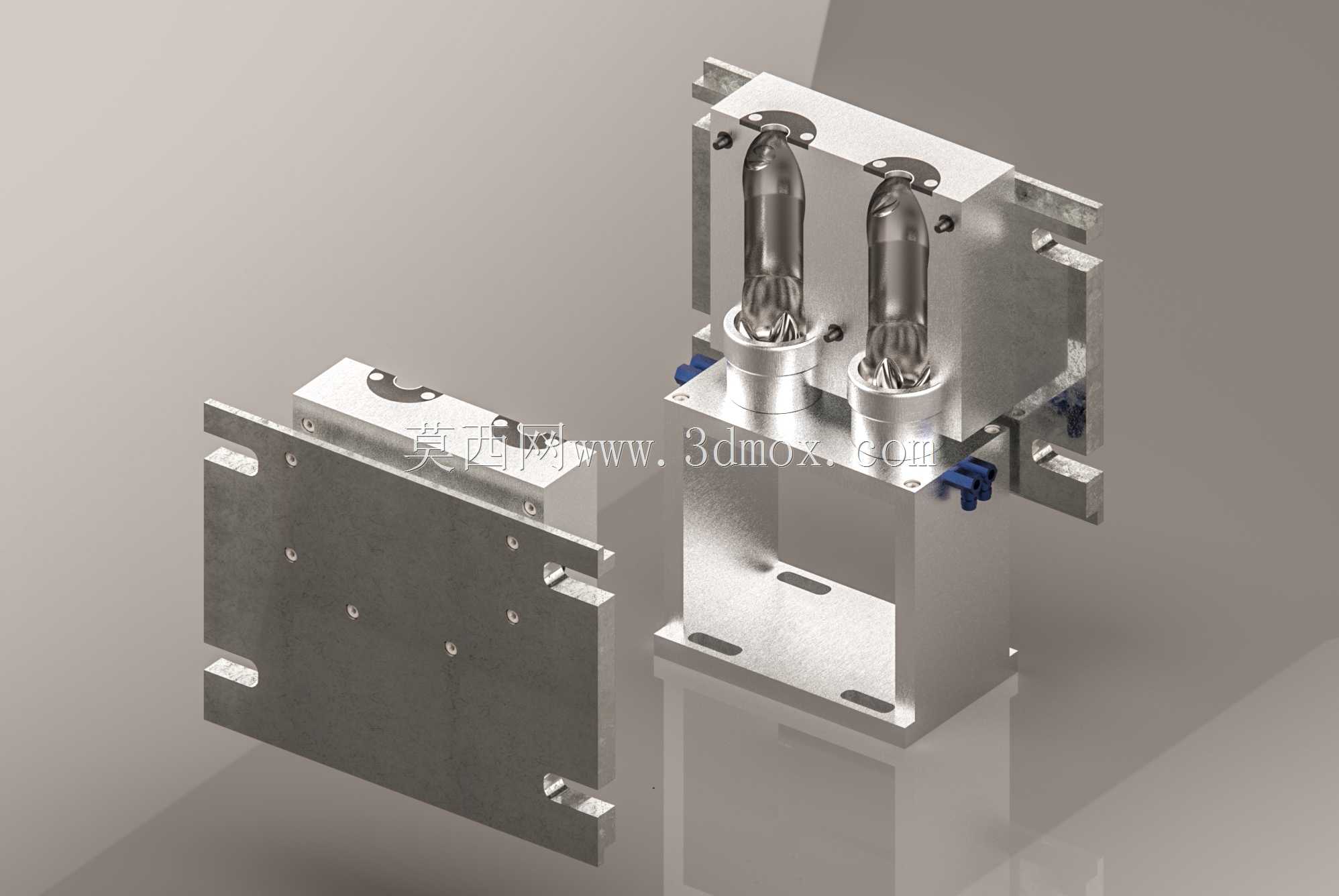

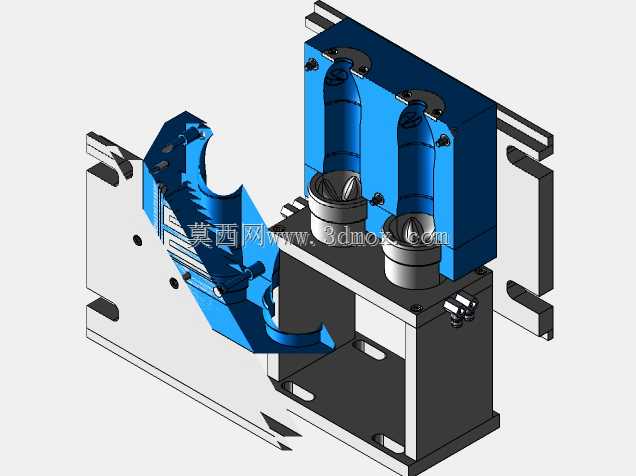

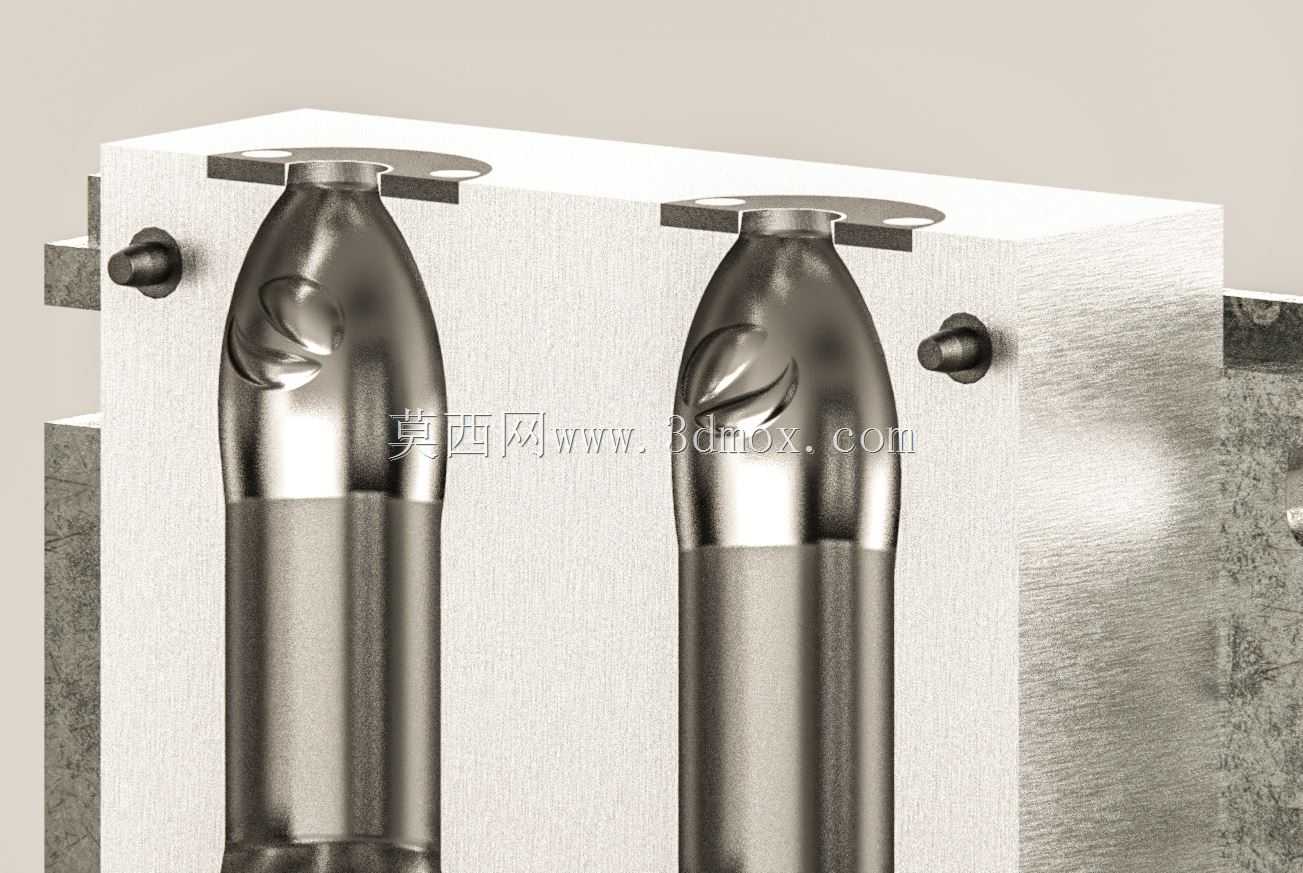

这套双腔PET瓶吹塑成型工装，主要应用于饮品包装生产环节的瓶坯吹制成型工序，适配含气碳酸饮料瓶的量产加工场景，可在高速吹塑生产线上完成瓶坯到成品瓶的一体成型作业，是瓶装饮品灌装前道工序的核心成型工装。整套模具采用一模两腔的对称布局设计，能够在单次合模作业中同时完成两个瓶体的吹塑成型，相比单腔模具可有效提升单位时间内的生产效率，适配中高速吹塑设备的生产节拍，满足快消品行业大批量包装容器的供货需求。模具整体分为定模安装侧、动模成型侧两大主体部分，合模面采用精准的定位销结构保证合模精度，避免成型过程中出现合模错位导致的瓶体飞边、壁厚不均等质量问题。成型型腔完全复刻PET瓶的外形轮廓，从瓶口的螺纹衔接段、瓶身的曲面造型到瓶底的加强筋结构都做了精准的曲面拟合，保证吹制完成的瓶体外型规整，曲面过渡顺滑无突兀棱角，能够匹配后续的贴标、灌装、旋盖等全流程自动化生产工序。模具的安装侧预留了标准化的安装槽与固定孔位，可直接适配主流吹塑设备的模架安装接口，无需额外做安装位的二次加工，降低产线换模的调试成本。模具内部预留了冷却水道的布设空间，可在吹塑成型过程中快速带走型坯热量，缩短瓶体冷却定型时间，进一步提升生产效率，同时均匀的冷却布局也能保证瓶体各部位收缩率一致，避免出现瓶身变形、尺寸超差的问题。整套模具的开合模导向结构采用耐磨导向件，长期往复开合作业也能保持稳定的配合精度，延长模具的使用寿命，适配饮品生产企业长时间连续开机的生产需求。模具上的锁紧结构采用快拆式设计，日常维护清理型腔时可快速拆分，减少设备停机维护的时间，适配快消品行业旺季满负荷生产的作业要求。
