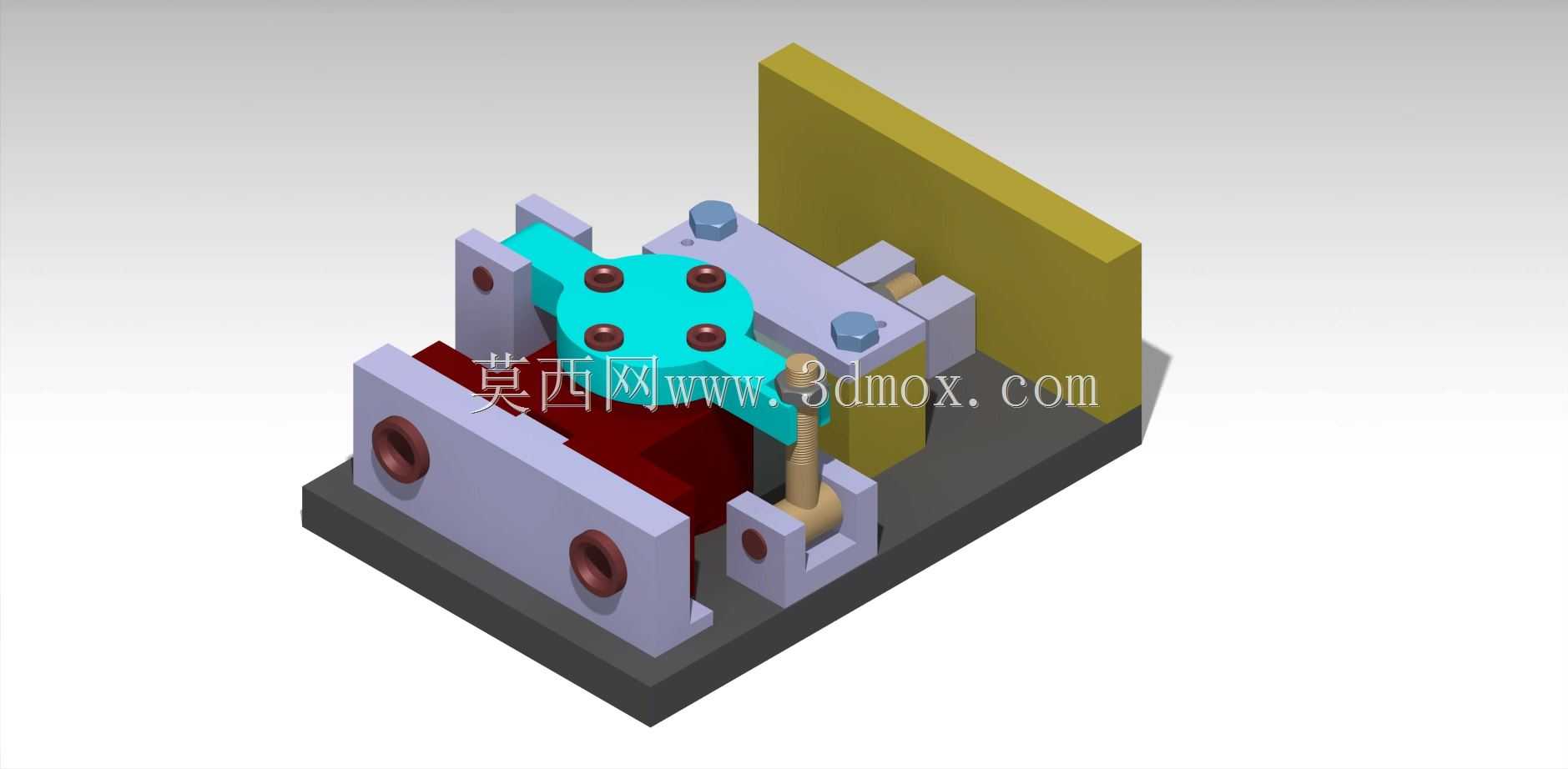

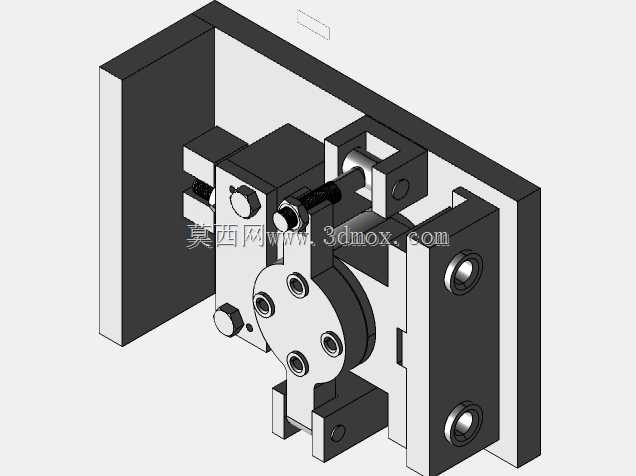

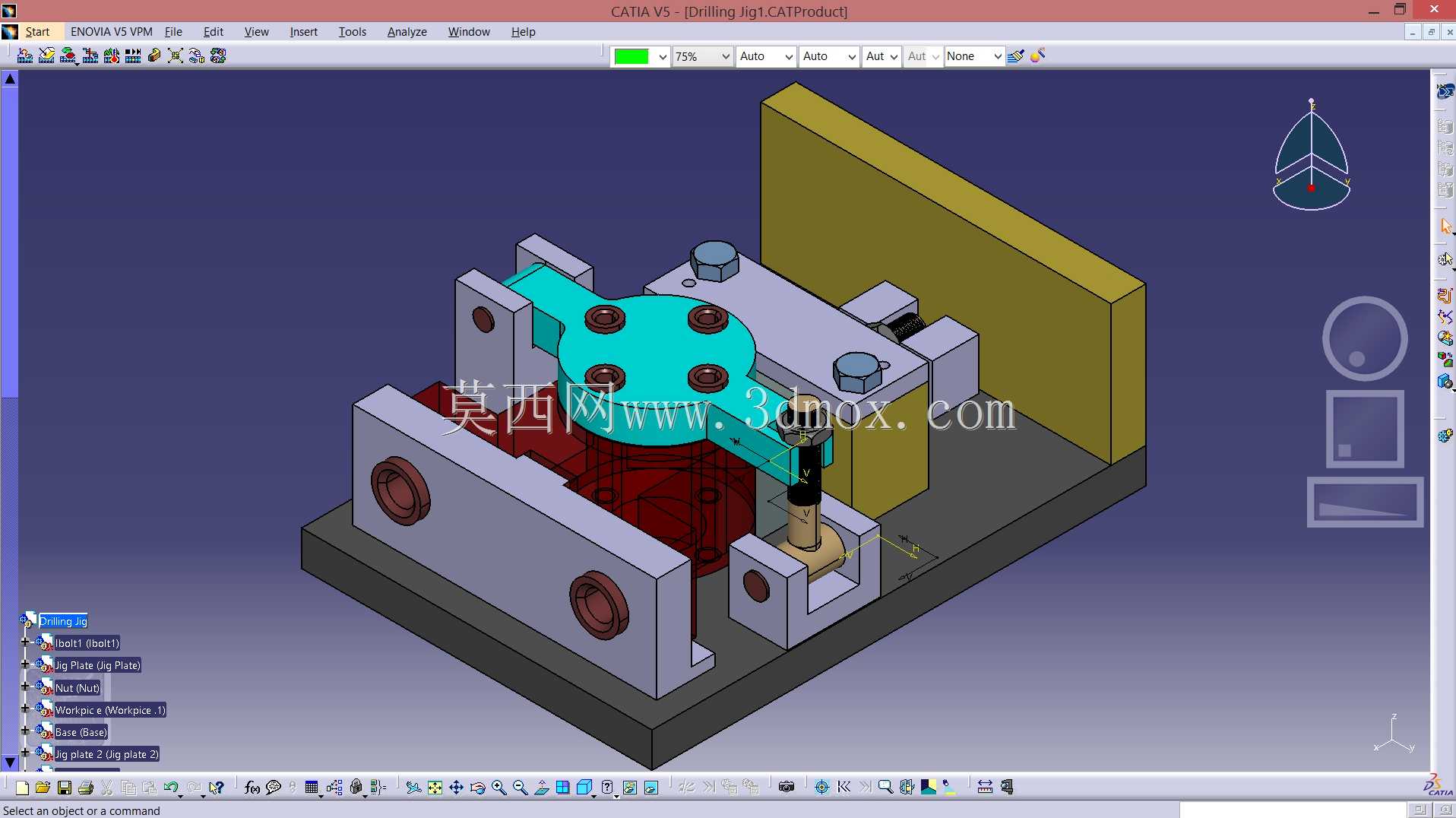

六孔加工专用钻床夹具结构设计

这款六孔加工钻模是面向机械加工工序中批量零件孔位加工场景设计的专用工装夹具，主要应用于普通钻床、立式铣床的孔系加工作业环节，能够在中小批量零件生产过程中，快速完成工件的定位装夹，保证六个待加工孔的位置精度、尺寸一致性，大幅降低人工划线找正的辅助工时，减少对操作工人技能等级的依赖，稳定批次加工的零件质量。

从实际用途来看，该钻模针对需要在特定工位加工六个均匀分布或指定位置孔的零件设计，可直接安装在标准钻床工作台面上，通过夹具体底部的安装基面与工作台T型槽配合完成固定，无需额外制作过渡连接基板，安装边界适配多数中小型台式钻床、立式钻床的工作台尺寸范围，整体结构紧凑，占用工作台面空间小，操作时工人可在夹具正面完成工件装卸、钻套对位的全部操作，作业动线流畅无干涉。

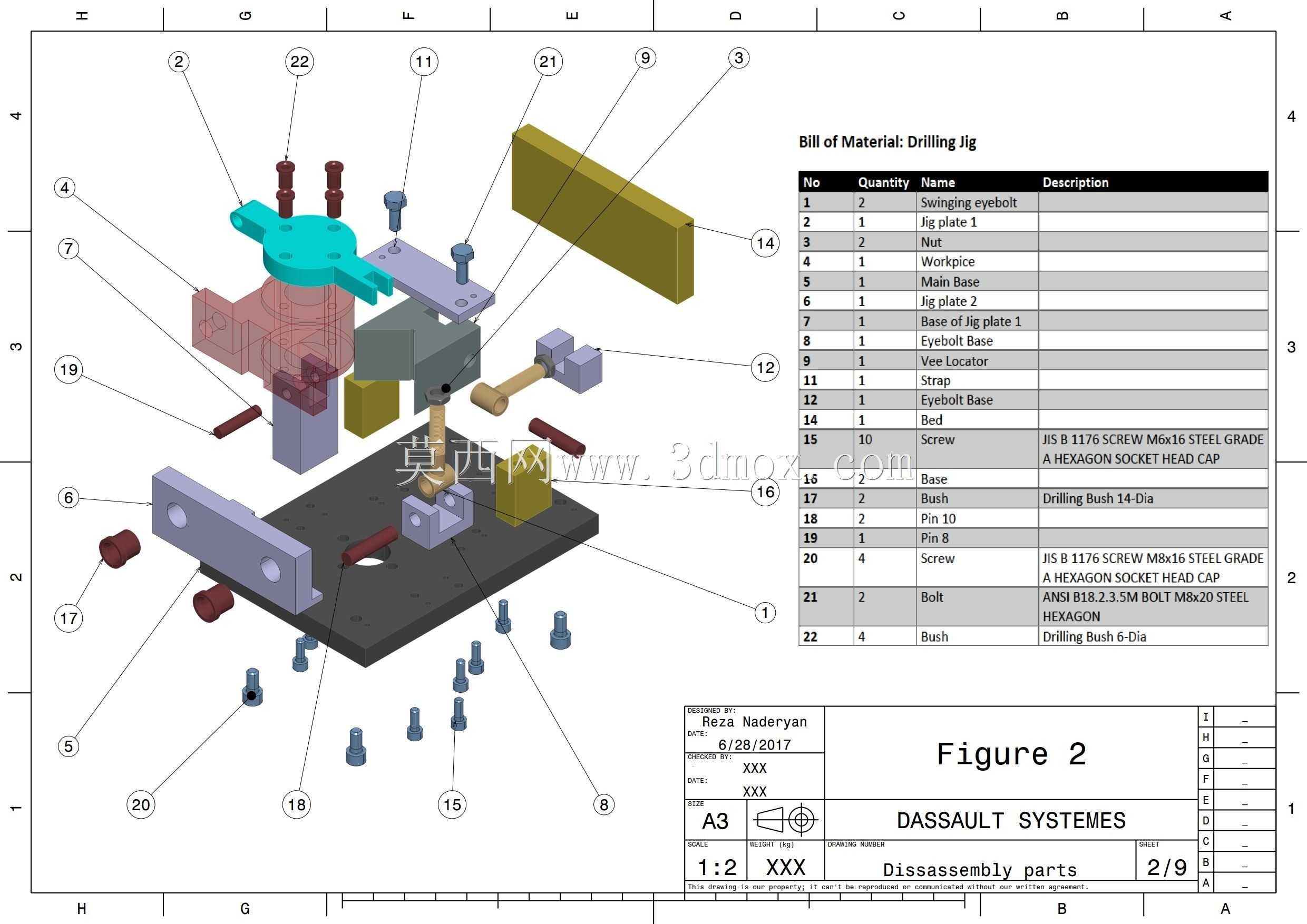

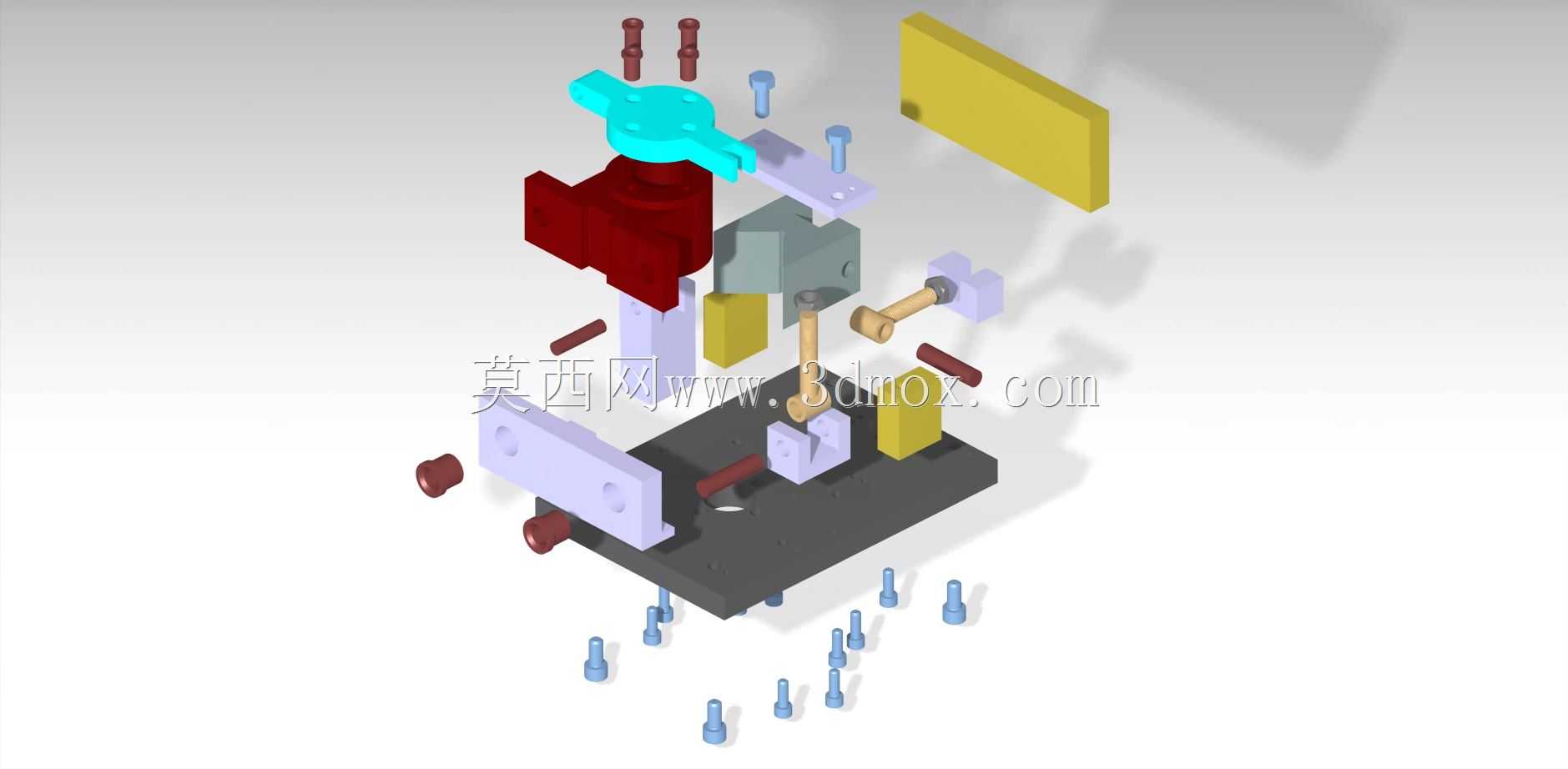

在功能特性上，该夹具采用了定位元件与夹紧机构分离的布局设计，定位部分依靠夹具体上的两个侧向定位销与端面挡块实现工件的完全定位，限制工件六个自由度，保证每次装夹的工件位置一致；夹紧机构采用螺旋夹紧与压板配合的方式，夹紧力方向垂直于工件主要定位基面，夹紧行程足够适配同系列不同厚度规格的工件装夹，夹紧后不会出现工件翘起、移位的问题。钻模板部分采用可拆卸式结构，钻套选用标准耐磨钻套，可根据加工孔径更换对应规格的钻套，引导钻头准确进给，避免钻孔过程中钻头偏斜，保证孔的垂直度与位置度公差满足加工要求。夹具侧面设置的排屑空间可让钻孔产生的切屑自然下落，不会堆积在定位基面影响后续装夹精度，日常清理维护十分便捷。

从设计思路来看，整体结构遵循了工装夹具设计的基准重合原则，将工件的设计基准作为定位基准，减少基准不重合带来的加工误差；夹紧力作用点设置在工件刚性较好的部位，避免夹紧力导致工件变形；所有操作元件都布置在工人易于触及的区域，装卸单个工件的时间可控制在十秒以内，大幅提升单工序加工效率。夹具体采用整体式基座设计，刚性充足，能够承受钻孔过程中的切削振动，长期使用不会出现结构变形，保证加工精度的长期稳定性。
