简易真空除湿工装夹具结构设计

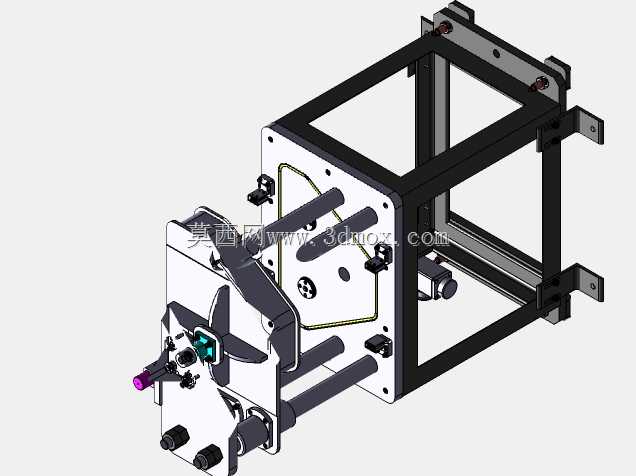

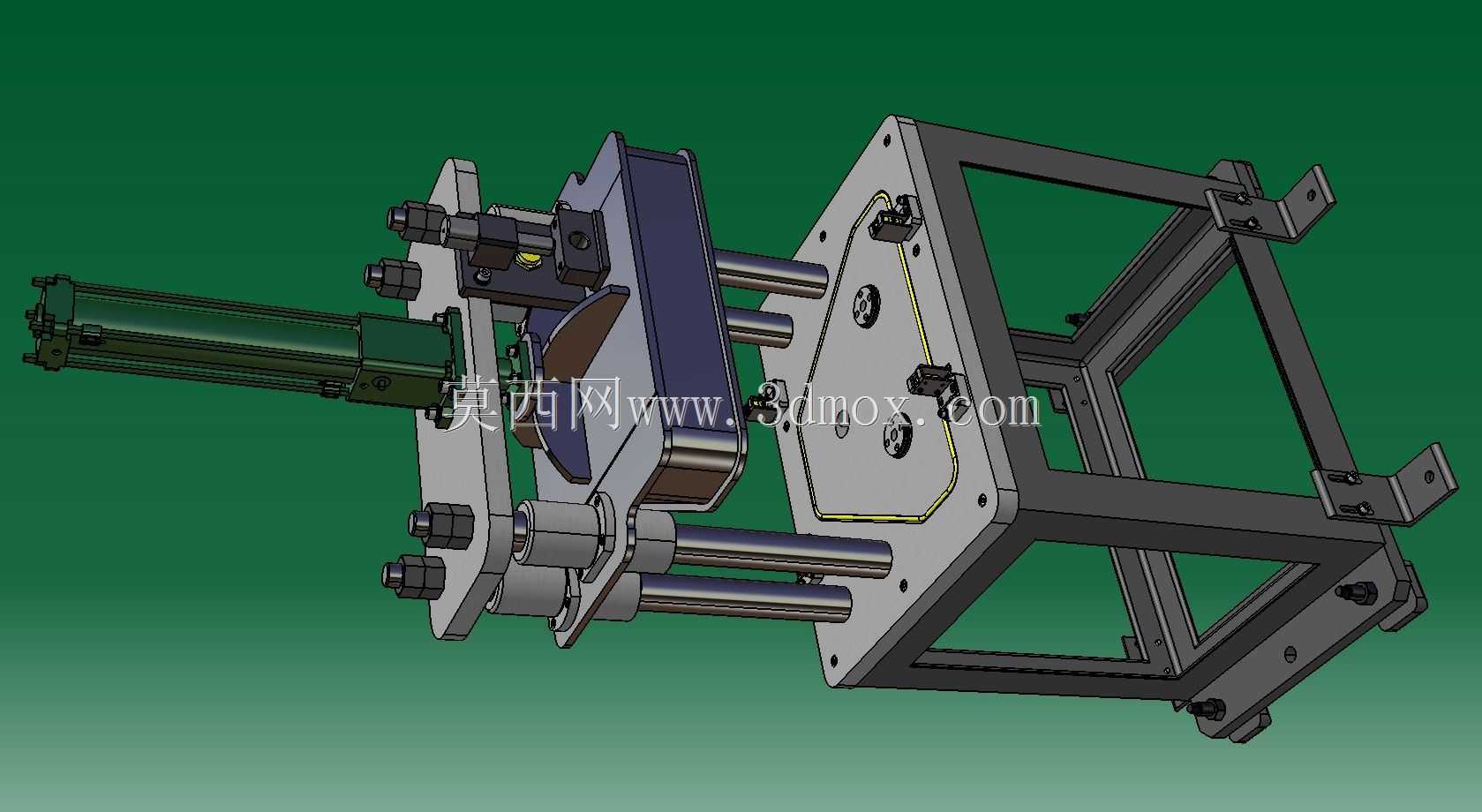

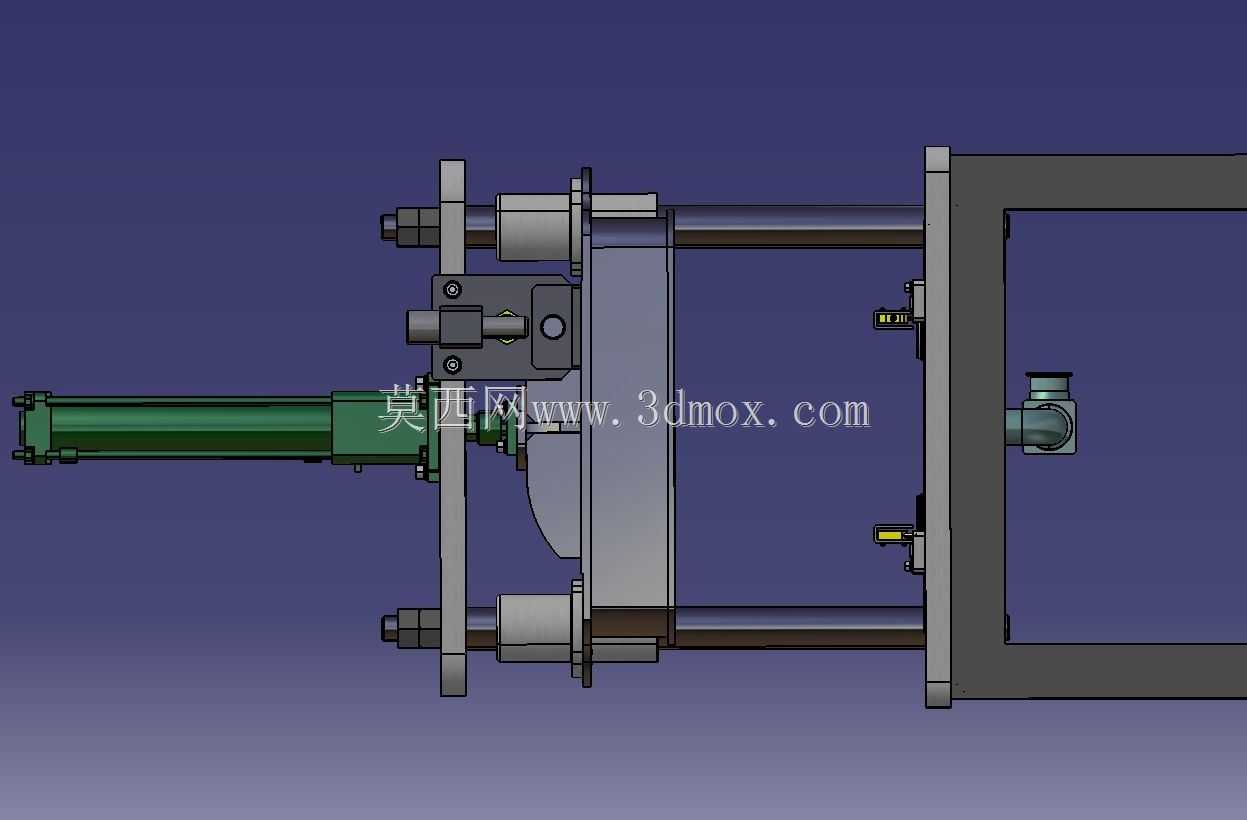

该装置主要面向小型精密零部件加工、电子元器件封装、实验室小型样品处理等需要局部低湿真空环境的作业场景，可独立作为小型工位级除湿处理单元使用，也可集成到小型自动化产线的预处理工位，完成待加工工件表面附着水汽的抽除作业，避免水汽残留导致的焊接虚接、涂层附着力不足、精密配合面锈蚀等常见工艺问题。装置采用卧式驱动配合方形密封腔体的布局，左侧配置线性驱动缸体作为动力执行端，通过多根平行导向光轴传递推拉力，带动密封端盖完成腔体的开合动作，导向光轴搭配线性轴承做滑动支撑，可保证端盖开合过程的同轴度，避免密封面偏斜导致的真空泄漏问题；中部为密封工作腔体，腔体端面开设密封槽用于嵌入密封圈，端盖压紧后可形成密闭的真空腔室，腔室侧壁预留真空接口用于连接外部真空发生设备，可根据作业需求调整腔体内的真空度，满足不同除湿工艺的参数要求。外部采用方管拼接的框架作为承载主体，框架通过螺栓拼接成型，各安装面预留对应安装孔位，既可以将整套装置固定在工作台面使用，也可加装脚轮作为移动式处理单元灵活调配工位。设计过程中优先考虑了作业操作的便捷性，驱动端的行程匹配腔体的开合距离，端盖完全打开后可留出足够的取放料空间，方便操作人员上下工件；腔体内部可根据处理工件的形态更换适配的置物托架，无需改动主体结构即可适配不同规格的工件处理需求。整体结构的安装边界紧凑，框架的长宽尺寸适配常规小型工作台的台面尺寸，驱动缸伸出后的总长度控制在单人可操作的工位范围内，无需额外占用过大的车间空间；各管路接口、驱动部件的安装位置预留了足够的维护操作空间，日常更换密封件、检修驱动部件时无需完全拆解主体框架，可降低日常维护的操作难度。整套装置的结构受力经过校核，框架承载部分可承受腔体抽真空时的外部压差作用力，导向部件可承受端盖开合过程中的侧向载荷，长期往复运行也不会出现结构变形、密封失效的问题，可满足工位级连续作业的使用需求。
