立式手动焊接压紧摆动夹具结构

这款立式手动摆动压紧夹具，是金属焊接加工场景中应用极为广泛的定位工装，主要用于焊接作业前对被加工零件的快速压紧固定，避免焊接过程中工件受热变形、受外力移位，保障焊接位置精度与焊缝成型质量，在五金件焊接、钣金拼接、小型钢结构组焊、汽配零件点焊等工位都能见到这类夹具的身影，是焊接工装台面上最常用的手动压紧元件之一。

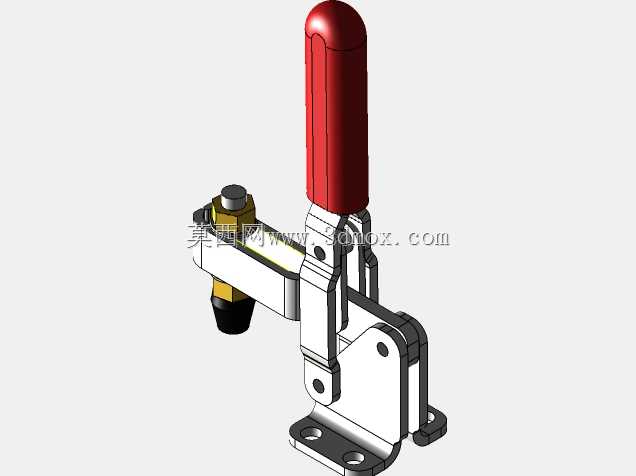

从功能特性来看，这款夹具采用垂直式压臂摆动结构，操作时向上扳动红色绝缘手柄即可带动压臂快速抬起，留出足够的工件取放空间，向下压合手柄时，连杆机构会越过机械死点，形成稳定的自锁压紧状态，即便在焊接过程中受到振动、工件热胀应力的影响，压臂也不会意外松脱，能够持续提供稳定的压紧力，压头端部采用可调式橡胶压头设计，既可以根据工件的厚度、压紧面高度调整压头伸出长度，适配不同尺寸规格的工件固定需求，也能避免刚性压头直接接触工件表面造成压痕、划伤，保护工件外观质量。

在设计思路上，这款夹具采用了经典的肘节连杆增力结构，通过多组铰接连杆的力臂转换，操作人员仅需施加很小的手柄扳动力，就能在压头端输出数倍的压紧力，操作省力且压紧可靠；底座采用带安装孔的法兰式结构，两个对称的长圆形安装孔可以适配不同的螺栓安装间距，既可以通过螺栓直接固定在焊接工装平台的T型槽上，也可以固定在专用焊接夹具的基板上，安装调整十分灵活；手柄部分采用全包覆的红色绝缘防滑胶套，既可以提升操作握持的摩擦力，避免手上沾有焊接飞溅、油污时操作打滑，也能在焊接工位起到一定的绝缘防护作用，提升操作安全性。

从安装边界来看，这款夹具的底座安装面平整，整体结构紧凑，竖直放置时占用的台面空间较小，压臂的摆动行程覆盖常规小型钣金件、五金焊接件的压紧厚度范围，压头的水平伸出距离可以满足距离安装边一定位置的工件压紧需求，不需要额外加装延长压臂就能适配多数常规焊接工件的固定场景，铰接转动部位都预留了合理的配合间隙，长期重复使用也不会出现卡滞、晃动的问题，整体结构耐用性强，能够适应焊接车间多飞溅、多粉尘的恶劣作业环境。
