手摇式家用小型磨碎压榨一体机结构

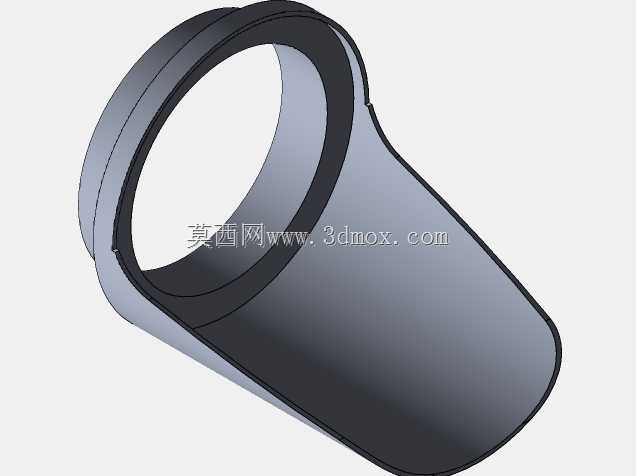

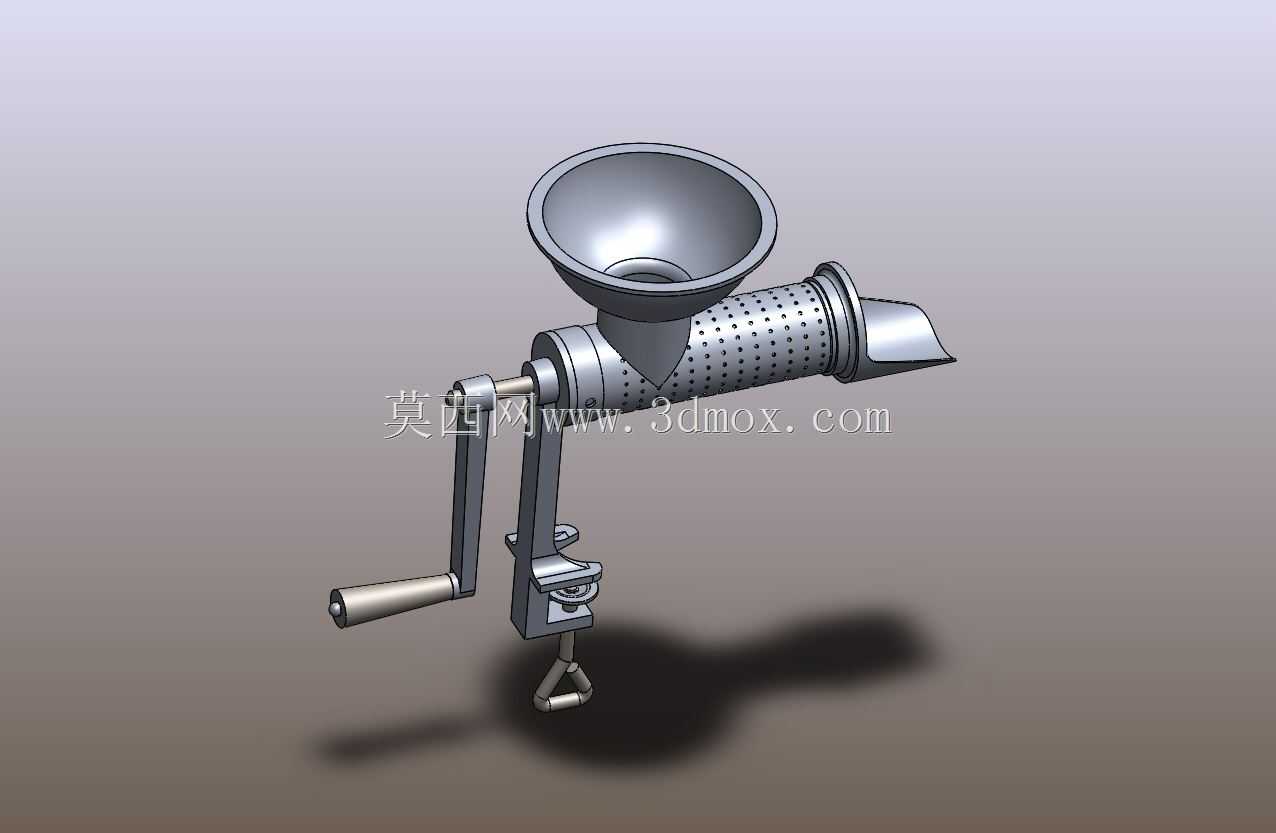

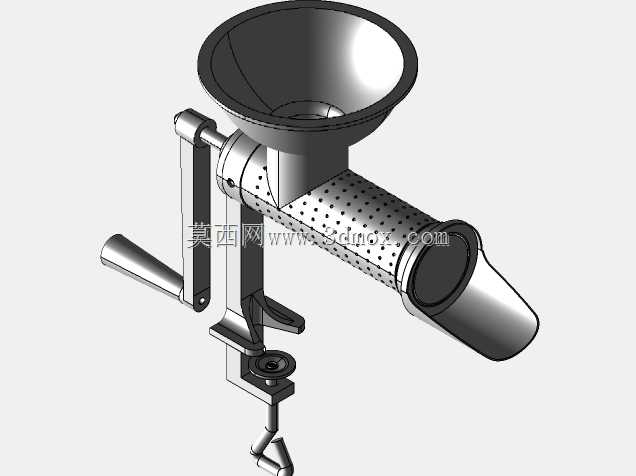

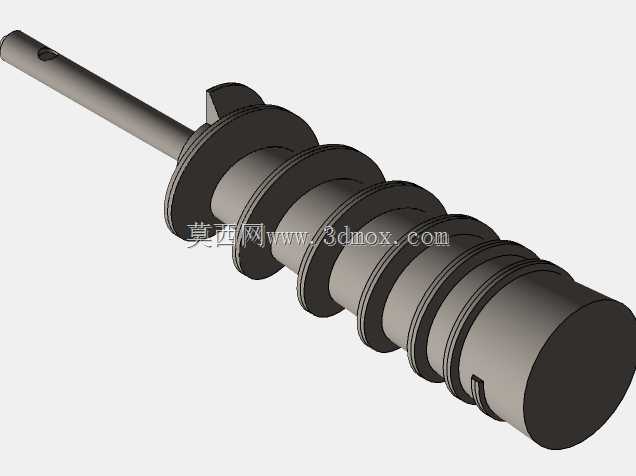

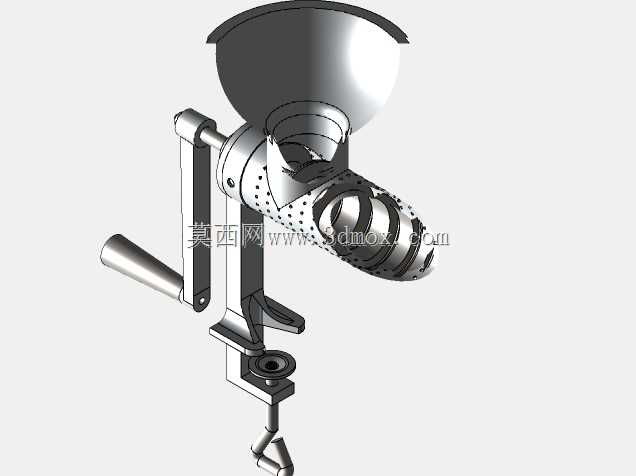

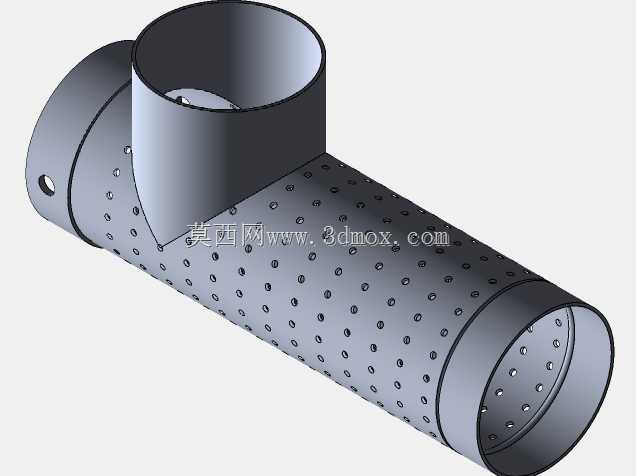

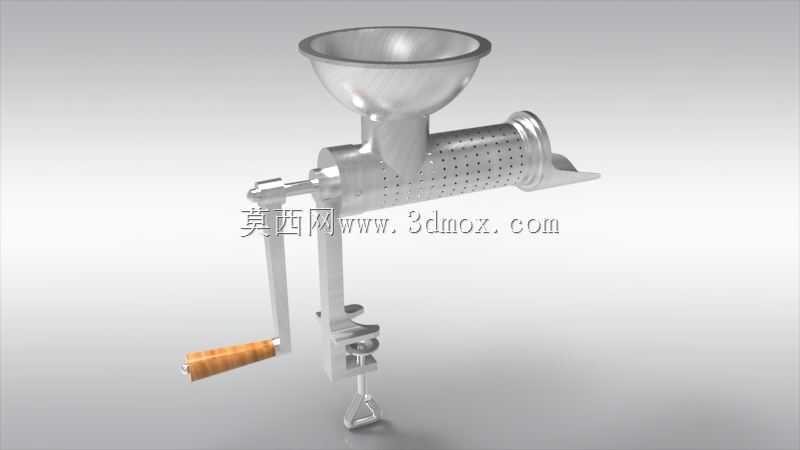

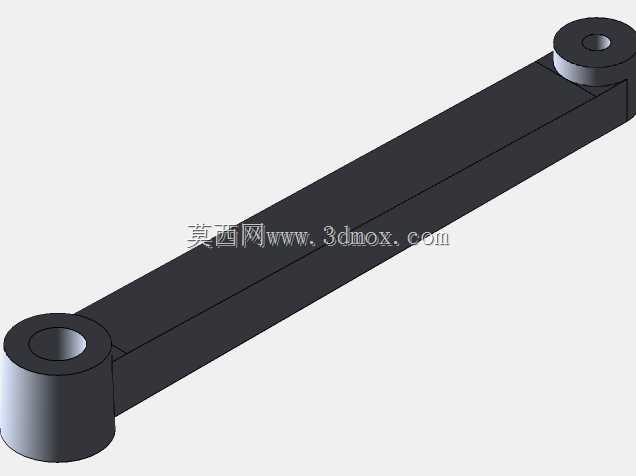

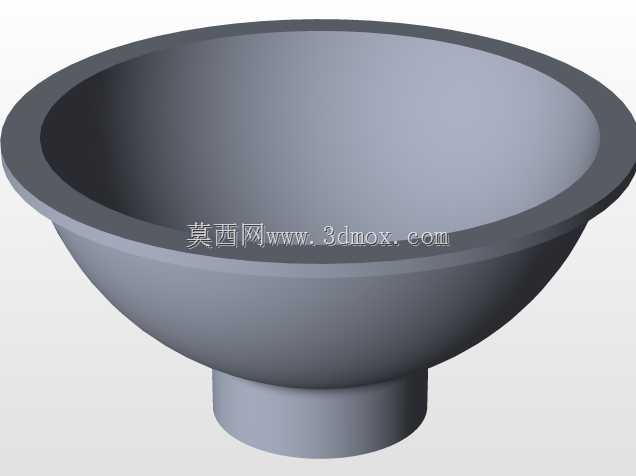

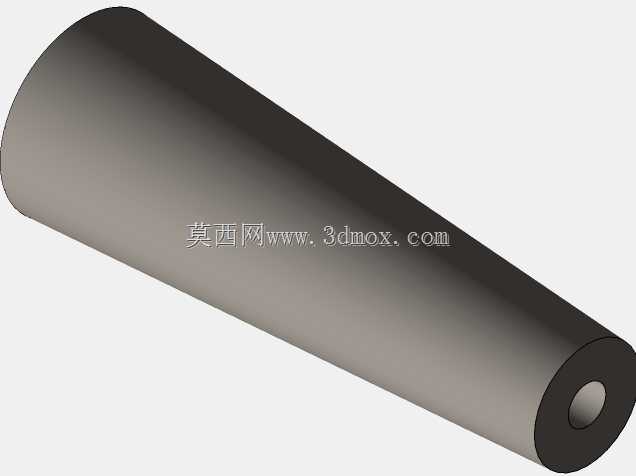

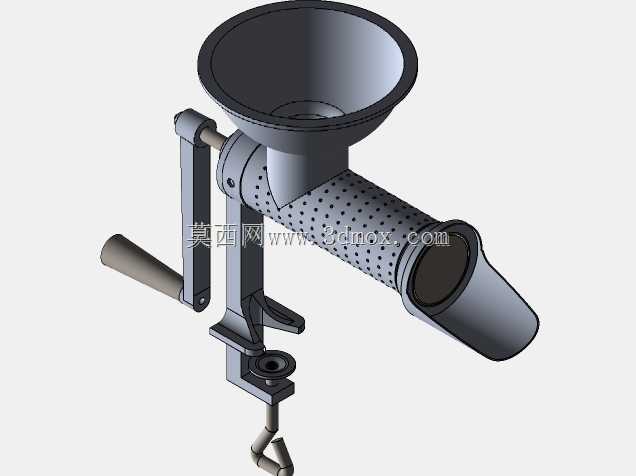

这款手动磨碎压榨设备主要面向家庭小型食品加工、小型餐饮作坊的细碎处理场景，能够满足日常食材研磨、果蔬压榨脱水、干性物料磨粉的多元使用需求，无需电力驱动即可完成作业，适配无供电的户外场景、流动摊位以及家庭日常零散加工的使用需求，相比电动加工设备具备更低的使用门槛与更高的使用灵活性。设备整体采用桌面夹装式固定结构，底部设置可调节锁紧夹座，能够适配不同厚度的桌面、操作台边缘，安装时只需旋转夹座的锁紧螺杆即可将设备牢牢固定在操作台面，安装边界仅需占用操作台边缘约12厘米的横向空间，纵向伸出长度约18厘米，不会过多占用操作台的可用面积，拆卸移动也十分便捷，可根据使用需求随时更换安装位置。设备核心功能结构分为进料、研磨压榨、出料三个部分，上方的漏斗形进料口采用大口径敞口设计，能够顺畅投入待加工的食材，避免物料卡堵在进料位置；中部的研磨压榨腔体采用带密集滤孔的筒状结构，在研磨物料的同时可自动实现固液分离，液体部分从筒壁滤孔流出，固体研磨成品从前端出料口导出，可同时完成磨碎与压榨两道工序，减少重复加工的步骤。驱动部分采用摇臂加木质握柄的结构，摇臂的力臂长度经过合理设计，操作时只需较小的握力即可带动内部的研磨螺杆转动，降低长时间操作的疲劳感，木质握柄贴合手部握持曲线，转动时不易打滑。整体设计思路围绕手动操作的省力性、结构的易拆装易清洁性展开，所有接触食材的部件均采用光滑金属材质，加工完成后可快速拆解进行清洗，避免食材残留滋生细菌，各部件的连接位置采用快拆式卡扣结构，无需额外工具即可完成整机的拆装维护。设备的研磨间隙可通过前端的调节旋钮进行调整，能够根据加工需求调整出料的粗细程度，既可以将干性五谷研磨成细粉，也可以将果蔬、肉类加工成粗颗粒状态，适配不同食材的加工要求，整体结构紧凑耐用，传动部件采用耐磨金属材质，能够承受长期手动操作的磨损，具备较长的使用寿命。
