剪式车载顶升支撑装置结构设计

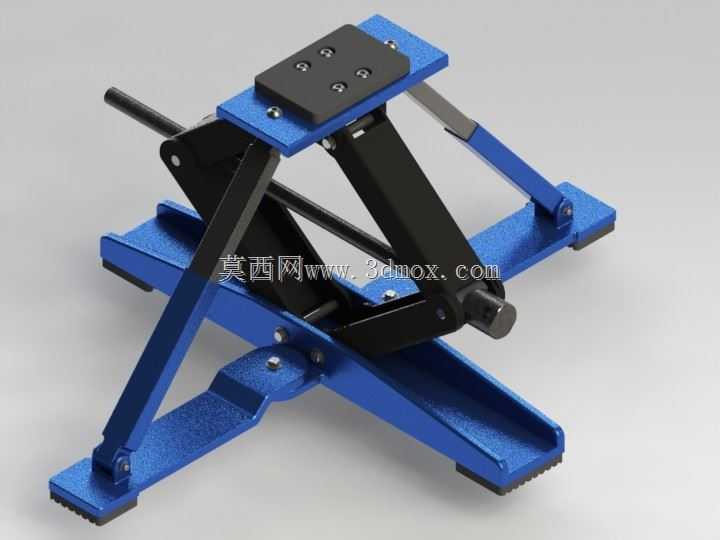

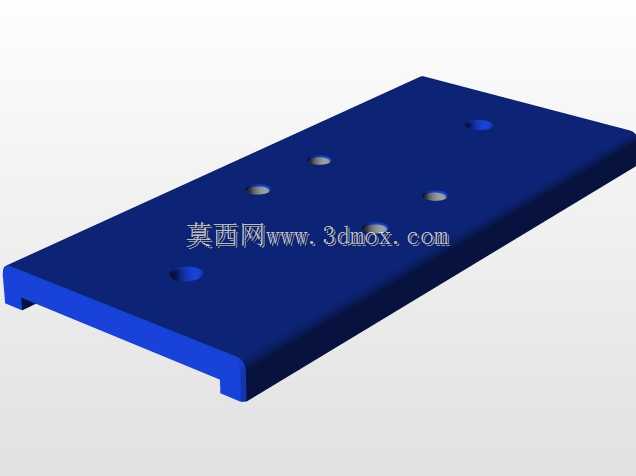

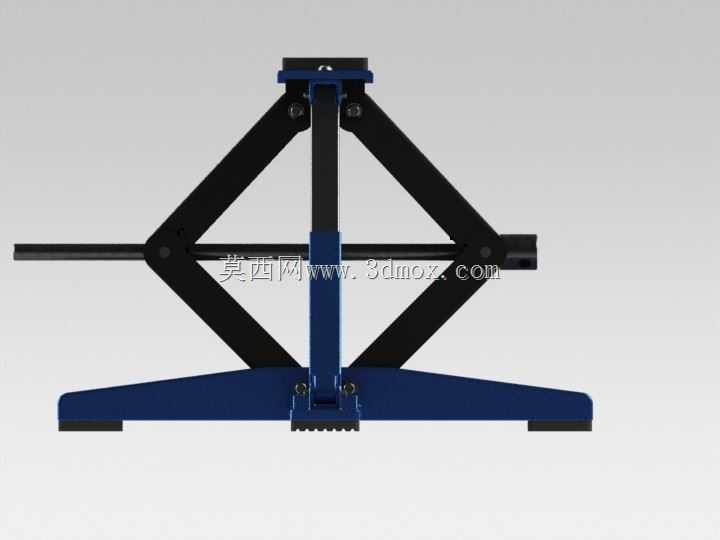

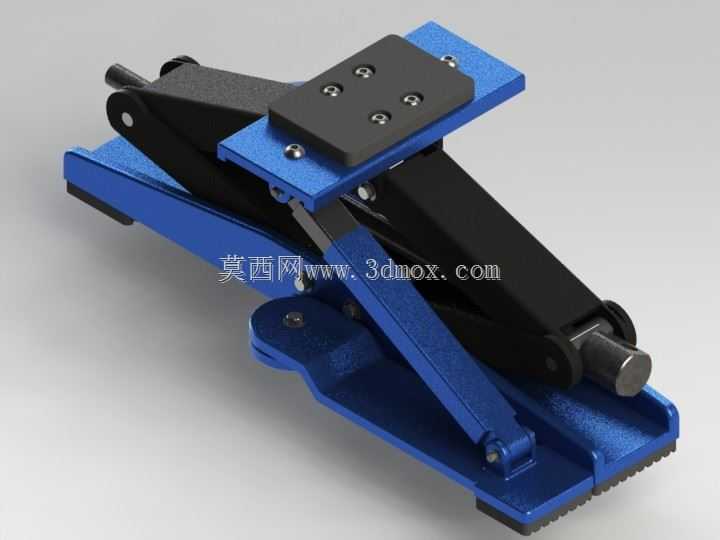

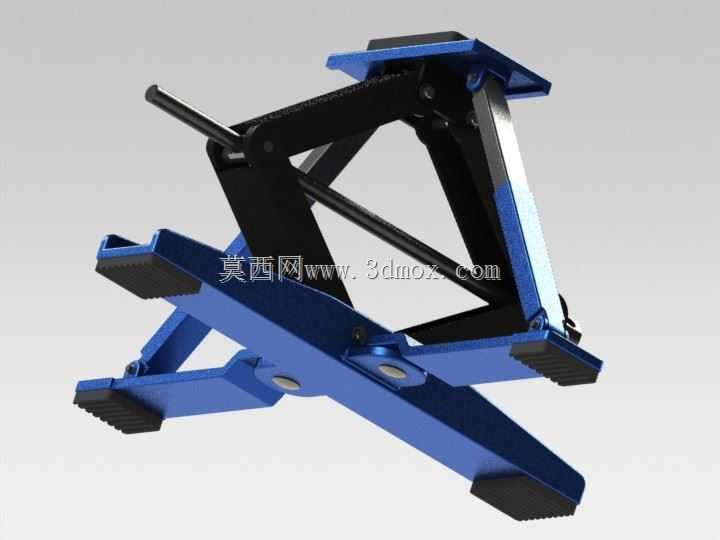

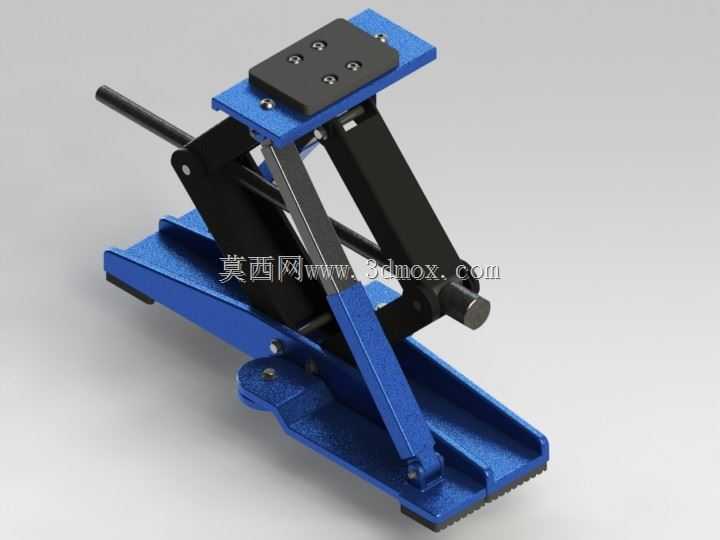

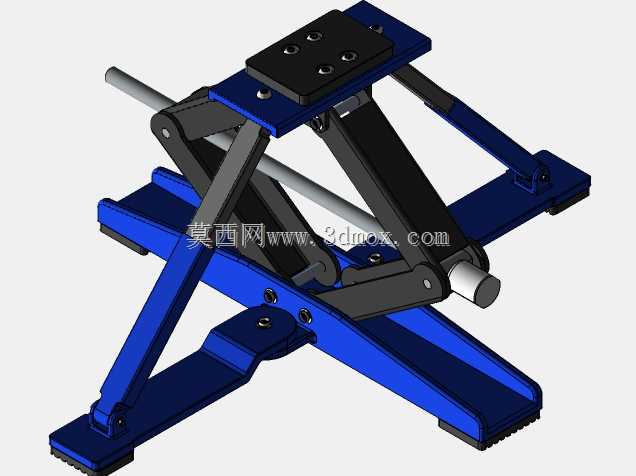

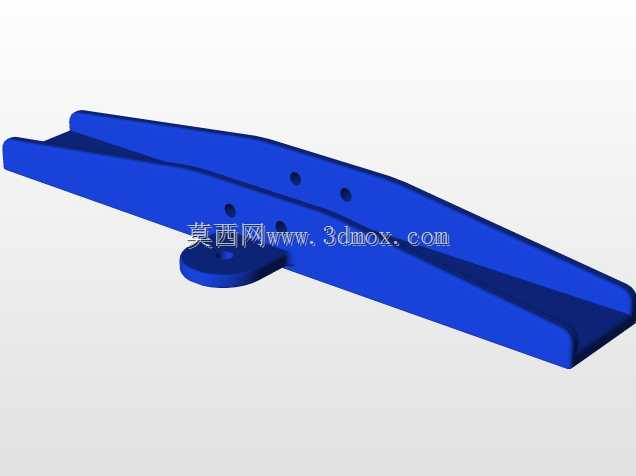

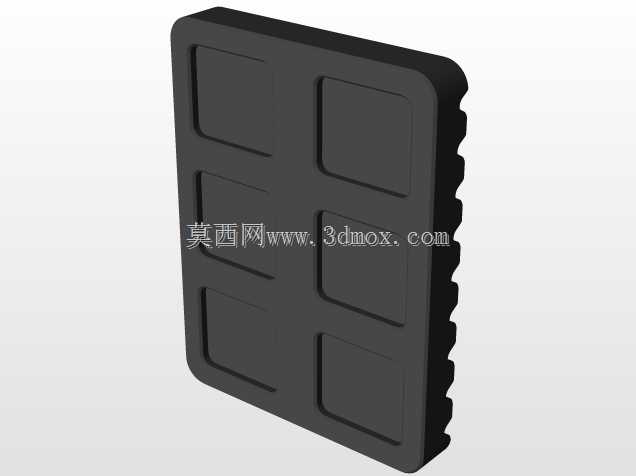

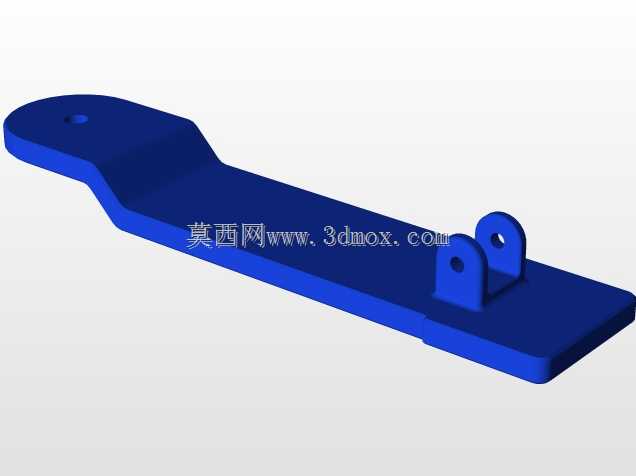

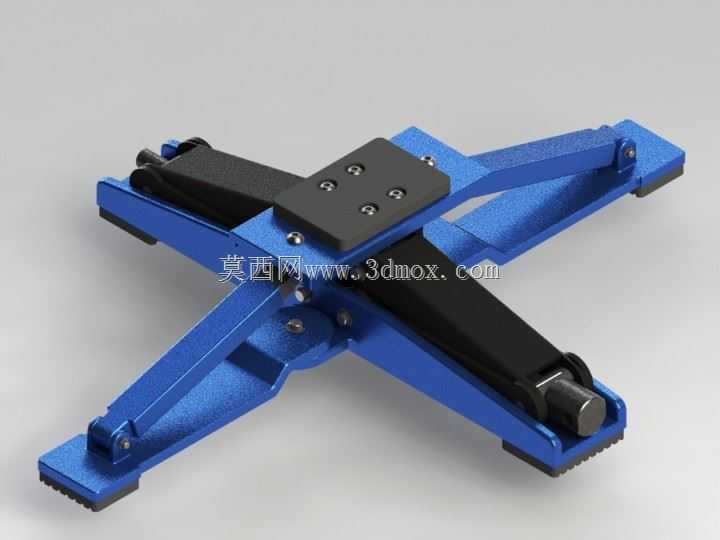

这款剪式顶升支撑装置主要面向民用车辆应急维保、小型设备低位安装调校、轻型构件临时支撑等场景，是汽修作业、设备装配、户外应急抢修领域常用的小型起重支撑工具，能够在狭小作业空间内完成稳定的重物顶升与高度维持作业，适配多数家用轿车、小型SUV的底盘顶升需求，也可用于生产车间内轻型工装的高度微调、仓储场景下重物的低位抬升作业。从功能特性来看，该装置采用对称剪式连杆结构作为核心传力架构，通过摇杆驱动中部丝杆转动，带动两组交叉连杆绕铰接点同步收拢或展开，实现顶部支撑平台的平稳升降，相较于传统立式顶升工具，其收拢状态下整体高度更低，能够伸入底盘间隙更小的车辆底部作业，展开后可获得充足的顶升行程，满足常规车辆换胎、底盘检修的高度需求。装置底部采用加宽加长的分体式支撑脚设计，每个支撑脚底面都做了防滑纹理处理，作业时能够与地面形成更大的接触面积，分散承重压力，避免在松软地面作业时出现下陷、侧倾的风险，顶部支撑平台设置了带安装孔位的防滑垫板，既可以增大与被支撑物体的接触摩擦力，也可通过螺栓连接适配不同规格的支撑接头，适配不同接触面的顶升需求，避免顶升过程中出现滑脱风险。在设计思路上，该结构优先考虑作业稳定性与操作便捷性，整体采用对称受力布局，所有铰接点均做了销轴加固处理，丝杆传动副选用梯形螺纹设计，具备良好的自锁性能，当顶升作业到达指定高度后，无需额外锁止结构即可维持支撑高度，避免负载下出现自动回落的安全隐患，操作摇杆的受力位置做了加长设计，作业时能够以更小的操作力完成顶升动作，降低使用者的劳动强度。从安装与作业边界来看，该装置收拢状态下整体厚度较薄，可轻松放入车辆后备箱储物槽、维修工具包内收纳，不占用过多储物空间，作业时仅需平整硬质地面即可展开使用，顶部平台的尺寸适配多数车辆底盘的顶升支撑点位置，无需额外加装转接配件即可直接作业，单台装置的额定承重覆盖家用乘用车的整备质量区间，能够满足常规应急维保的承重需求，整体结构无复杂液压、电控元件，日常仅需对铰接销轴、丝杆部位做简单润滑维护即可长期使用，故障率低，适配复杂户外作业环境下的使用需求。
