手机中框多工位气动铣削加工夹具

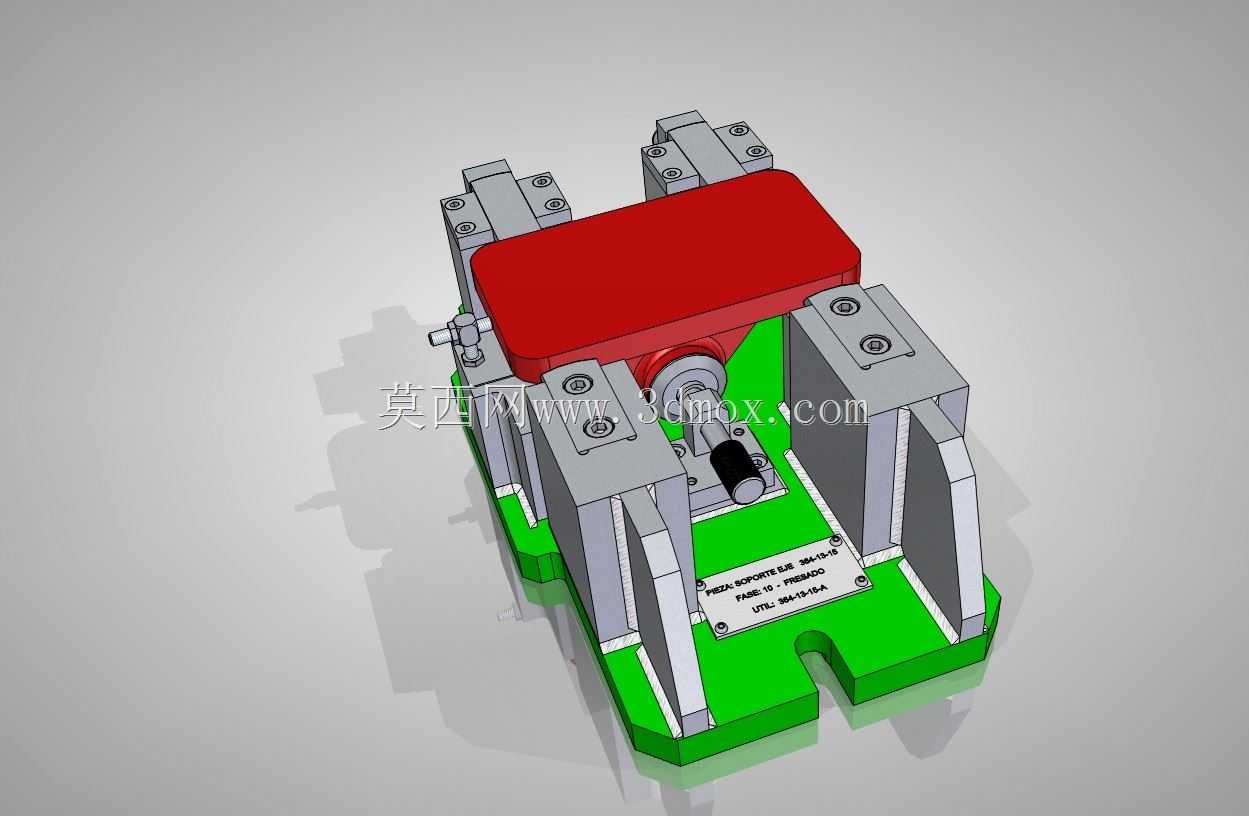

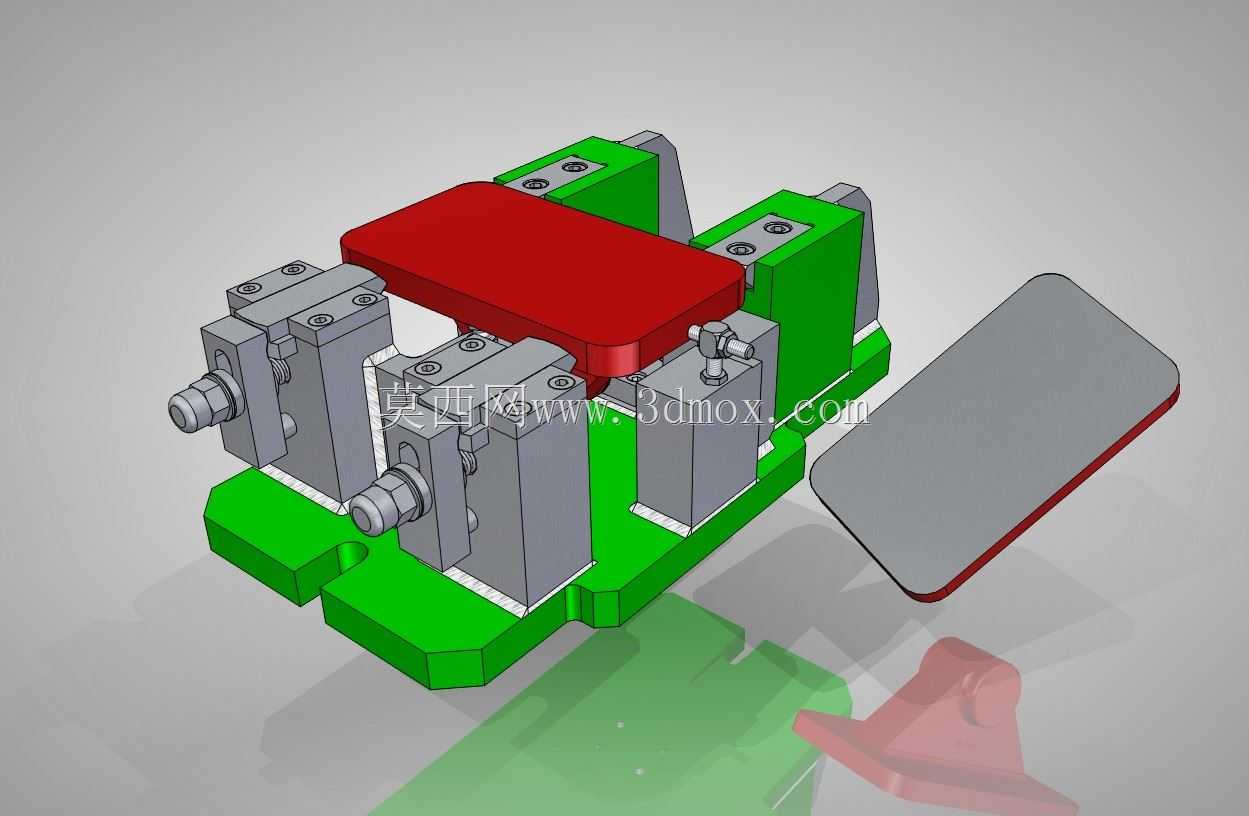

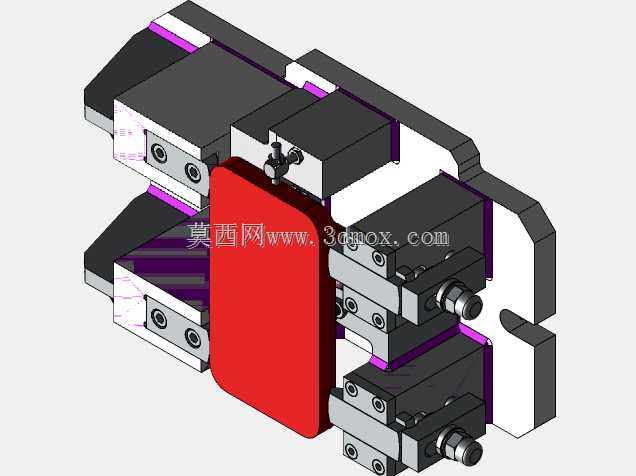

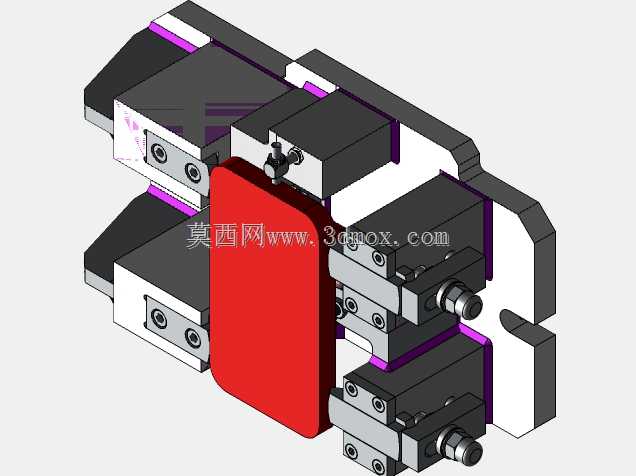

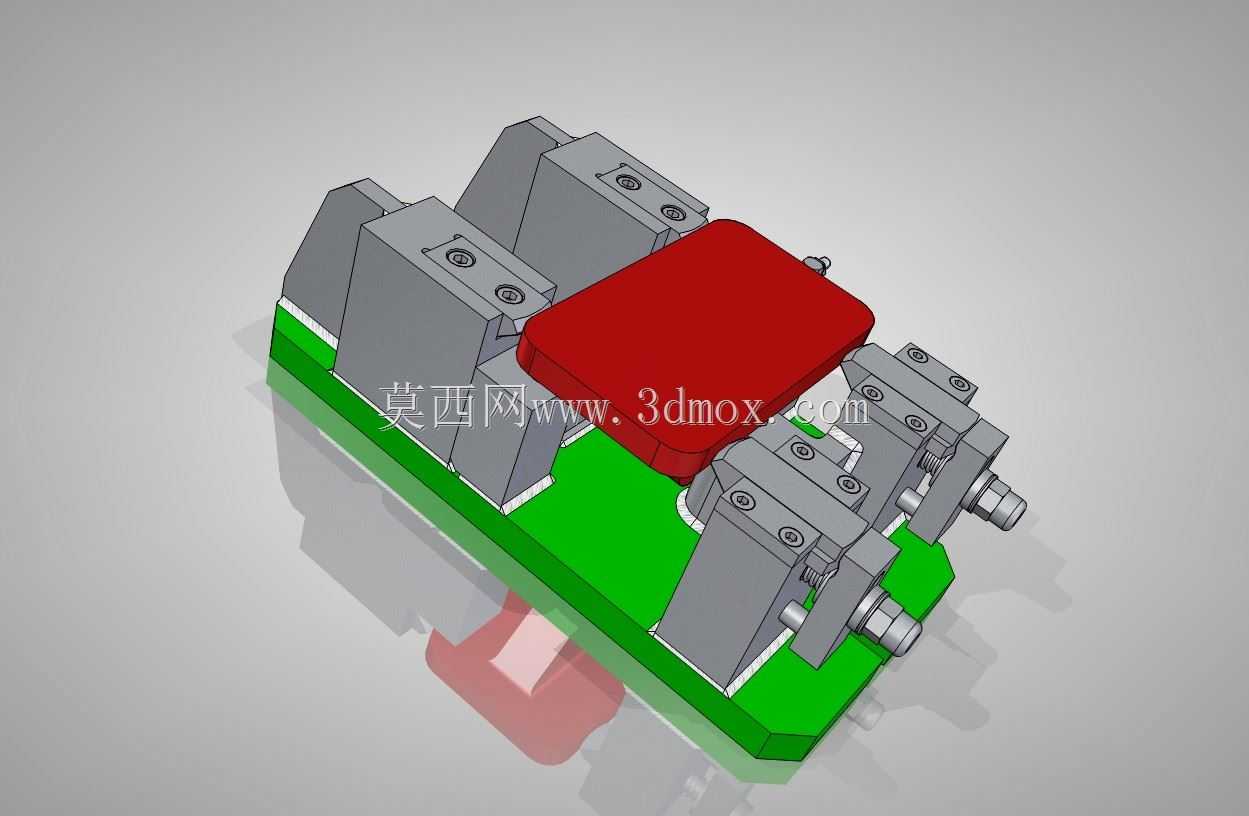

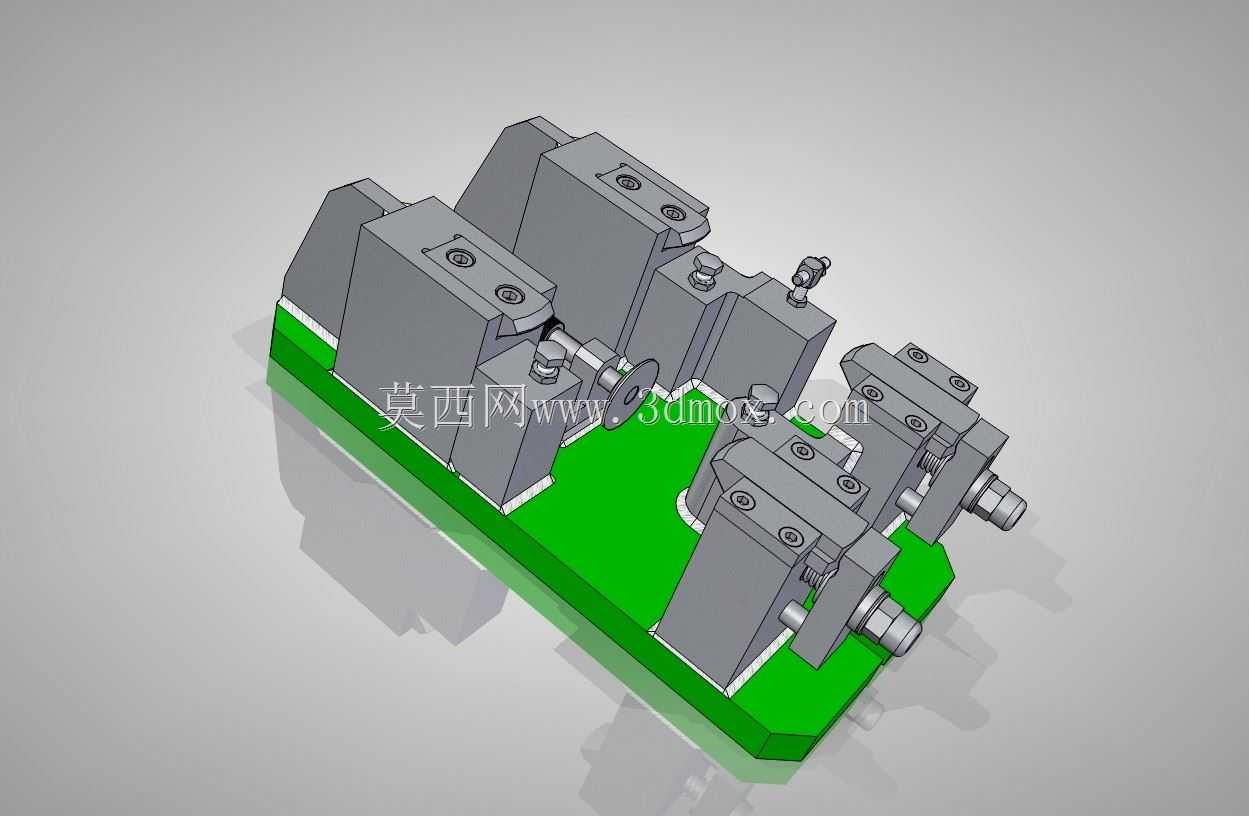

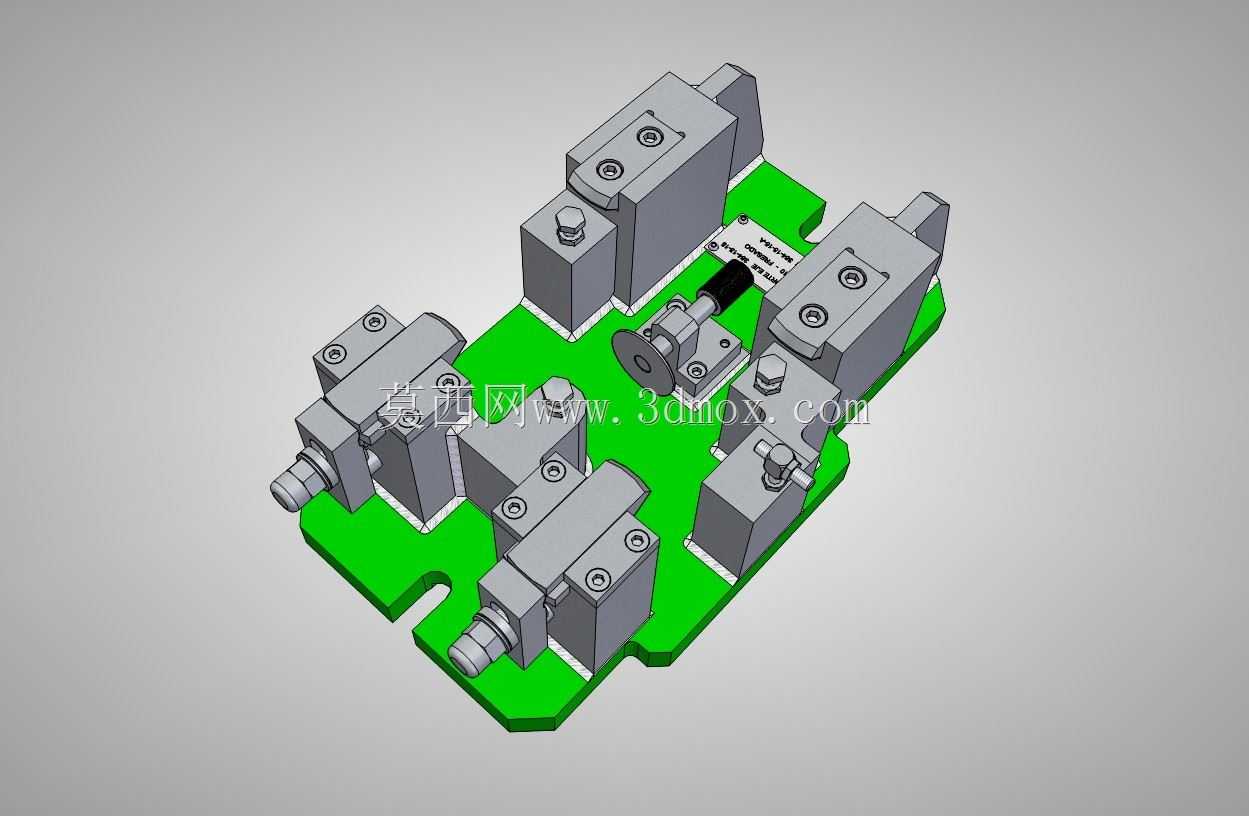

这款铣削夹具主要面向消费电子精密零部件的机加工生产场景，针对手机中框类薄壁异形零件的铣削工序设计，可适配立式加工中心、数控铣床等常规机加工设备的工作台安装，解决薄壁类通讯结构件装夹易变形、定位精度差、单工位加工效率低的行业痛点。夹具整体采用分体式模块化布局，底座为高刚性铸铁材质加工而成，底部设置标准T型槽安装位，可直接匹配多数机加工设备的工作台装夹尺寸，安装边界可覆盖常规中小型加工中心的工作台有效装夹区域，无需额外制作过渡转接板即可完成装夹固定。夹具共设置四个独立装夹工位，每个工位配备独立的侧向气动夹紧单元与定位基准块，定位块采用与工件内腔轮廓完全贴合的仿形设计，可实现工件的快速定位，装夹时无需反复找正，单批次可同时完成四件工件的铣削加工，大幅提升单工序的加工效率。夹紧单元采用侧向螺旋进给与气动辅助锁紧结合的结构，夹紧力可根据工件壁厚灵活调节，避免薄壁类零件装夹时出现压痕、变形问题，同时保证铣削过程中工件不会出现位移、振颤，有效保障加工面的平面度与尺寸精度。夹具的定位基准面经过精磨处理，整体形位公差控制在0.02mm以内，可保证每个工位的定位一致性，降低多工位加工带来的位置度误差。夹具体的排屑空间做了开放式设计，铣削过程中产生的金属切屑可顺着底座的斜面滑落，不会堆积在定位面与夹紧机构内，减少日常清理维护的工作量，同时避免切屑挤压导致的定位偏差。每个夹紧单元的易损压头采用可拆卸式设计，长期使用出现磨损后可快速更换，无需整体拆解夹具，降低生产维护成本。这款夹具可适配不同批次同类型手机中框的外形轮廓，更换对应仿形定位块即可快速切换生产型号，能够满足消费电子零部件快速迭代的生产需求，在小批量多品种的精密机加工场景中具备极强的适配性，可有效降低生产换型的时间成本，提升设备的实际稼动率。
