可调式水平夹持固定工装夹具结构

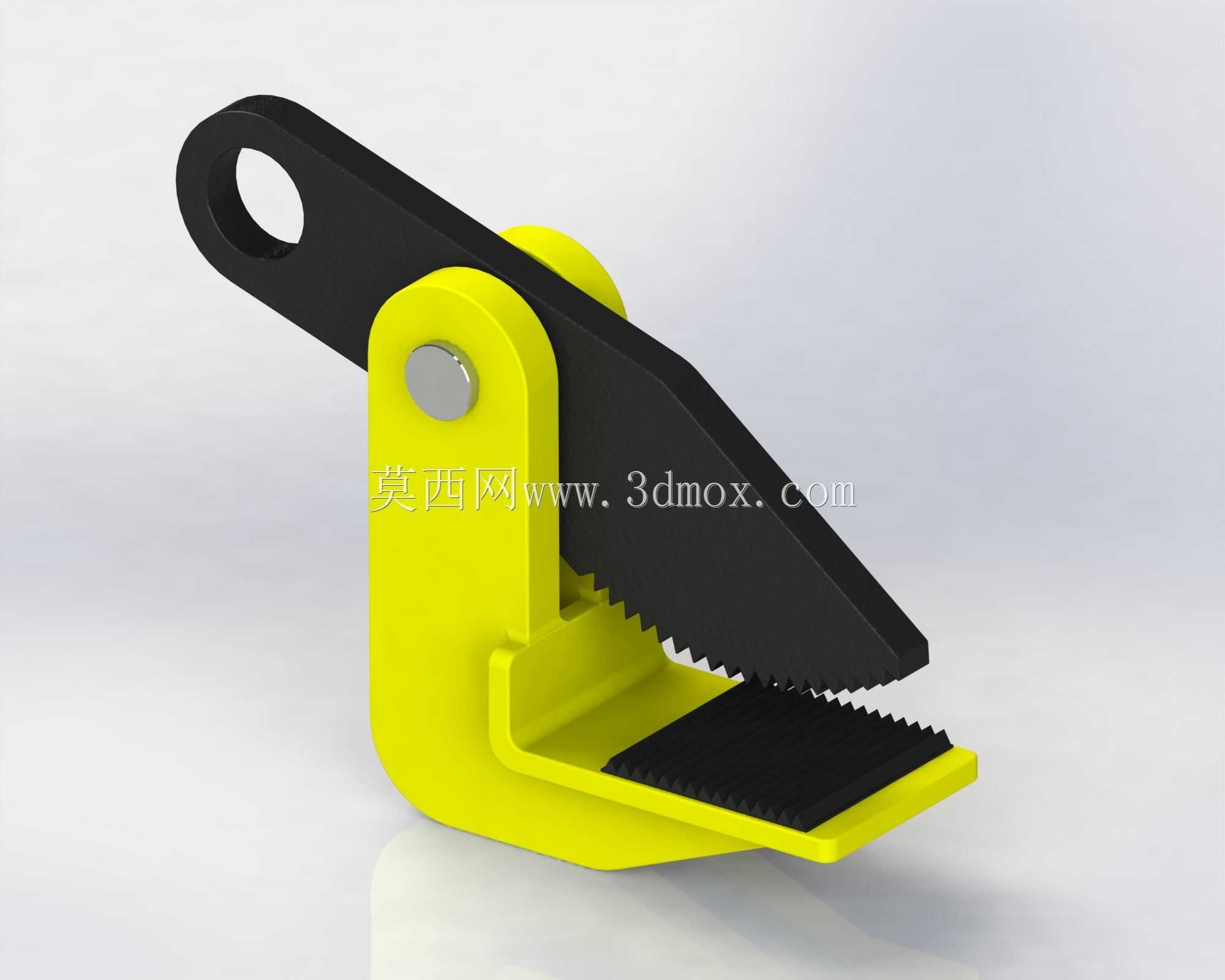

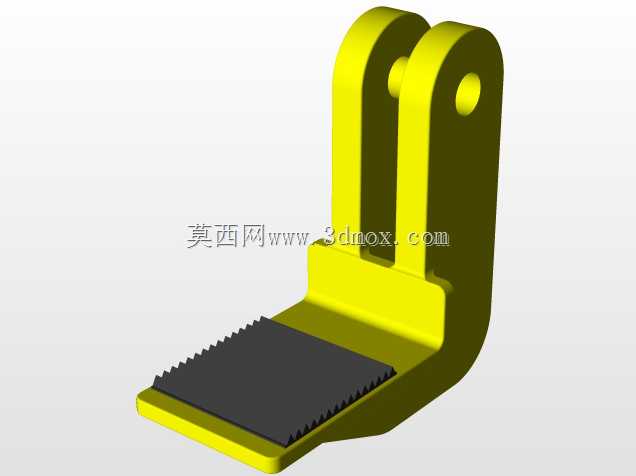

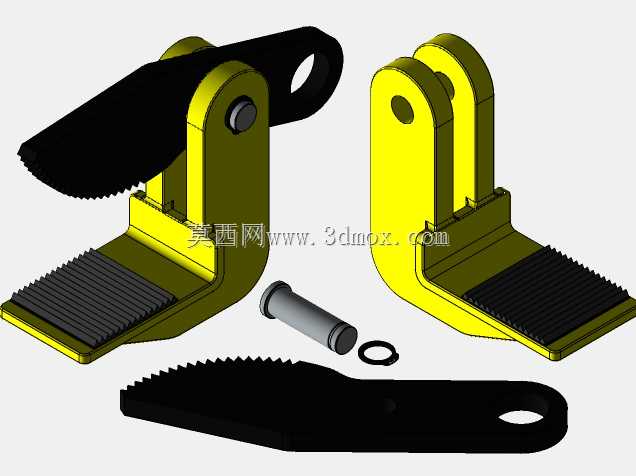

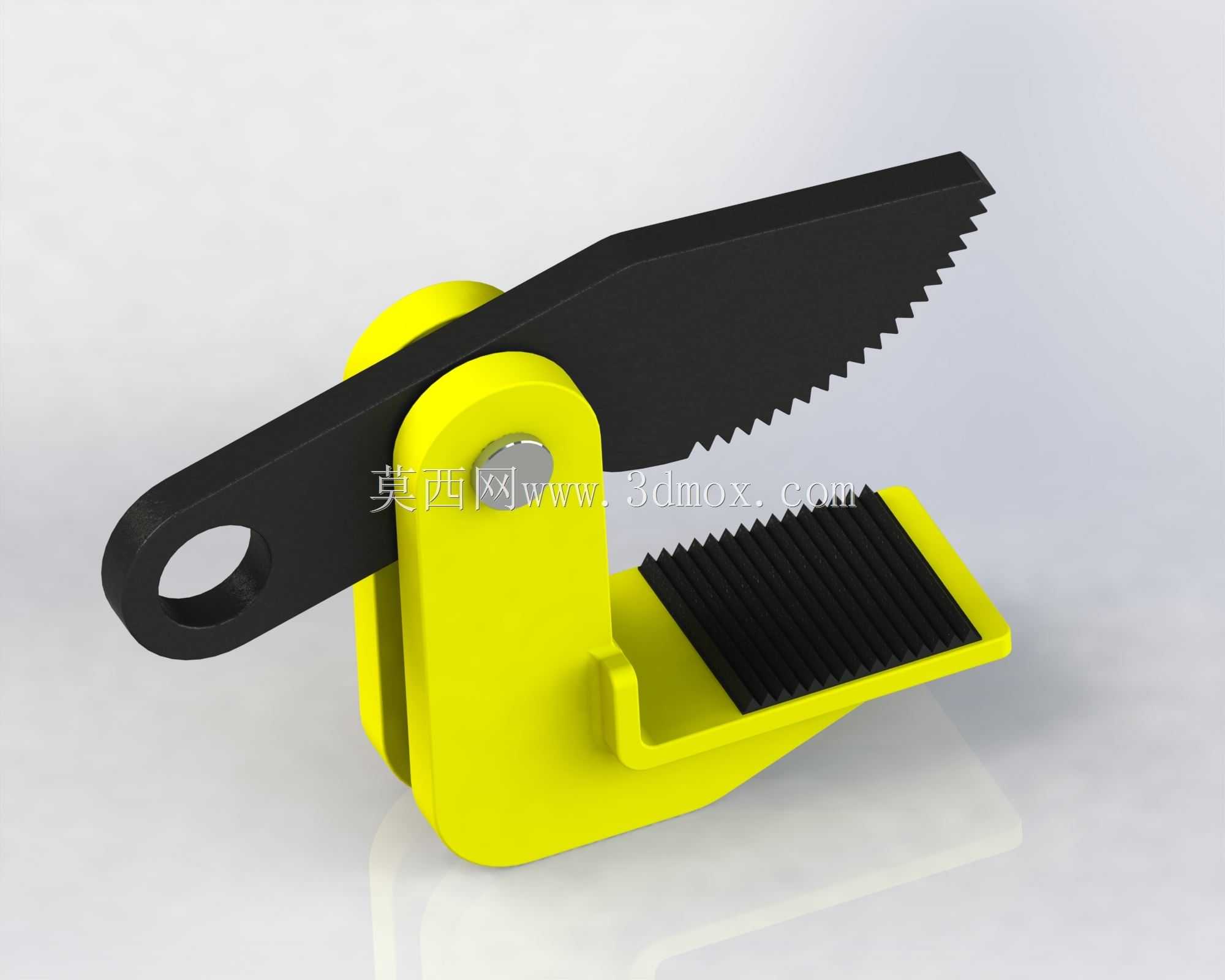

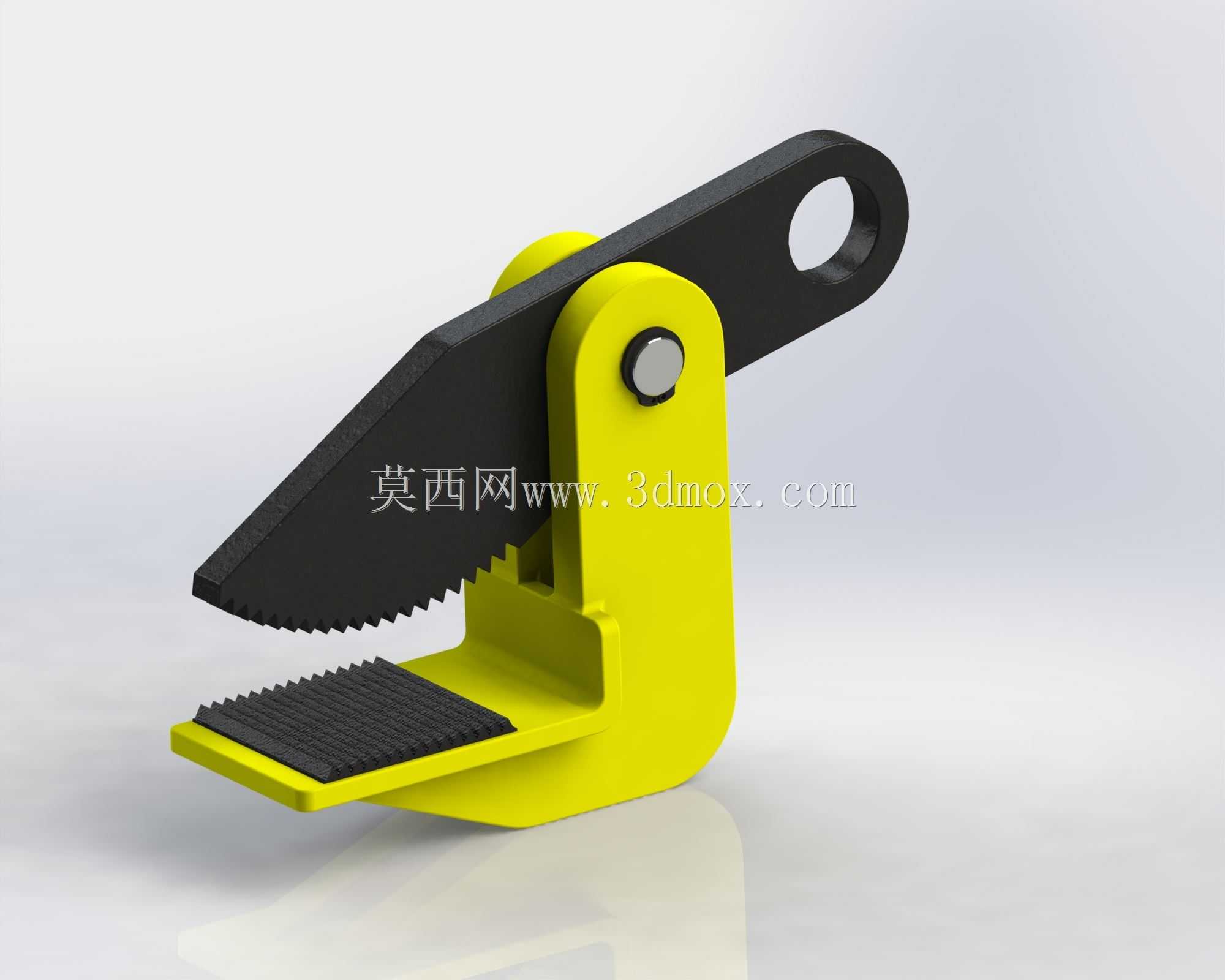

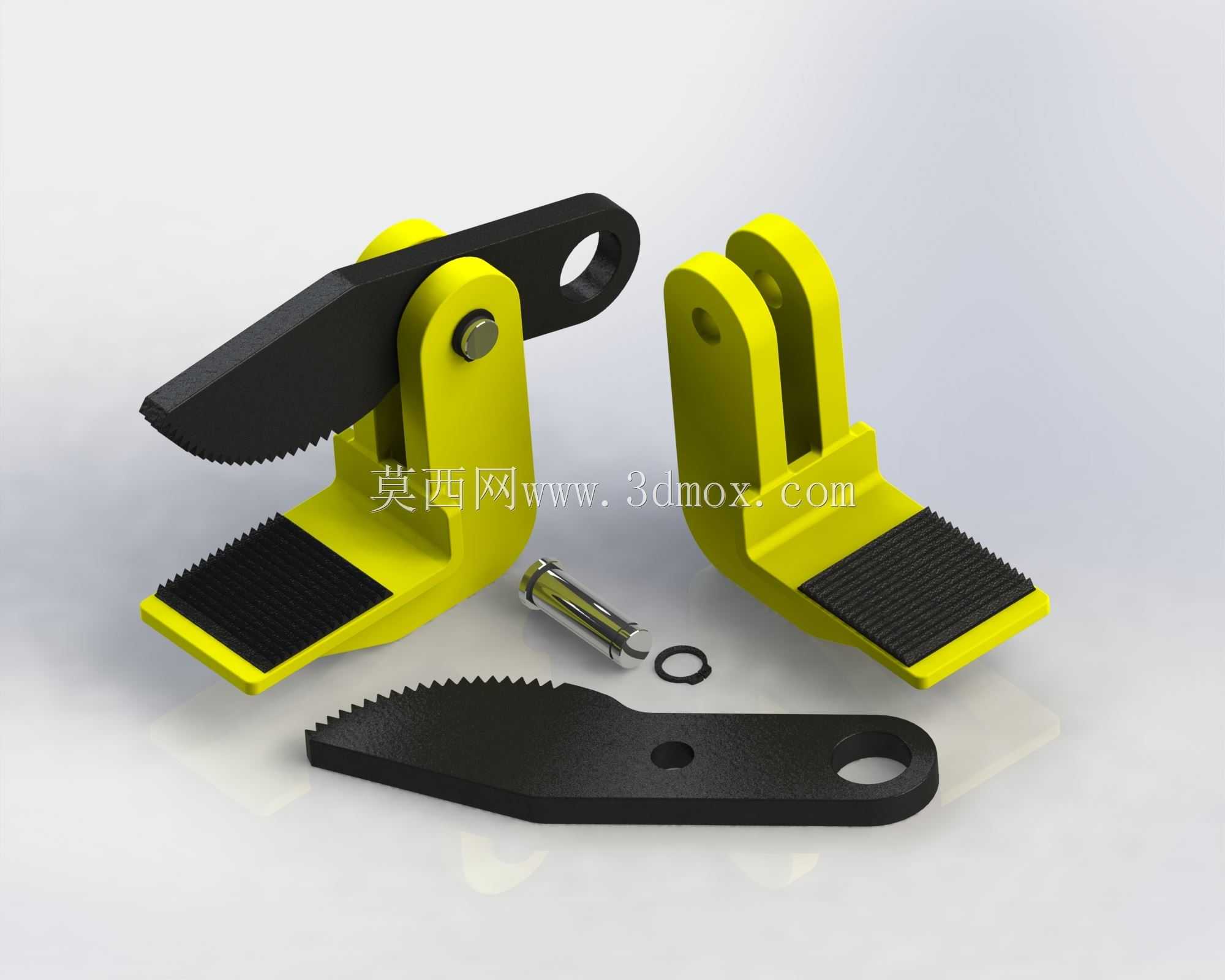

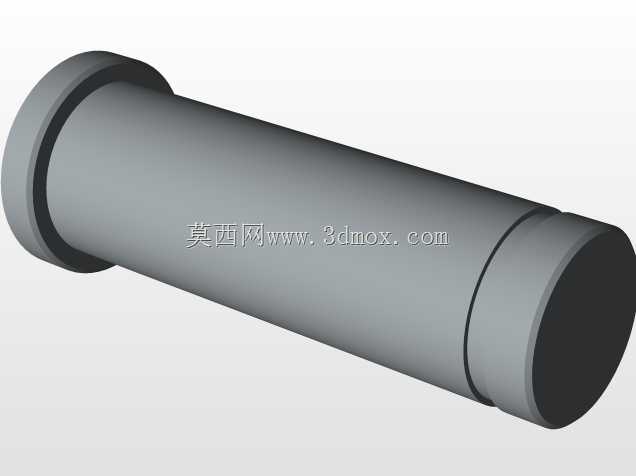

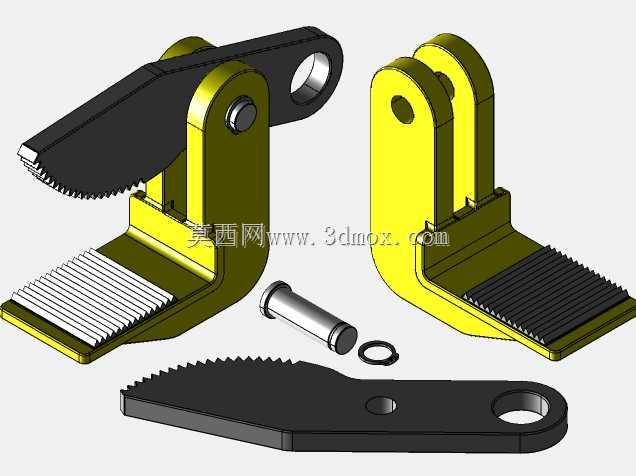

这款水平板卡属于工装夹持类五金配件，主要应用在各类生产装配工位、物料临时固定场景以及轻型工装的快速装夹环节，在流水线工件定位、小型设备部件临时锁紧、工装板快速接驳固定等场景中都能发挥稳定的夹持作用，相比传统螺栓锁紧的固定方式，它可以实现无工具快速开合，大幅降低工位操作的辅助时长，提升装配与加工环节的作业效率。从功能特性来看，这款夹具采用棘齿咬合的锁紧结构，活动压臂与固定底座的咬合面都设计了细密的防滑齿纹，当压臂下压闭合时，上下齿面可以紧密贴合被夹持件的表面，即便是表面带有轻微油污或者粗糙度较低的金属板材、硬质塑料板材，也能提供足够的静摩擦力避免夹持滑脱，同时配套的弹性销与复位弹簧结构，可以让压臂在解锁时自动弹开，无需手动掰开即可快速取放被夹持工件，操作手感顺畅且锁紧力度均匀，不会因为人工施力偏差导致被夹工件出现压痕或者夹持松动的问题。在设计思路上，这款夹具采用分体式组装结构，固定底座采用U型双耳铰接座设计，既为活动压臂提供了稳定的旋转支撑，也预留了足够的安装空间，底座底部的水平安装面带有防滑齿纹，既可以作为夹持工作面使用，也可以通过螺栓穿过底座的预留孔位将整个夹具固定在工装台、流水线侧板或者设备机架上，活动压臂采用带尾孔的杠杆式结构，尾端的开孔既可以连接拉索、拨杆实现远程解锁，也可以加装锁紧卡扣实现额外的防松保护，所有铰接位置都采用间隙配合设计，长期往复开合也不会出现卡滞问题，铰接销轴采用标准圆柱销，后期维护更换十分便捷。从安装边界来看，这款夹具的底座安装面为水平矩形结构，固定孔位的间距适配常规的工装铝型材槽距，既可以直接通过T型螺栓固定在标准工业铝型材框架上，也可以通过焊接、螺栓紧固的方式固定在钢制工作台面，闭合状态下整体高度较低，不会占用过多的垂直安装空间，活动压臂的开合角度可以满足一定厚度范围内的工件夹持需求，无需额外调整垫片即可适配不同厚度的板材类工件夹持，咬合齿纹的深度经过合理设计，既保证足够的咬合力，也不会在常规硬度的工件表面留下过深的压痕，适配绝大多数轻型工装的固定需求。
