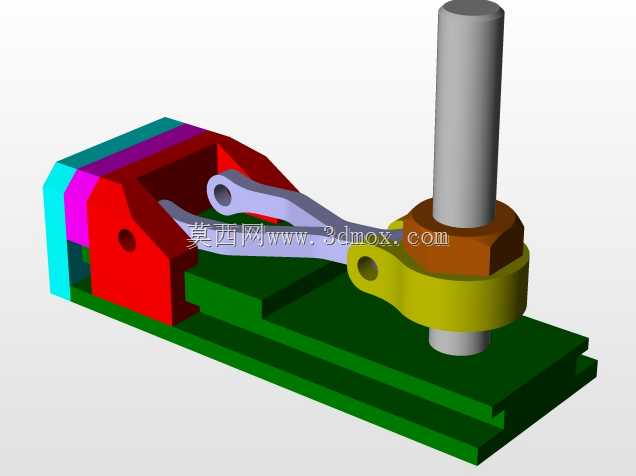

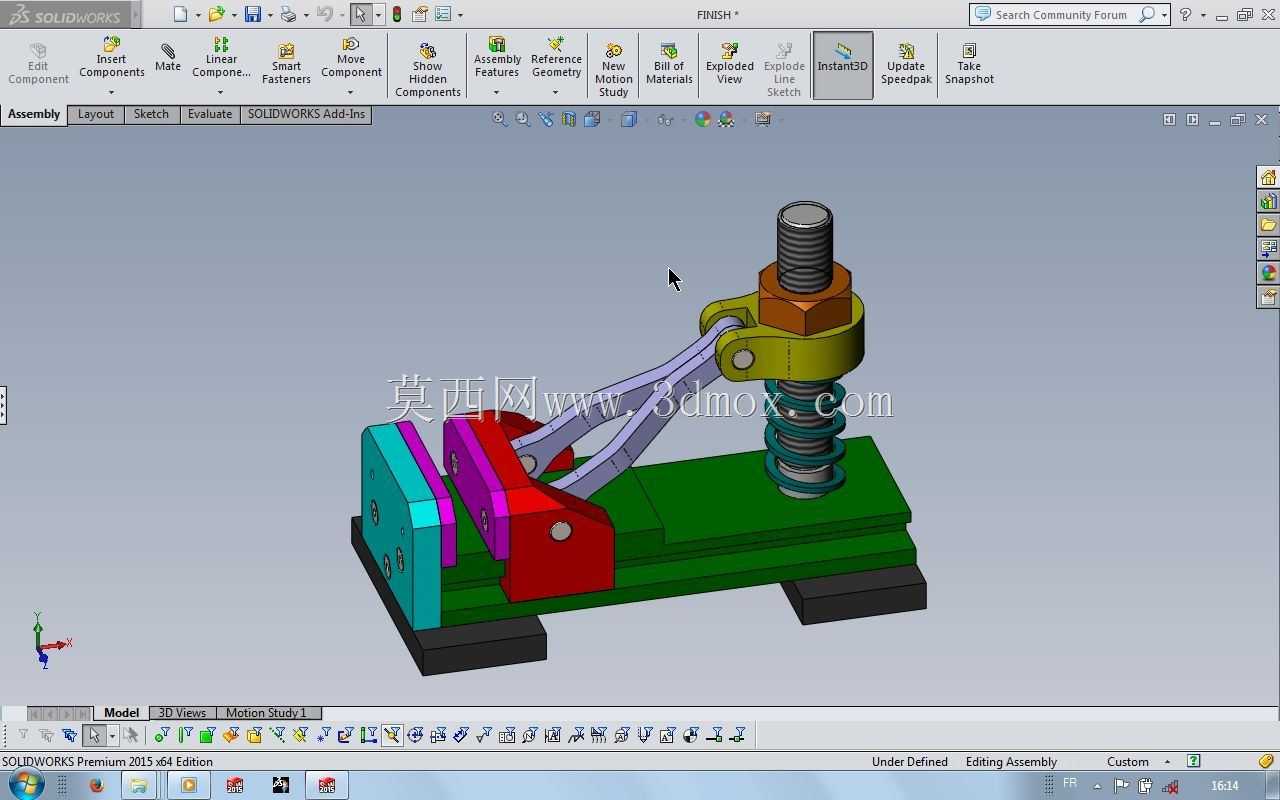

手动杠杆式垂直压紧工装夹具结构

这款手动杠杆式垂直压紧夹具，主要面向小型零部件的机加工、装配、检测工序场景使用，在五金零件铣削加工、电子元器件组装定位、小型冲压件尺寸核验、塑胶件修边作业等场景中，能够为待加工工件提供稳定的垂直方向压紧力，避免工件在作业过程中出现位移、翘曲、振动等问题，保障加工精度与装配一致性。

从实际用途来看，该夹具无需外接气源、电源等动力源，完全依靠手动操作即可完成压紧与松脱动作，非常适合小批量多品种的柔性生产场景，也可用于生产线上的临时补焊工位、返修工位的工件固定，相比气动、液压夹具具备更低的部署成本，且不存在管线布局限制，可灵活布置在工作台任意位置，也能适配小型移动式作业台的使用需求。

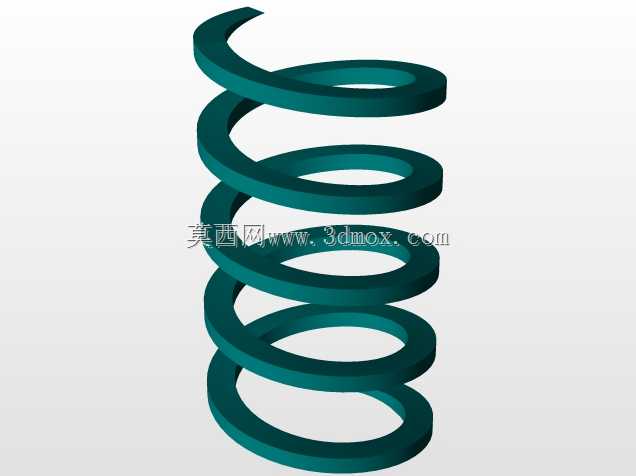

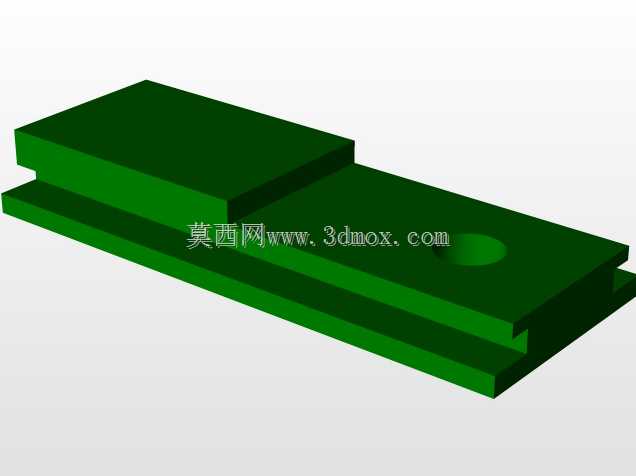

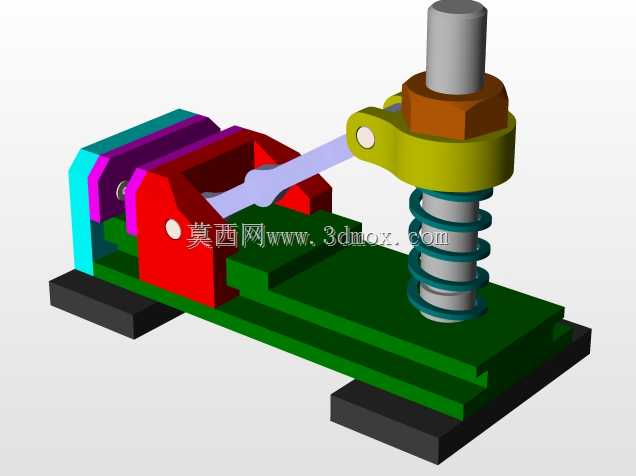

在功能特性上，该夹具采用杠杆增力结构设计，操作人员只需扳动上部的操作手柄，即可通过连杆机构将手的握力放大数倍传递到压头位置，输出足够的压紧力；压头与立柱之间配置了复位弹簧，在松开手柄时压头可自动抬升复位，方便工件取放；夹具体底部设置了两个带安装孔的支撑脚，可通过螺栓直接固定在工作台面上，也可搭配快换底板实现不同工位间的快速转移；夹具的夹紧块位置可根据工件厚度进行微调，适配一定尺寸范围内的不同工件装夹需求，压头接触工件的位置做了平面处理，避免压伤工件表面。

设计思路上，该夹具优先考虑操作的便捷性与夹紧的可靠性，整体采用模块化结构设计，各个组成零件均可单独拆卸更换，易磨损的销轴、压头部位采用耐磨钢材制作，底座、手柄等主体结构采用普通结构钢兼顾强度与成本；整体结构没有复杂的传动部件，日常维护仅需定期在铰接位置加注润滑脂即可，故障率极低，适合车间复杂生产环境下长期使用。

从安装边界来看，该夹具整体横向占用空间较小，底座长度适配常规小型工作台的T型槽间距，安装时无需对现有工作台做额外改造；垂直方向上，压头抬起后的最大开口高度可满足常规厚度小型工件的取放空间需求，压紧行程覆盖常见薄板类、块状零件的装夹厚度范围，不会出现行程不足导致无法装夹或者行程过大操作费力的问题；整体重量较轻，单人即可完成搬运与安装调试，无需借助起重设备。
