机械加工用高精度法兰式钻模夹具结构

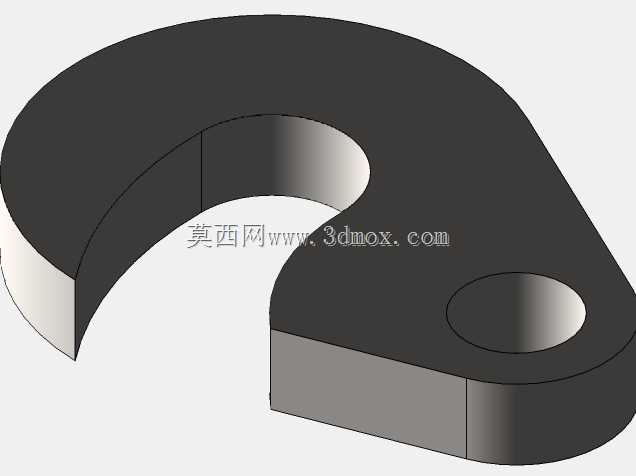

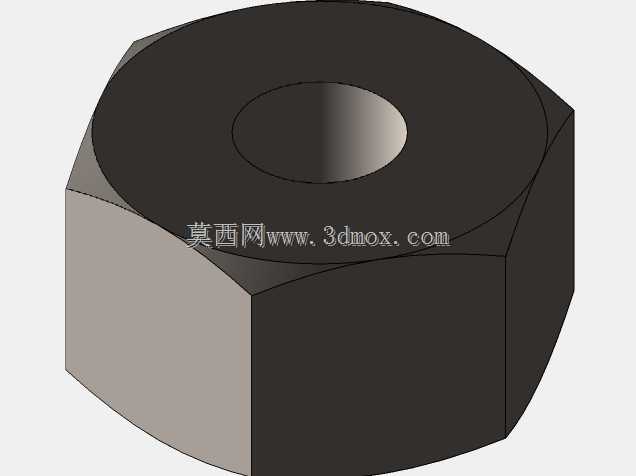

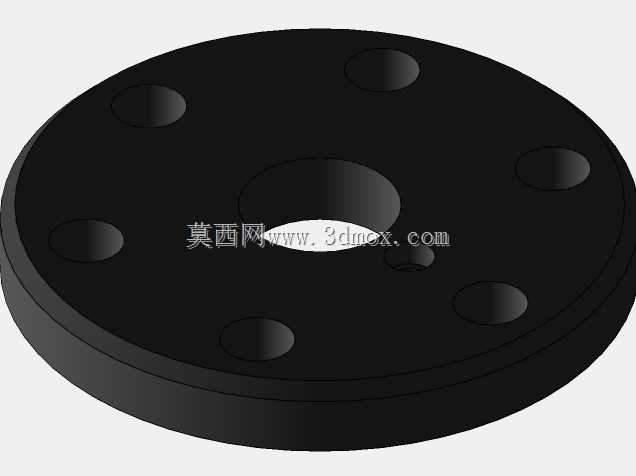

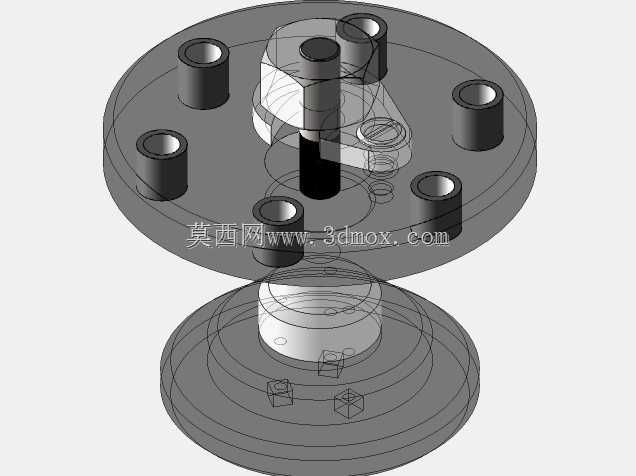

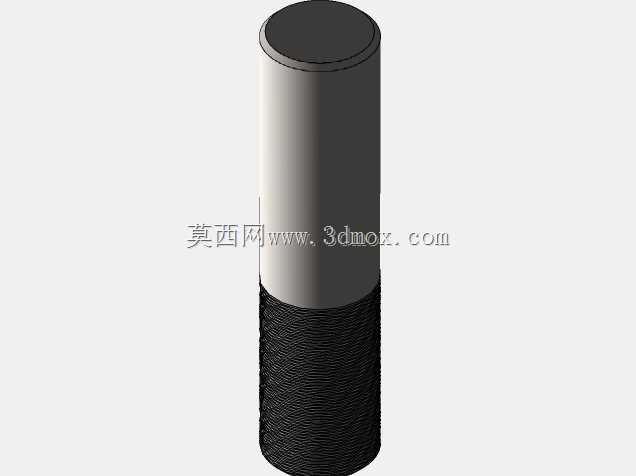

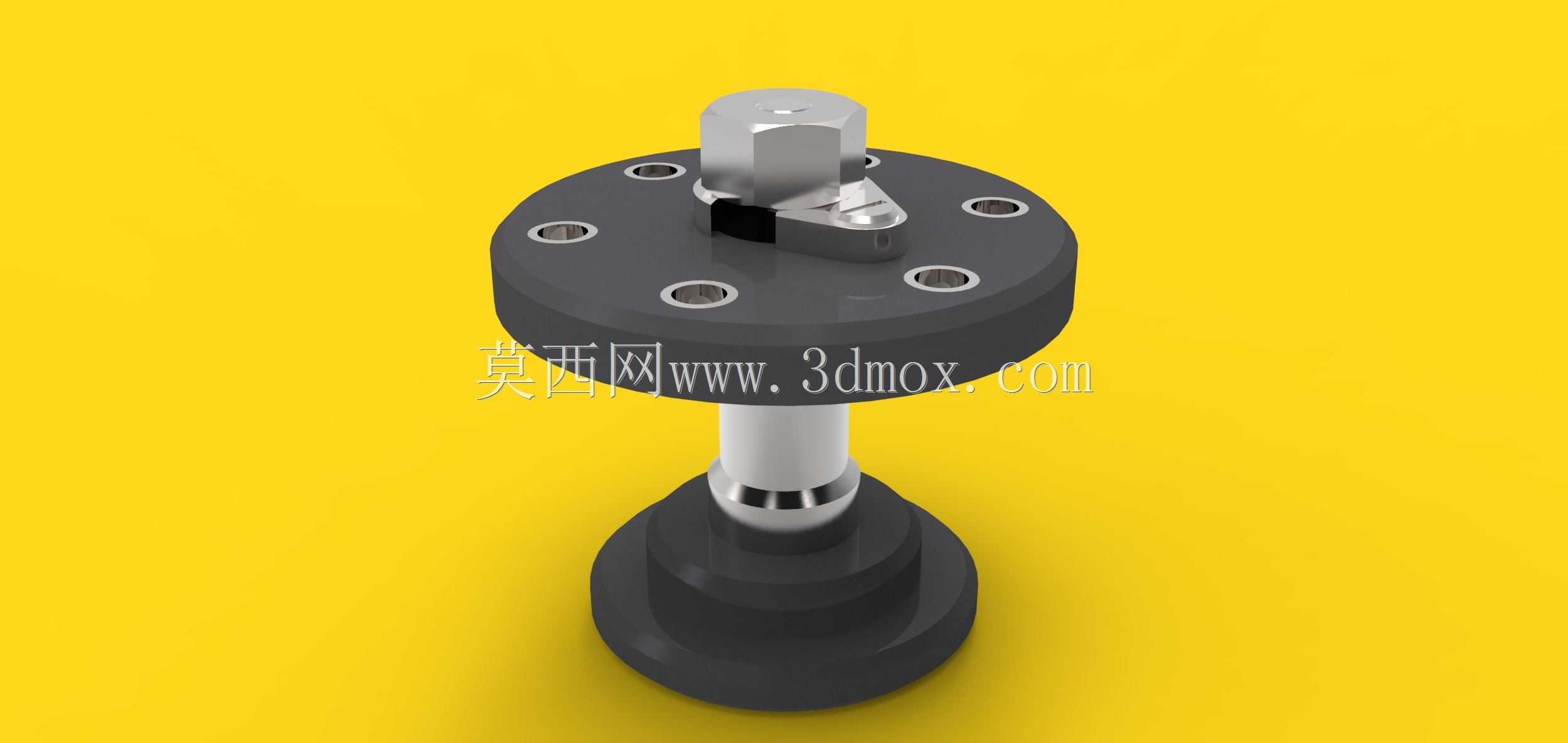

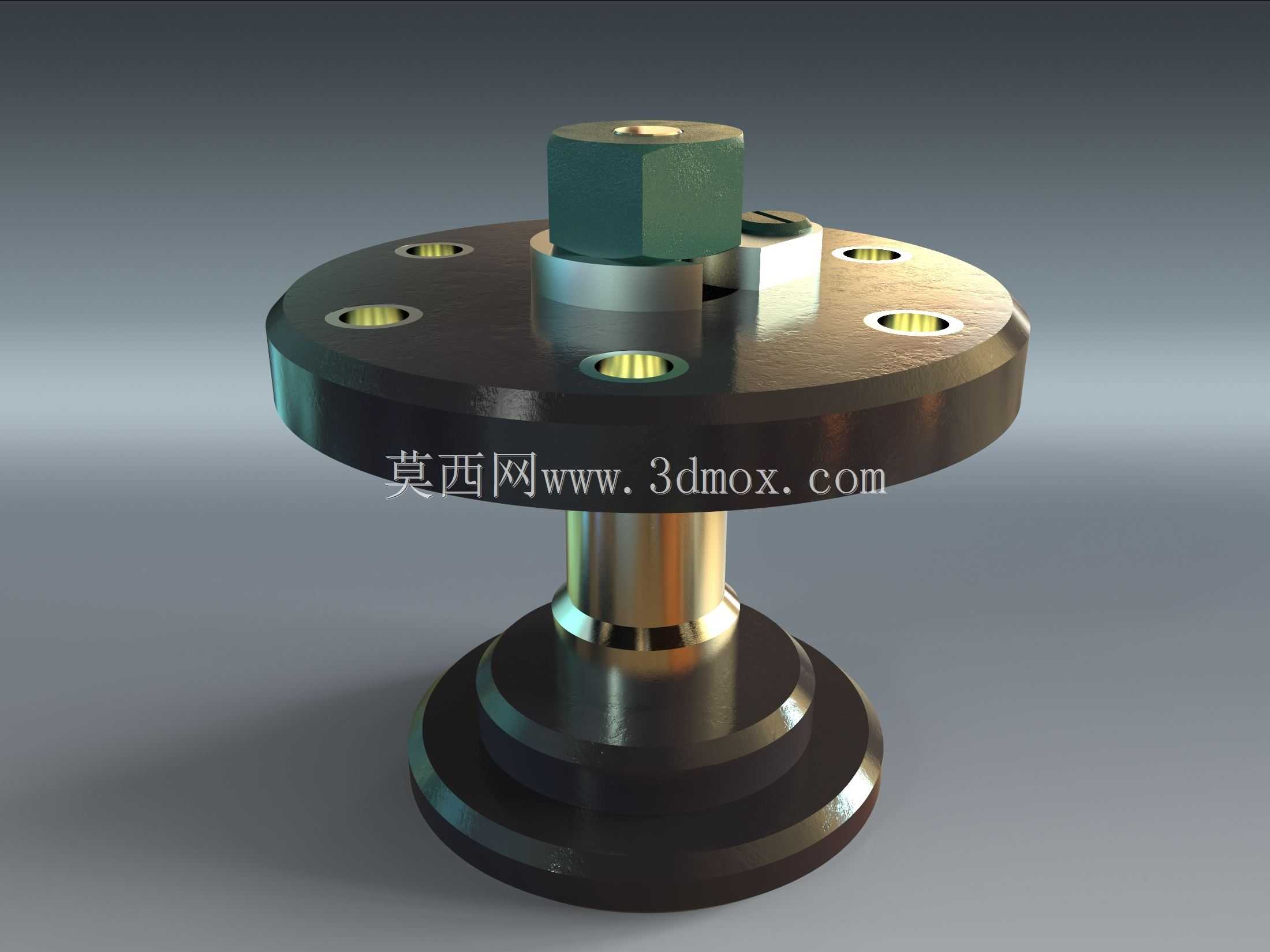

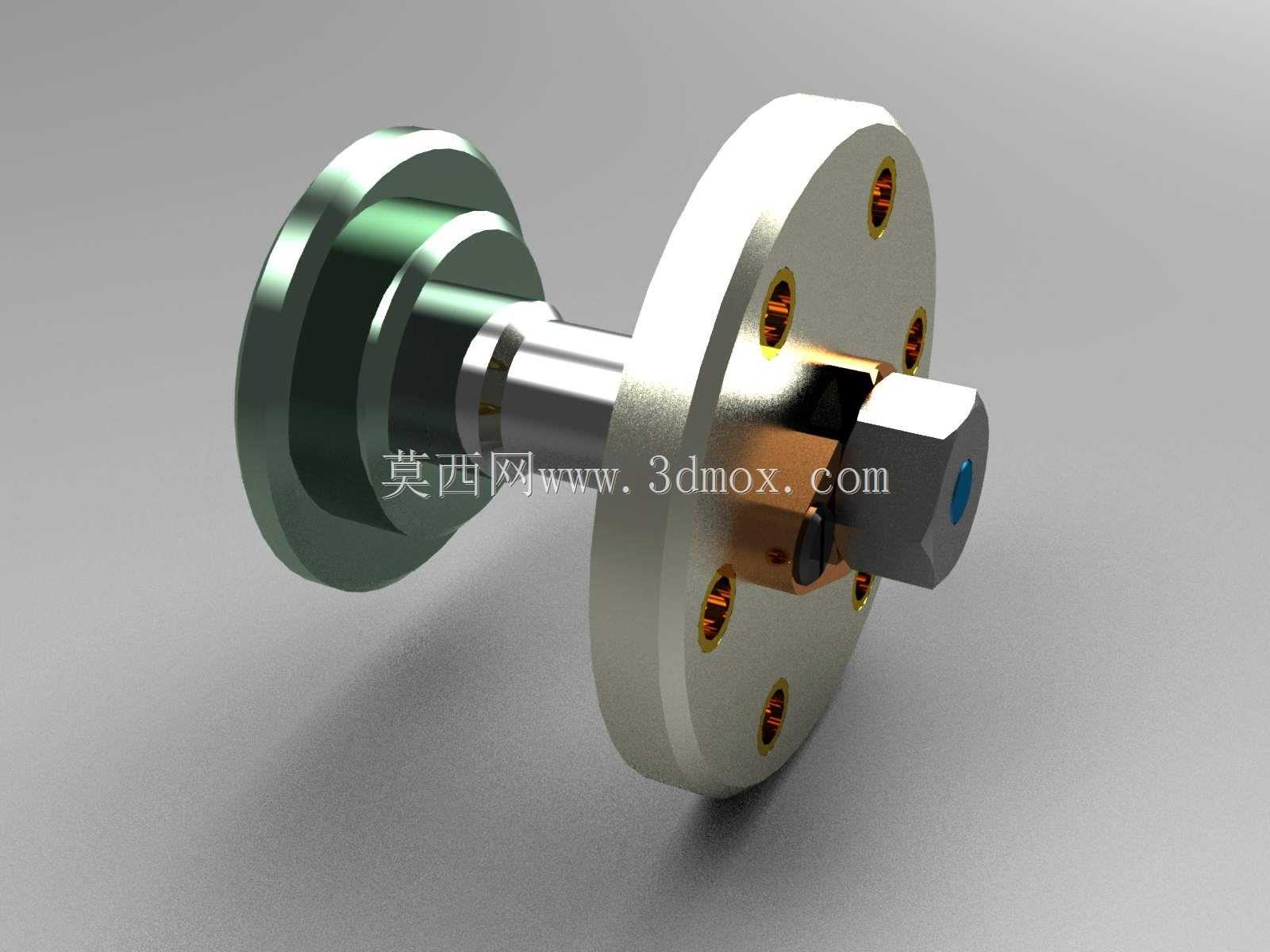

在批量机械零部件的孔系加工场景中，工件的定位精度与装夹效率直接决定了产线的加工节拍与成品合格率，这款法兰式钻模正是针对盘类、轴套类零件的多孔加工需求开发的专用工装，能够在钻床、镗床等通用机加工设备上完成钻孔、铰孔、攻丝以及锪孔等多道工序的刀具引导与工件定位作业。从实际应用场景来看，这类钻模常被用于小型传动组件、液压阀块安装法兰、精密连接件的批量加工环节，能够有效规避划线找正带来的人为误差，让同批次工件的孔位位置度、孔间距公差稳定控制在IT7级精度范围内，大幅降低后续装配环节的修配工作量。这款钻模采用了一端带定位锥面、一端带多孔安装法兰的轴式主体结构，左侧的阶梯定位轴段可与工件的内孔或基准端面完成贴合定位，通过锥面的自定心特性消除工件装夹时的径向间隙，右侧的法兰盘上均匀分布了带衬套的钻套安装孔，钻套采用耐磨合金材质制作，可根据加工刀具的直径快速更换对应规格的衬套，既能够引导钻头、铰刀等刀具的进给方向，避免刀具切入时出现偏摆，也能减少刀具与工装本体的磨损，延长工装的整体使用寿命。钻模的中间锁紧段采用了快换式螺母锁紧结构，工件装入定位轴段后，只需拧紧端部的锁紧螺母即可完成工件的轴向压紧，无需额外搭配压板、螺栓等通用装夹配件，单工件装夹时间可缩短60%以上，适配中小批量柔性生产的快速换产需求。从安装边界来看，这款钻模的法兰端可直接通过螺栓固定在机床工作台的T型槽上，也可搭配专用过渡板安装在分度回转工作台上完成等分孔系的加工，整体轴向长度控制在紧凑范围内，不会与机床主轴的进给行程产生干涉，左侧定位轴段的直径可根据待加工工件的基准孔尺寸做系列化调整，法兰端的钻套孔位置可根据不同工件的孔系参数做定制化修改，能够覆盖直径30mm到120mm范围内盘类零件的孔加工需求。在设计过程中，这款钻模充分考虑了切屑排出与切削液流通的需求，钻套与定位面之间预留了足够的排屑间隙，锁紧螺母的侧面设计了切削液导流槽，能够让切削液直接冲入加工区域，带走钻孔产生的切屑与切削热，避免切屑堆积在定位面上影响装夹精度，同时整体结构采用了对称式设计，高速旋转作业时不会产生额外的离心力，即便搭配高速钻削主轴使用也能保持稳定的定位精度。
