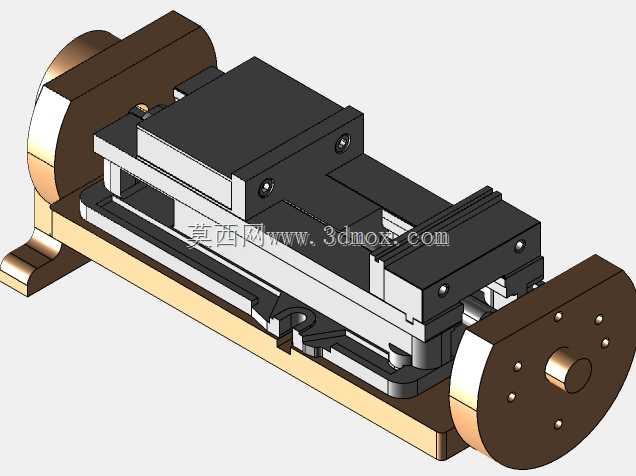

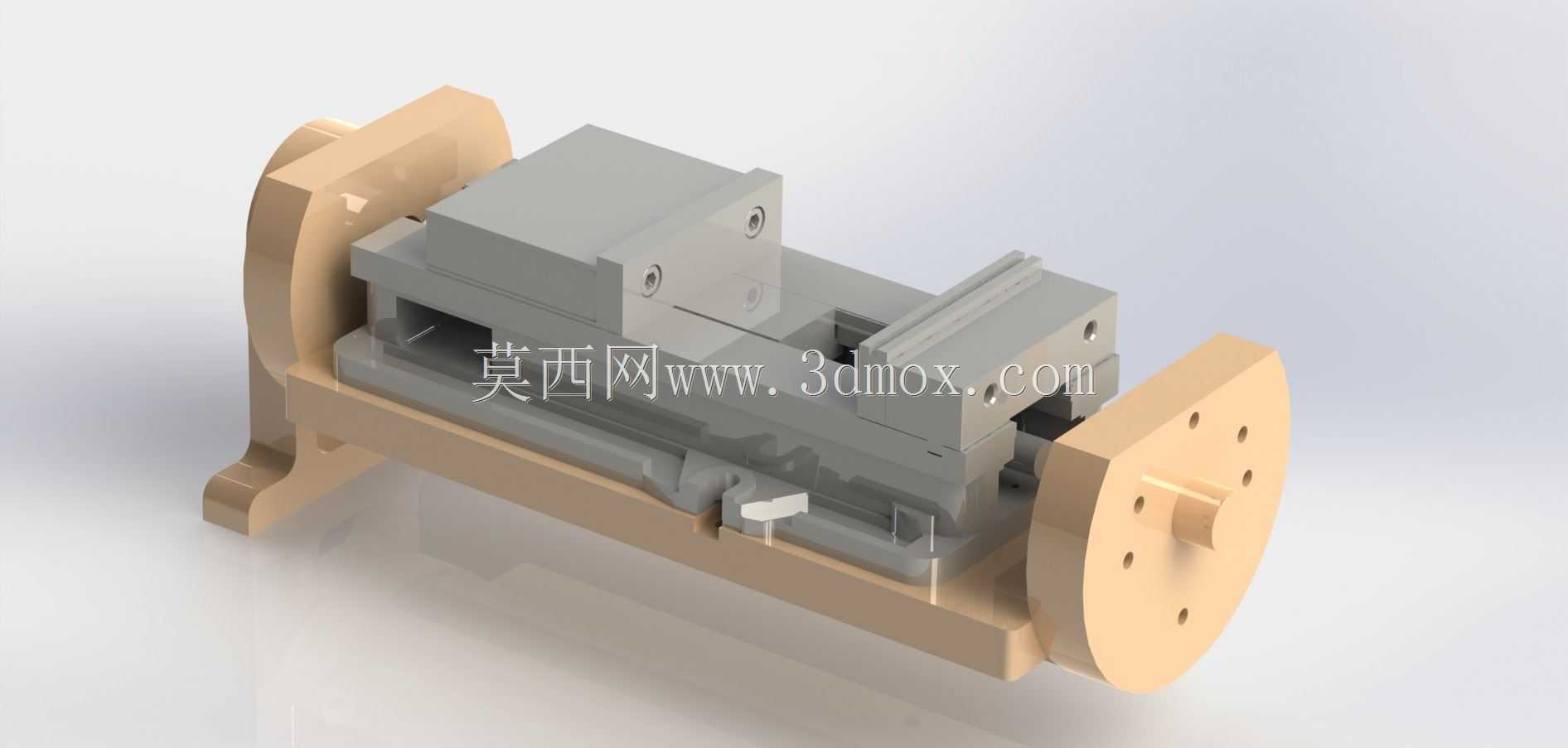

中心转台配套耳轴台钳总成结构

该套耳轴与台钳组合结构，主要应用于多轴加工中心的回转装夹工位，可配套四轴、五轴转台完成异形工件、小型结构件的多面加工装夹作业，解决普通平口钳无法随转台完成大角度回转、装夹定位基准偏移的问题，在精密零件加工、小批量定制件生产、工装验证工位中有着广泛的使用场景。从实际用途来看，这套结构一方面通过两侧耳轴结构完成与转台盘面的同轴定位安装，保证台钳整体可随转台完成360度回转分度，另一方面集成的台钳本体可完成对不同尺寸工件的稳定夹持，配合回转动作实现工件一次装夹即可完成多个面的铣削、钻孔、攻丝等加工工序，大幅减少重复装夹带来的定位误差，提升加工效率与成品精度。在功能特性上，两侧耳轴采用同轴度高精度设计，安装端面预留多组定位销孔与锁紧螺孔，可适配市面主流规格的中心转台安装接口，安装后整体回转跳动量可控制在极小范围内；台钳部分采用滑动导轨式钳身结构，钳口开合行程覆盖常规小型零件的装夹尺寸范围，钳身底部与耳轴连接基座采用一体化刚性设计，可承受大切削量加工时的切削冲击力，避免装夹松动导致的加工报废。设计思路上，整体结构优先考虑装夹刚性与回转同轴度，耳轴部分采用加厚支撑结构，避免长周期回转作业出现的轴体变形，台钳与耳轴基座的连接位置设置定位止口，保证装配后钳身定位基准与耳轴回转中心的平行度、垂直度符合加工精度要求，同时预留了钳口更换的安装空间，可根据加工工件的外形更换软钳口、异形钳口，适配不同轮廓工件的装夹需求。从外形尺寸与安装边界来看，两侧耳轴的中心距、轴径尺寸匹配常规6.5规格中心转台的安装接口，整体宽度方向尺寸控制在转台盘面的有效安装范围内，台钳开合的最大、最小尺寸覆盖常见小型精密零件的装夹尺寸，安装后整体回转半径不会与机床护罩、主轴发生干涉，可直接配套对应规格转台完成安装调试，无需额外做结构改装即可投入生产使用。
