深沟球滚动轴承三维建模设计作品

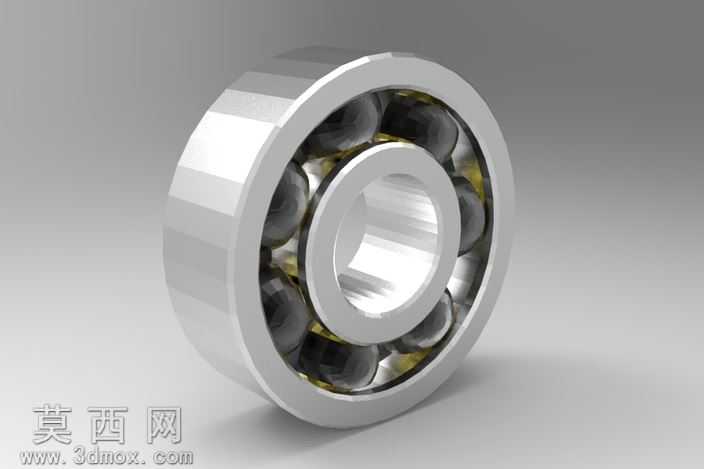

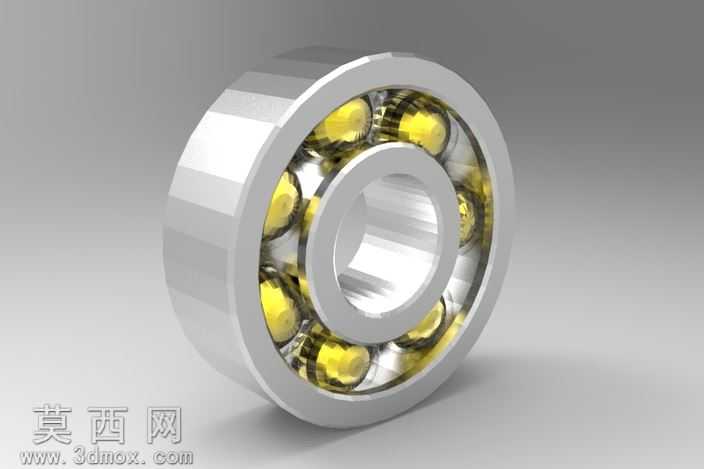

本作品为深沟球滚动轴承的三维建模设计成果，建模过程以还原轴承真实装配结构为核心目标，首先通过草图绘制确定轴承内圈、外圈的截面轮廓，严格遵循通用轴承的尺寸比例规范，对内外圈的滚道曲率进行精准约束，保证滚道与滚动体的配合间隙符合实际使用公差要求。滚动体部分采用圆周阵列的方式完成排布，建模时先创建单个钢球实体，通过几何约束确定钢球与内外滚道的相切关系，再根据轴承的额定承载球数完成整周阵列，确保每个滚动体的位置精度一致，避免出现装配干涉问题。保持架部分采用简化建模方式，在保证结构辨识度的前提下，还原了保持架兜孔对滚动体的限位结构，清晰呈现轴承内部各零件的装配层级关系。材质渲染阶段，针对轴承的金属材质特性，为内外圈与滚动体赋予高反光的铬钢材质，调整材质的粗糙度参数模拟真实轴承表面的精磨加工质感，适当添加环境反射效果，突出金属零件的光泽度与精密加工质感；保持架部分赋予略带哑光的金属材质，与滚动体、内外圈形成视觉区分，让整体模型的结构层次更加清晰。渲染场景采用简洁的浅灰色渐变背景，搭配柔和的三点布光方案，主光源从侧上方投射，突出轴承外圈的棱边轮廓与滚道的曲面结构，辅助光源补充暗部细节，避免金属材质出现死黑区域，轮廓光勾勒轴承整体外形，让模型在画面中更具立体感。设计过程中重点考量了轴承的结构合理性，所有配合面的几何关系都经过校验，既保证模型外观的写实度，也清晰展现了球轴承依靠滚动体实现低摩擦旋转支撑的核心工作原理，模型结构完整，细节表现到位，能够直观呈现这类通用机械传动支撑零件的典型构造，可用于机械结构教学、产品装配演示等场景。
