三向可调相机支撑旋转臂结构设计

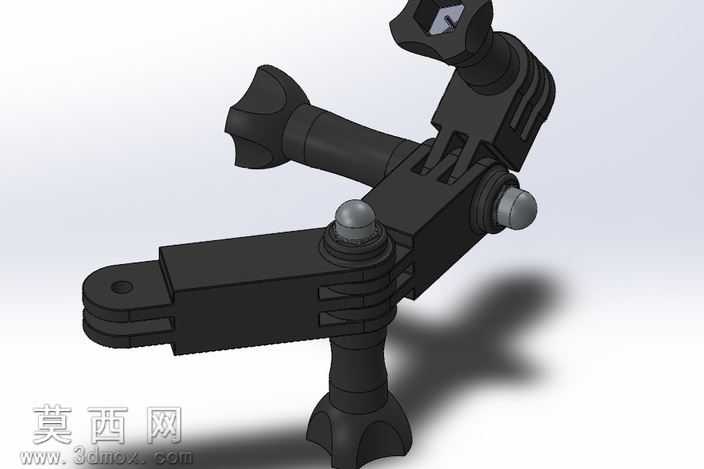

本作品为三向可调节的相机支撑旋转臂三维模型，整体采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构都做了可动性干涉校验，确保各旋转关节在实际运动过程中不会出现结构卡滞、部件碰撞的问题。模型渲染阶段采用哑光硬质工程塑料材质，还原了该类支撑配件常用的玻纤增强尼龙材质质感，表面做了细微的磨砂纹理处理，避免渲染效果过于塑料化失真，同时对调节旋钮处的防滑纹理、球头关节的配合球面、连接端的标准安装接口都做了精细化的细节还原，没有出现结构简化失真的问题。从结构设计来看，该旋转臂设置了三个独立的调节维度，分别对应不同方向的角度调整需求：中部的十字交叉转轴结构可实现两个垂直平面内的大角度俯仰、摆动调节，端部的球头关节可实现末端安装位的小范围万向微调，每个调节关节都配套了对应的锁紧旋钮结构，旋钮采用翼型防滑设计，无需额外工具即可手动完成锁紧与松脱操作，方便使用者快速调整相机的拍摄角度。设计思路上，该旋转臂主打轻量化便携定位，整体结构紧凑无冗余部件，主体臂身采用镂空减重槽设计，在保证结构刚性的前提下尽可能降低整体重量，适配运动相机等小型拍摄设备的外接支撑需求，既可以作为运动拍摄的外接固定配件，也可拓展用于小型检测设备、照明模组的多向定位支撑。模型完整还原了所有零部件的装配关系，包含臂身主体、转轴销轴、球头压盖、锁紧旋钮、连接卡座等全部独立零件，各零件之间的装配约束完全符合实际机械装配逻辑，可直接用于结构验证、3D打印试制或者相关产品的设计参考，整体结构兼顾了调节灵活性与锁紧后的结构稳定性，三个调节维度互相配合可覆盖绝大多数拍摄角度的调整需求，连接端采用通用的标准接口，可适配市面上多数主流的小型拍摄设备固定底座。
