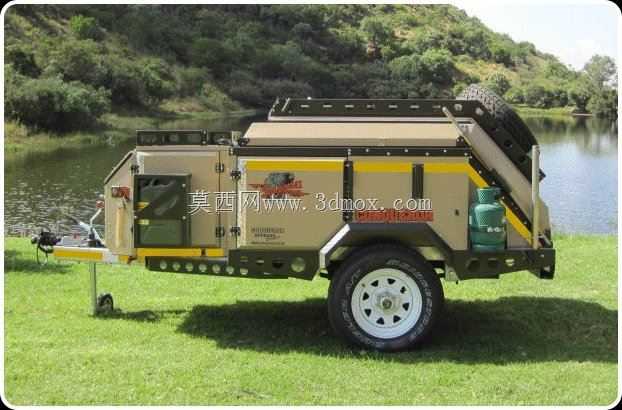

户外露营拖挂式Supra II越野旅居拖车

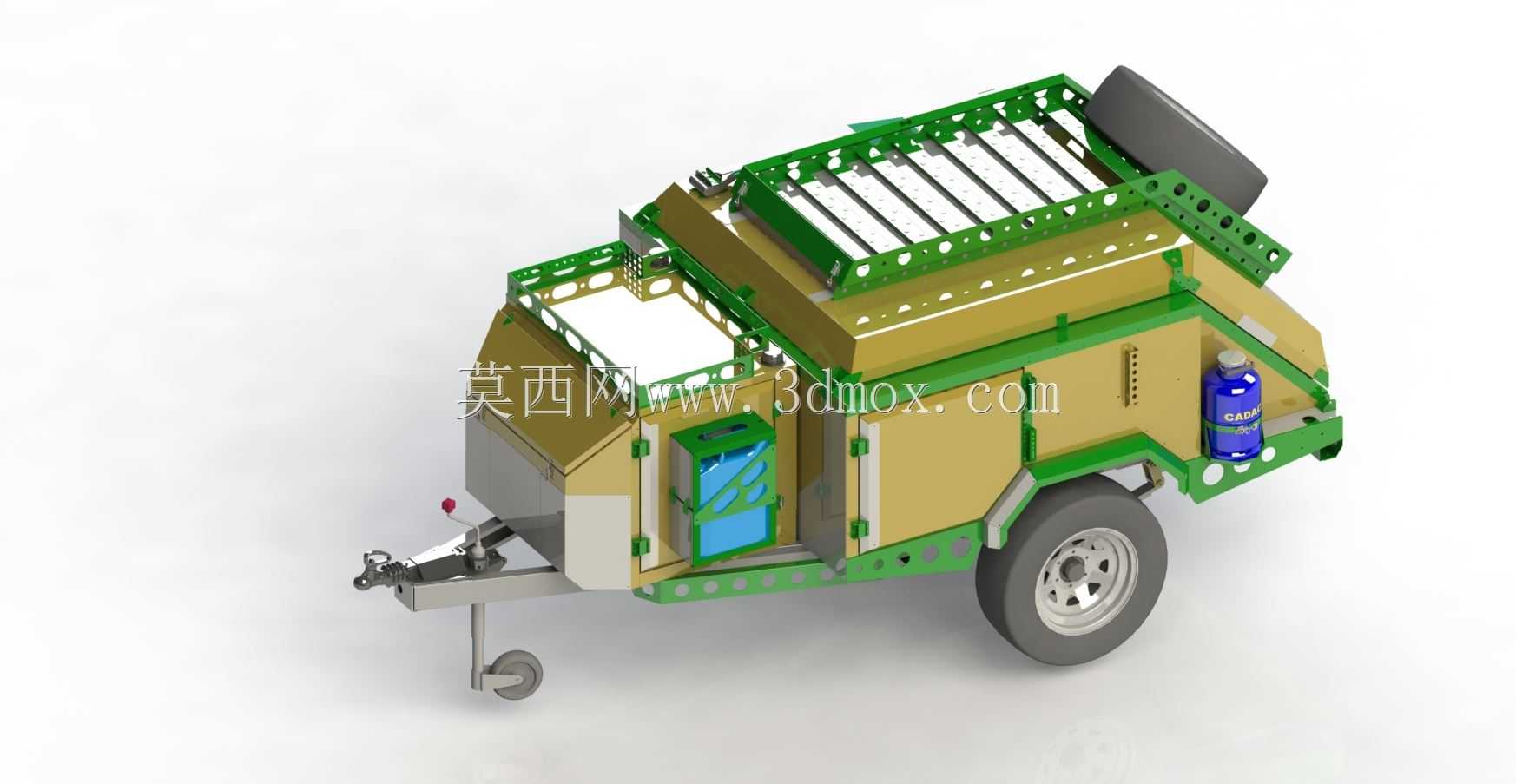

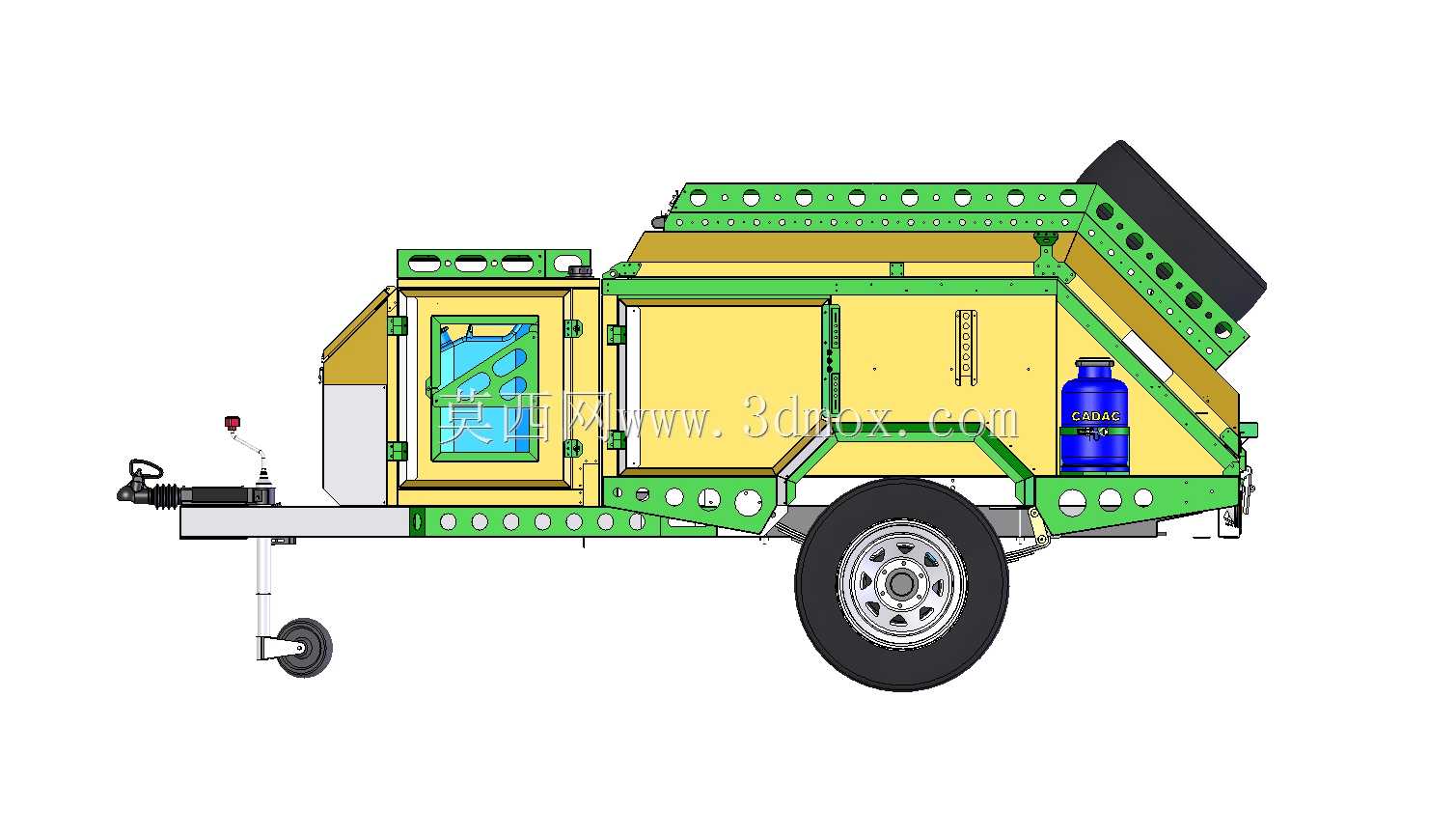

　　这款越野拖挂的设计核心围绕非铺装路面通行场景展开，区别于常规公路拖挂的低通过性取向，整车底盘采用框架式钢结构焊接成型，边缘预留多组标准化安装孔位，可直接固定车顶置物架、侧边天幕支架、外置储物箱等拓展配件，适配长途穿越、无人区露营、户外作业驻留等多类使用场景。从结构布局来看，前部设置三角牵引连接架，配备撞击式制动联动机构与驻车支撑轮，牵引端的连接尺寸符合通用乘用车拖挂接口标准，可适配带后拖钩的硬派越野车型，驻车时支撑轮可独立调节高度，即使在坑洼、坡度不超过15度的非平整地面也能快速将舱体调至水平状态。舱体主体采用铝蒙皮加内部隔热填充层的复合结构，在控制整备质量的同时兼顾户外温差下的舱内保温性能，舱体边角全部做圆弧包边处理，

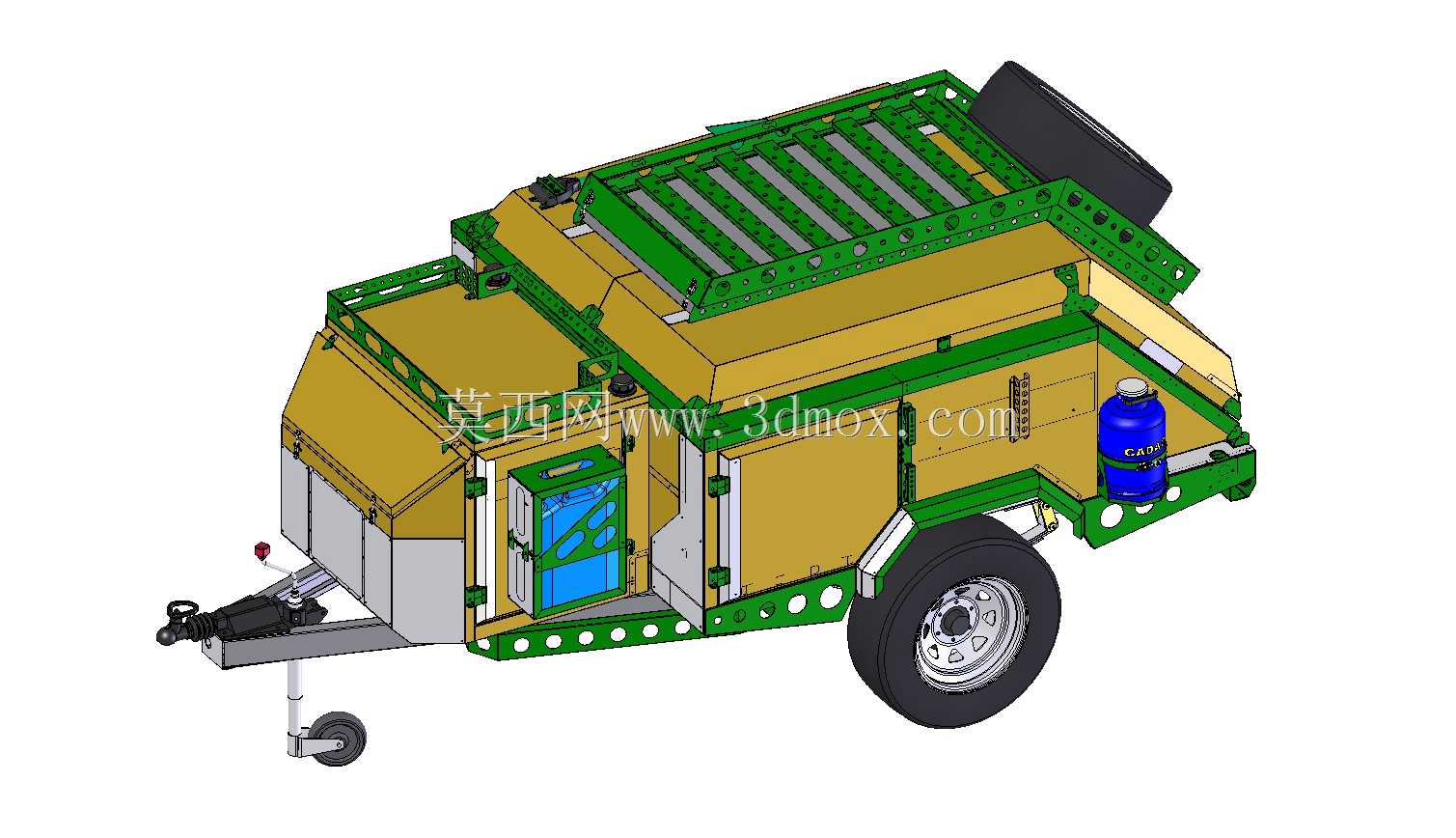

　　避免越野行驶中飞溅的碎石直接撞击接缝位置造成结构开裂。行走部分采用单组重载越野轮胎搭配钢制轮毂，悬架系统匹配短行程钢板弹簧加阻尼减震器，可过滤非铺装路面行驶时的高频颠簸，轮拱位置预留足够的跳动间隙，即使在大落差颠簸路段也不会出现轮胎蹭擦舱体的问题。舱体顶部设置镂空式置物架，采用多孔型材拼接结构，既可以固定露营装备、备用油桶、脱困板等物资，也不会完全遮挡顶部可能加装的太阳能板采光面，置物架边缘设置快拆式绑带固定点，可根据装载物资的尺寸灵活调整固定位置。舱体侧部设置小型观察窗与舱门，舱门采用内嵌式密封结构，可在雨天、沙尘环境下保证舱内的密闭性，侧部预留的外置安装位可固定便携燃气罐、户外水箱等外置配件，无需占用舱内储物空间。

　　设计过程中针对道路法规适配做了多轮调整，对舱体外部突出件的尺寸、转向灯安装位置、牵引架强度都做了对应校核，所有外部突出的棱角都做了圆角处理，避免行驶过程中对周边车辆或行人造成剐蹭风险。底盘框架的纵梁采用等截面矩形钢管，横梁间距根据舱内承重分布做了差异化设置，对应床铺、储物区的位置横梁密度更高，可承载长期驻留时的人员活动与物资存放载荷，底盘下部预留了清水箱、灰水箱的安装位，接口位置做了防石击护板遮挡，避免越野行驶中路面硬物撞击水箱造成损坏。整车的外廓尺寸控制在小型乘用车拖挂的法规要求范围内，宽度不超过牵引车辆的外廓宽度，长度满足日常城市道路通行与越野路段转弯的半径要求，不会因为拖挂尺寸过大增加狭窄路段的通行难度。从实际使用角度出发，

　　这款拖挂的所有外部维护点都设置在易操作的位置，轮胎更换、制动调节、线路检修都无需拆解舱体结构，外露的金属件全部做了镀锌加喷塑的防腐处理，可适应高湿度、高盐碱的户外使用环境，减少长期户外使用的锈蚀风险。舱体与底盘的连接采用多组橡胶减震垫过渡，可过滤行驶过程中底盘传递到舱体的震动，避免舱内固定的家具、储物格因为长期震动出现紧固件松动的问题。牵引架位置设置安全链连接点，即使牵引机构出现意外脱开，安全链也能保证拖挂与牵引车保持连接，同时触发驻车制动机构，避免拖挂失控滑行。
