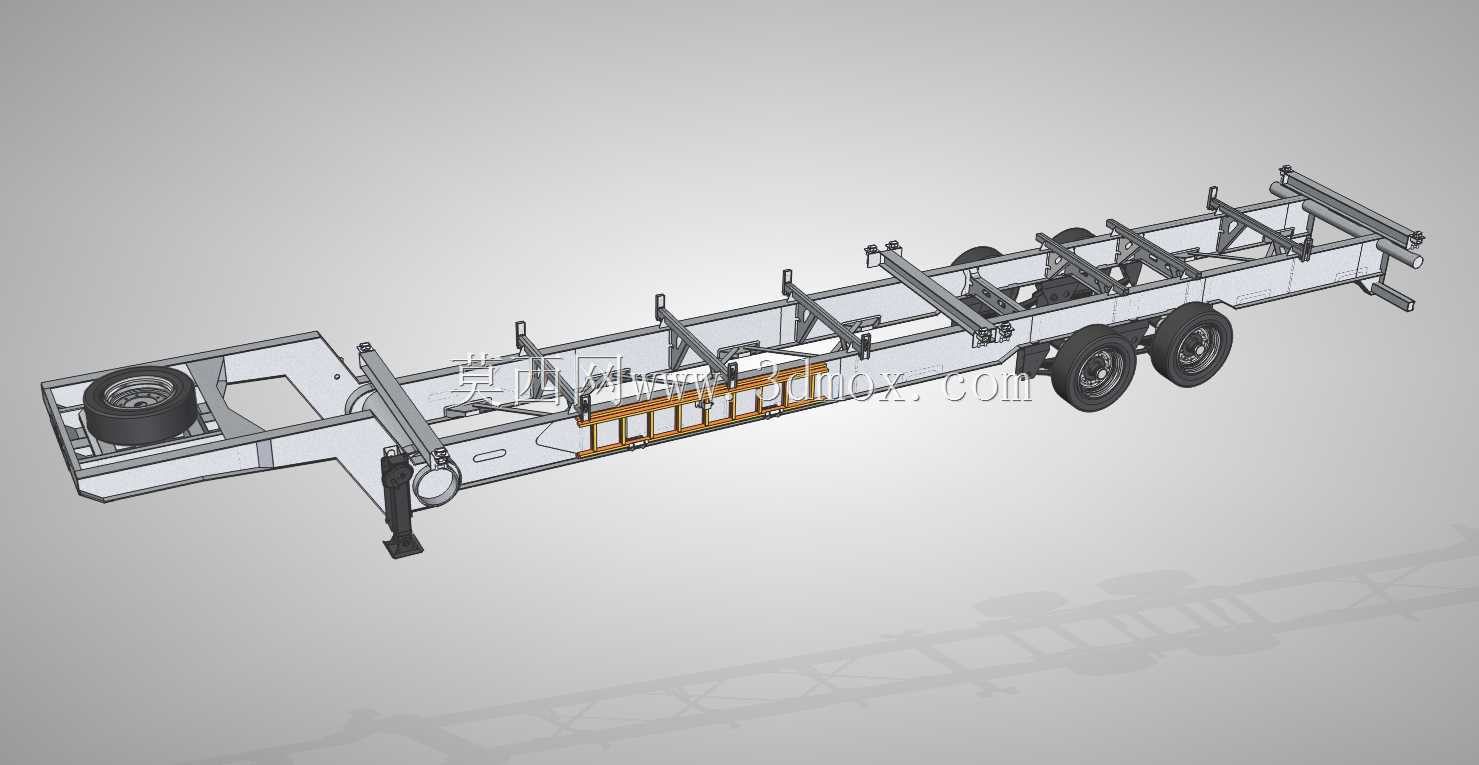

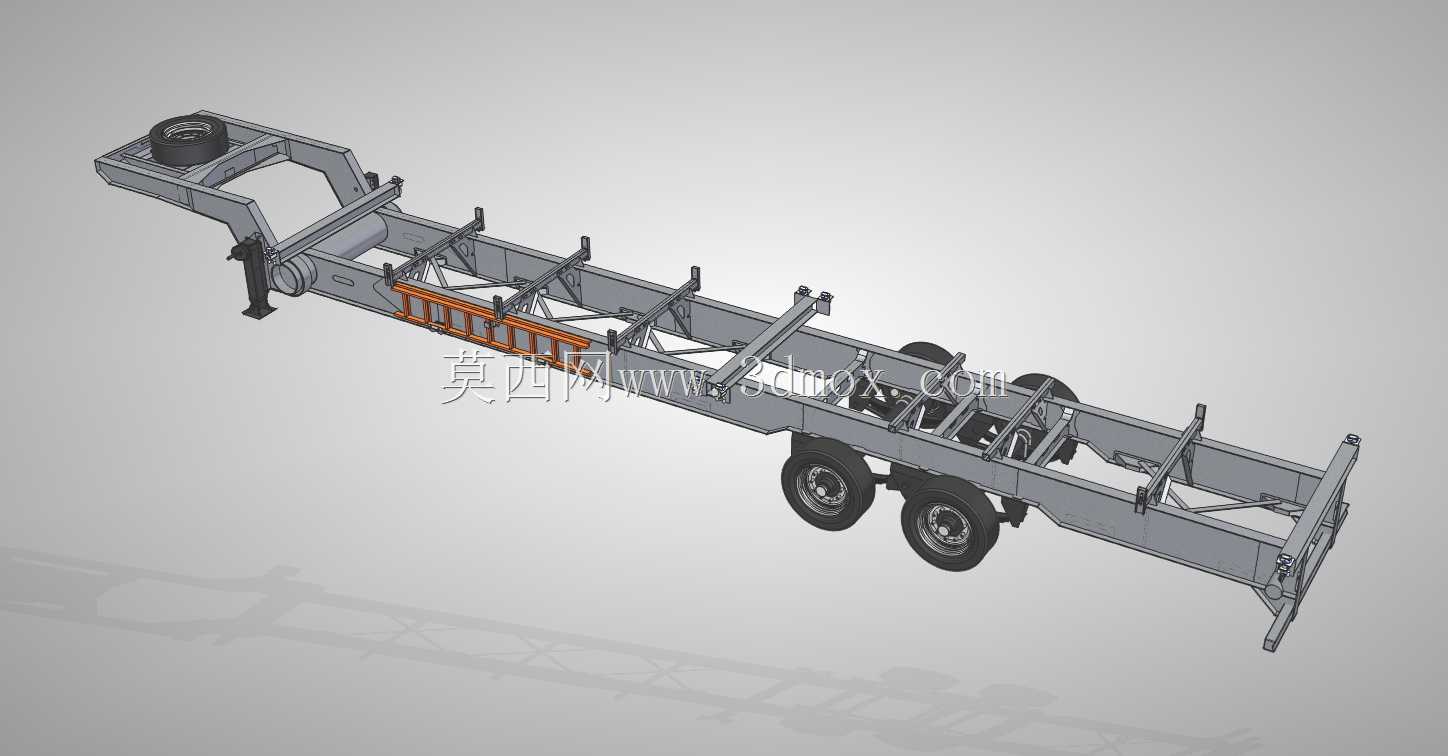

Roadhog骨架式集装箱运输半挂车结构设计

　　这款骨架式运输挂车的结构设计，核心围绕集装箱模块化改装场景的实际运输需求展开，区别于常规标准集装箱运输半挂车，其设计初衷是适配经改装的集装箱类移动舱体运输，这类改装舱体常被用作现场临时办公点、工地小卖部、移动卫浴舱等非标准货运单元，在零散工程现场、临时作业区的短途转运场景中适配性极强。设计过程中参考了成熟在用同类型挂车的通用尺寸边界，在保证承载能力的前提下对车架结构做了轻量化优化，整体车架采用纵梁贯通式骨架结构，没有设置常规平板挂车的整体承载底板，仅通过对应集装箱角件位置的锁止机构完成承载固定，既降低了整车自重，也减少了不必要的板材耗材使用，同时提升了车架整体的抗扭刚度。车架前端设置有牵引销连接区域，

　　配套的支撑支腿采用可折叠机械结构，脱挂状态下可独立支撑车架及上部承载的舱体，不需要额外辅助支撑装置；行走系统采用双轴双排轮布局，匹配常规重载挂车的车桥与悬架安装位，安装边界完全符合道路货运车辆的通用规范，不需要对牵引车头做特殊改装即可完成对接。车架侧部设置有可攀爬的简易踏步结构，方便人员在挂接、锁止集装箱时操作，尾部的导向结构可在集装箱吊装就位时起到对位引导作用，降低吊装对位的操作难度。结构设计过程中对纵梁的截面尺寸做了针对性调整，在对应车桥、支腿、牵引销的应力集中区域做了局部加强，避免长期重载工况下出现车架变形、焊缝开裂等问题；相较于参考的在用同类型挂车，该结构在冗余强度控制上做了优化，去掉了非承载区域的多余加强筋，

　　在同等承载能力下自重更低，同时车架的焊接工艺性更好，所有焊缝位置都预留了足够的操作空间，生产制造时不需要特殊工装即可完成组焊。车架上的集装箱锁座位置可适配标准20英尺集装箱的角件间距，同时预留了少量调节余量，可兼容小幅尺寸偏差的改装集装箱单元，不需要额外改装锁座位置即可完成固定；车架上部没有多余的凸起结构，集装箱就位后底部与车架骨架的贴合度更好，运输过程中不会出现局部应力集中的问题。整体结构的维护便利性也做了考量，车桥、制动管路、电气线路的布置都预留了足够的检修空间，日常维保不需要拆解车架主体结构即可完成易损件更换。
