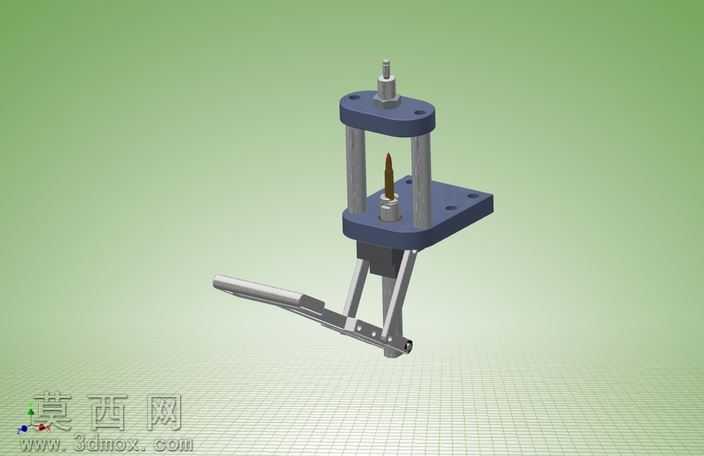

手动杠杆式重载按压工装夹具结构

本作品为手动杠杆式重载按压工装的三维建模成果，建模过程中严格遵循机械工装的实际加工与装配逻辑，对每一处结构细节都做了精准还原。首先在建模阶段，依据手动压装工装的功能需求完成整体结构的参数化搭建：整体采用立式框架布局，上下两块平行安装板通过两根对称布置的立式导柱完成刚性连接，形成稳定的承载框架，上安装板预留顶部调节螺杆的安装孔位，下安装板设计为带安装孔的L型折弯底座，可直接通过螺栓固定在工作台面，保证工装作业时的整体稳定性。中部设置可沿导柱上下滑动的压装滑块，滑块与导柱的配合部位做了公差适配的结构设计，模拟实际装配中的间隙配合状态，保证滑块升降过程顺滑无卡滞。操作端采用加长杠杆手柄结构，通过铰接连杆与压装滑块连接，利用杠杆增力原理实现手动操作下的大压力输出，满足重载按压作业的力值需求，铰接部位的销轴、连接孔结构都做了独立建模，还原真实的铰接转动配合关系，顶部的调节螺杆可根据待压装工件的高度调整初始压装位置，适配不同尺寸工件的压装需求，压头部位预留工件安装位，可适配不同规格的压头配件。材质与渲染阶段，针对不同零部件的实际用材做了区分设置：框架类结构件采用45号钢材质，赋予哑光深蓝灰的金属烤漆质感，还原工业工装的表面处理效果；导柱、销轴、调节螺杆等传动受力件采用镀铬钢材材质，设置高反光的金属镀铬质感，突出精加工表面的光洁度；杠杆手柄部位设置防滑纹理与哑光金属质感，模拟实际操作时的握持触感；底座安装面做了细微的磨砂质感处理，还原机加工表面的真实纹理。渲染阶段采用柔和的工业产品布光方案，主光源从侧上方打亮整体结构，辅助光源补全暗部细节，清晰展现各部件的装配关系与结构层次，背景采用渐变浅绿搭配网格地面，突出工装主体的结构轮廓，让观看者可以直观理解工装的操作逻辑与受力传递路径。设计思路上，这款工装主打手动重载压装场景，无需外接动力源即可完成小批量工件的压装、铆接、按压装配作业，整体结构紧凑，操作便捷，通过杠杆机构实现力的放大，降低操作人员的劳动强度，对称导柱的设计保证压装过程中压头的垂直度，避免压装偏斜导致的工件损伤，各连接部位都做了加强结构设计，满足重载作业下的结构强度要求，整体建模完全按照实际生产中的工装设计规范完成，可直接用于工装方案展示、结构验证以及后续的加工出图参考。
