换热器数控钻孔工装芯棒换刀装置

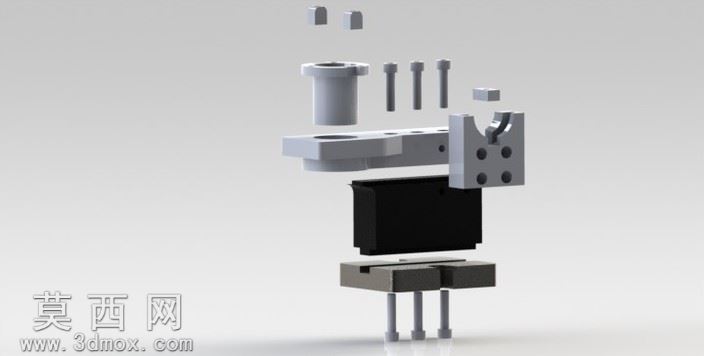

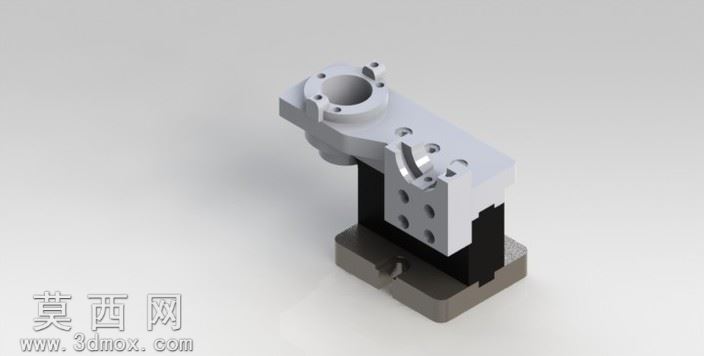

本模型为换热器数控钻孔工序配套的芯棒换刀装置，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械加工工装的设计公差规范，对各配合面预留了合理的装配间隙，确保虚拟装配过程无干涉错配问题。模型渲染阶段采用工业级写实材质方案：装置主体的金属结构件赋予哑光银灰色铸钢材质，模拟实际加工后经喷砂处理的金属质感，表面添加细微的切削纹理与使用痕迹提升真实感；中间的滑动导向部件赋予发黑处理的高碳钢材质，呈现深灰近黑的哑光金属质感，与主体结构形成清晰的材质区分；底部安装基座赋予调质45号钢材质，表面做磨平处理的质感表现，还原工装与机床工作台贴合安装的实际状态。结构设计上，装置采用立式模块化布局，上部设置多规格刀具定位安装座，带有精准的定位销孔与锁紧螺孔结构，可适配不同直径的钻孔刀具快速装夹；中部设置导向滑移机构，通过燕尾槽结构实现换刀过程的精准位移，保证换刀重复定位精度满足数控钻孔的公差要求；下部设置通用安装底板，带有标准T型槽安装孔位，可直接固定在数控车床或专用钻孔设备的工作台上，无需额外加工转接板。设计思路围绕换热器钻孔加工的换刀效率提升需求展开，针对传统人工换刀对位慢、锁紧耗时长的痛点，将换刀动作拆解为定位、滑移、锁紧三个标准化步骤，通过结构的精准导向实现刀具的快速切换，同时兼顾装置的刚性与维护便捷性，所有易损部件均设计为可拆分替换结构，无需整体更换工装即可完成损耗件维护，有效降低生产现场的工装使用成本。模型完整还原了装置的所有细节特征，包括各部位的倒角、退刀槽、安装孔、锁紧螺纹等工艺结构，可直接用于工装加工的图纸导出、装配工艺模拟以及加工路径仿真验证。
