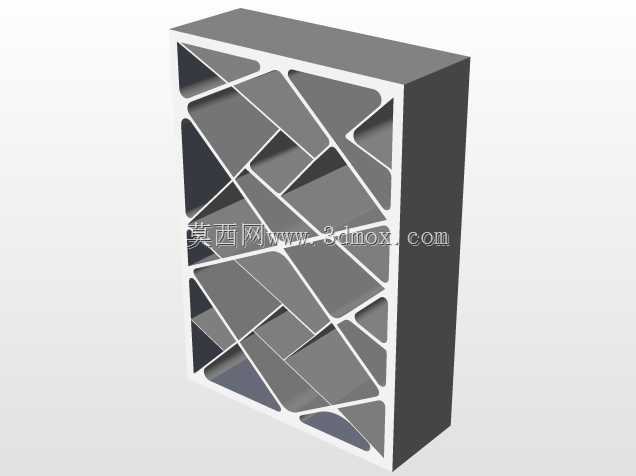

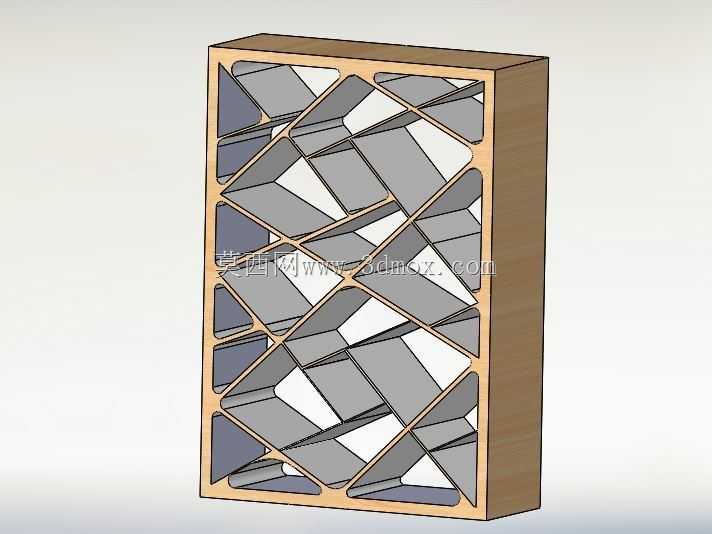

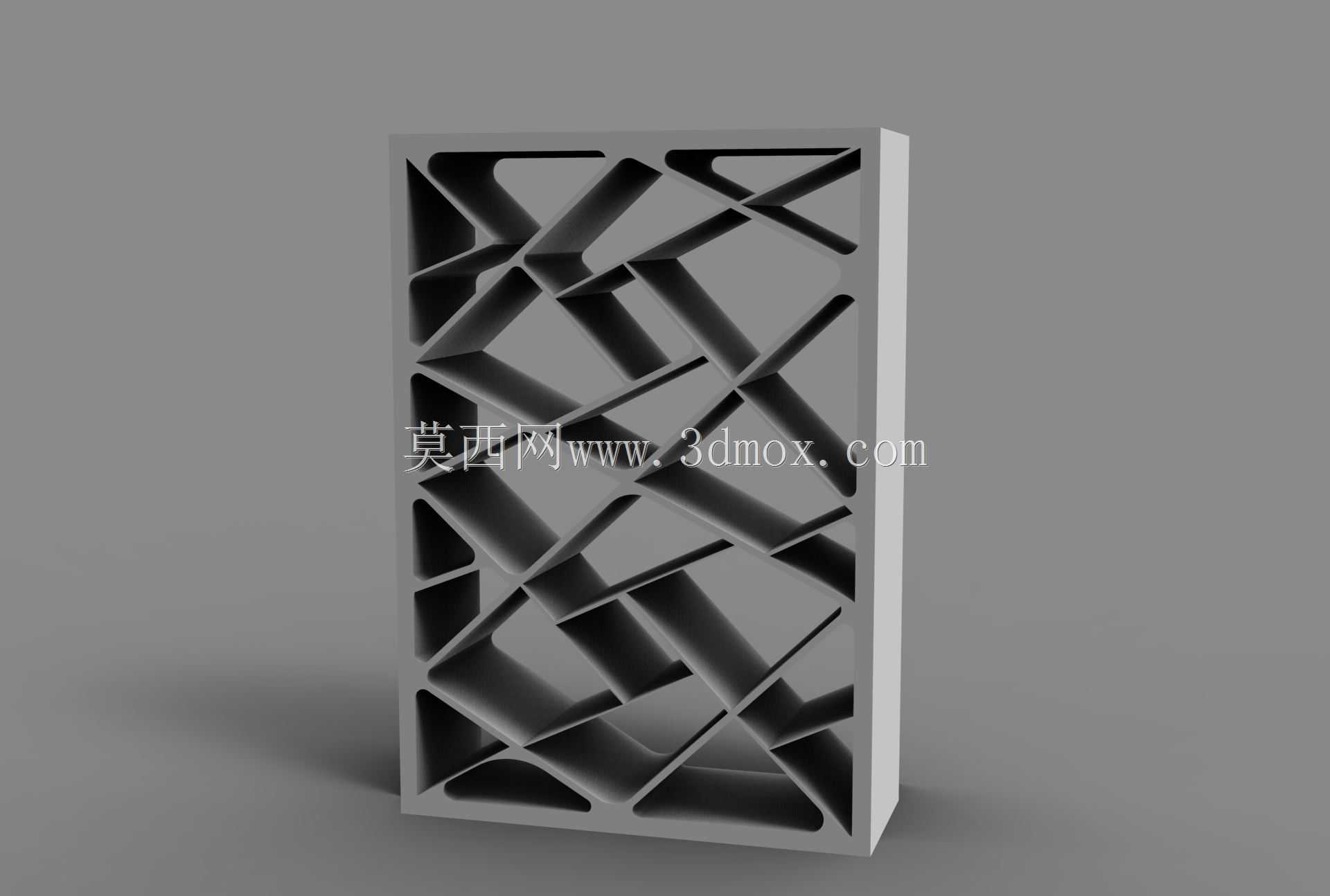

交错镂空结构锯齿形置物齿条设计

这款交错镂空结构的锯齿形齿条构件，主要面向民用家具与轻型商用展示场景设计，可作为桌面侧边支撑、开放式书架层架承托、小型置物架侧边立柱、陈列道具框架等场景的核心结构件使用，适配现代简约、工业风、极简几何等多种空间装修风格，既可以在家庭书房、客厅作为家具结构件搭配木质、玻璃层板使用，也可在文创店铺、展会展位作为轻型展示架的支撑结构，承托书籍、小型文创摆件、装饰藏品等轻量化物品。从功能特性来看，该构件采用一体化的锯齿交错镂空结构设计，在保证结构支撑强度的前提下，大幅降低了构件自身的重量，同时镂空的几何纹理自带装饰属性，无需额外做表面装饰处理即可呈现出富有设计感的视觉效果；构件整体为等厚矩形板状结构，侧边为平整的安装基准面，可通过侧边沉孔、端面连接孔与横向层板、底部支撑脚、顶部封边件完成快速装配，锯齿状的交错筋条在构件内部形成了连续的传力路径，可将层板传递的竖向荷载均匀分散到整个构件截面，避免局部应力集中导致的结构变形，相比实心板材结构，在同等承重能力下可减少近六成的材料用量，同时镂空结构也方便线缆穿过，适配带照明功能的展示架布线需求。在设计思路上，该构件以参数化的交错网格为基础构型，将传统齿条的齿形特征转化为内部的交错支撑筋，每一道斜向筋条的角度、宽度都经过受力验算，保证在常规置物荷载下的结构挠度控制在允许范围内，构件的外轮廓保持规整的矩形形态，预留的安装边界尺寸适配常规18mm厚度的板材层板，侧边安装孔位按照通用家具五金的孔距标准设置，无需额外打孔即可搭配市面上常见的三合一连接件、角码完成装配，构件的厚度可根据实际承重需求调整，作为小型桌面置物架支撑时可选用较薄的截面尺寸，作为落地书架侧边支撑时可加大截面厚度与筋条宽度，适配不同的承重等级需求。在安装边界上，该构件的上下端面为平整的装配面，可与底部调节脚、顶部封边条完全贴合，侧边的安装平面与层板侧边的间隙可控制在0.2mm以内，保证装配后的整体平整度，内部镂空的最小间隙满足常规喷涂、阳极氧化等表面处理的工艺要求，不会出现处理死角，既可以采用金属材质通过激光切割、焊接工艺制作，也可采用工程塑料通过注塑工艺批量生产，适配不同的成本预算与使用场景需求。
