可3D打印的十一齿莫比乌斯齿轮结构

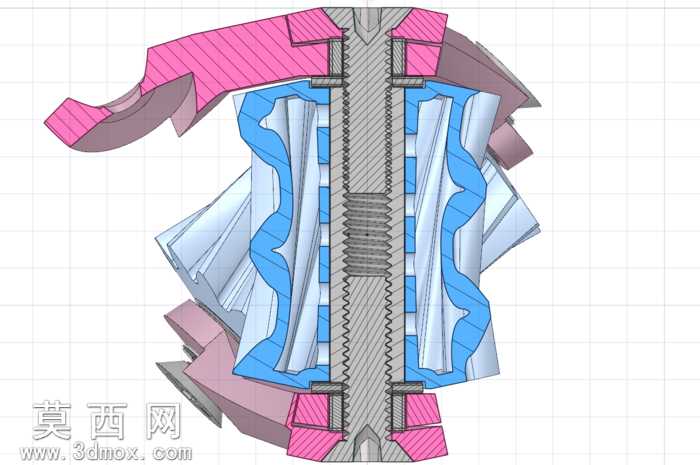

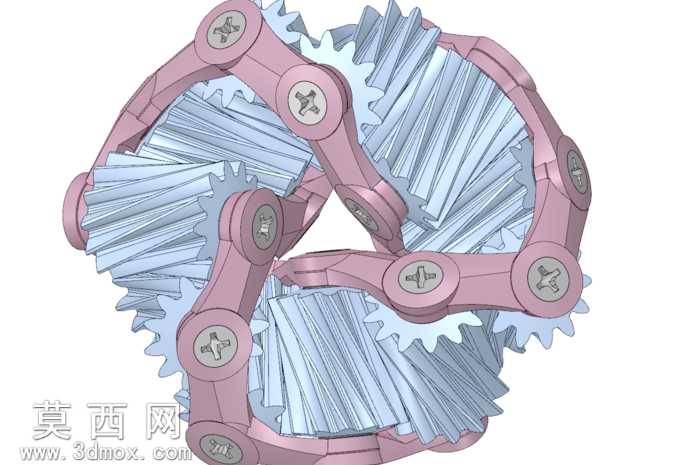

该作品为可直接用于3D打印的莫比乌斯齿轮组结构，整体建模围绕无额外球轴承的一体化传动需求展开，在三维建模过程中针对SLS工艺的成型特性做了专项适配，可兼容白色尼龙、黑色尼龙、尼龙铝复合等常见3D打印耗材的成型要求，无需额外添加支撑结构即可完成打印制作。模型整体采用闭环式莫比乌斯环作为连接框架，框架上均匀布置多组连接轴位，通过标准螺丝结构实现齿轮与框架的装配固定，所有轴位的公差经过反复校准，既保证齿轮转动时的同轴度，又避免装配过紧导致的传动卡滞。齿轮组采用错层布置的斜齿结构，沿莫比乌斯环的曲面走向均匀排布，相邻齿轮的齿形经过齿隙优化，在保证连续啮合传动的同时，预留了3D打印耗材的膨胀余量，避免打印后因材料收缩或膨胀出现齿面咬合过死的问题。建模过程中对所有齿轮的齿廓做了消隙适配，针对SLS打印的层纹特性调整了齿面的啮合接触面，无需额外打磨即可实现顺滑的连续传动，整个传动链沿莫比乌斯环形成无限循环的传动路径，突破了传统平面齿轮组的传动布局限制。连接框架采用分段式拼接结构，每段框架的连接位都做了定位止口设计，打印后可直接拼接组装，无需额外粘接即可保证整体结构的刚性。所有螺丝位都做了沉头处理，装配后螺丝端面与框架表面齐平，不会对齿轮转动造成干涉。整个模型的建模逻辑围绕免轴承、易打印、易装配的核心思路展开，所有零件的壁厚都经过强度校核，既保证打印后零件的结构强度，又避免壁厚过大导致的打印变形问题，齿形参数经过多轮啮合仿真验证，可实现无卡顿的连续循环传动，兼具机械传动的功能性与拓扑结构的创意性，既可以作为机械传动原理的演示教具，也可作为创意机械摆件进行制作。
