立方体横截面六边形可视化教学演示结构

　　在机械结构设计的几何验证、工程图学教学以及三维建模软件的截面功能演示场景中，这类正六面体斜切截面的演示结构有着很实际的应用价值。很多刚接触三维建模的工程师或者机械专业学生，很难直观理解当剖切平面沿着立方体空间对角线方向垂直切入时，截面轮廓会呈现正六边形的几何特性，这个实体结构就是把抽象的几何推导转化为可直观观察的实体参照。

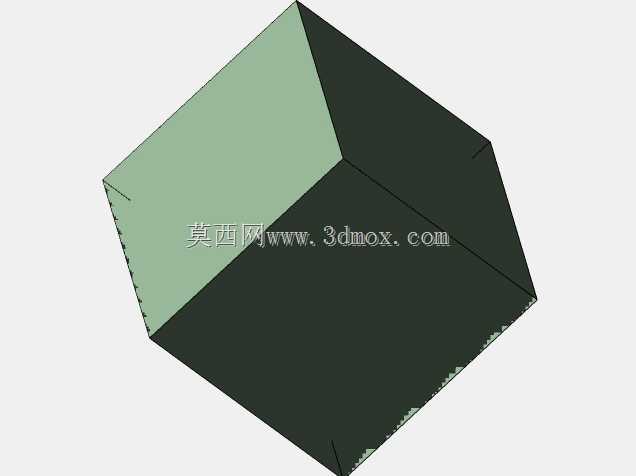

　　从设计思路上看，这个结构没有做多余的附加特征，完全以标准正立方体为基础本体，所有棱边保持等长，相邻面的垂直夹角严格控制在90度，保证基础几何体的参数精度，避免因基础尺寸偏差导致截面轮廓变形。建模过程中需要先确定立方体的空间对角线方向，让剖切平面垂直于该对角线，且平面位置经过立方体六条棱边的中点，这样切出的截面六条边长度完全相等，相邻边夹角为120度，是标准的正六边形轮廓。

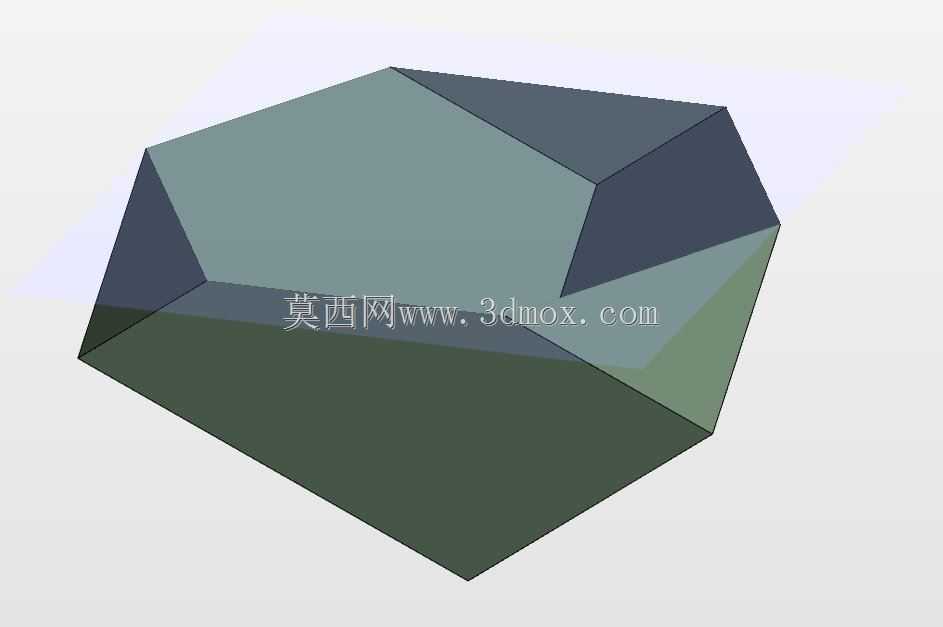

　　实际使用时，不需要拆解实体，只需要在三维查看环境中开启截面功能，沿着Z轴方向拖动剖切平面的位置，就能完整观察到截面从三角形逐步过渡到六边形，再收缩回三角形的整个变化过程，能帮使用者快速建立空间剖切的几何认知，在后续做复杂箱体类零件的剖切视图、工装夹具的避空槽设计、多面体零件的加工基准找正时，都能依托这个基础几何认知减少空间想象的误差。

　　从安装与使用边界来看，这个演示结构不需要额外的安装接口，本身作为独立的几何演示单元，可直接嵌入到工程图学教学课件、三维建模软件的功能演示案例中，也可以3D打印成实体教具用于课堂教学，整体尺寸可根据演示场景缩放，小尺寸版本可作为桌面建模参照件，大尺寸版本可用于展会的几何原理展示，缩放过程中只要保持正立方体的棱长比例不变，截面的六边形几何特性就不会发生改变。在做零件的干涉检查、装配体的剖面分析时，理解这个基础立方体的截面变化规律，能快速判断复杂结构剖切后的轮廓走向，减少剖面视图绘制时的轮廓错误，也能在做结构优化时，更精准地预判剖切位置的材料去除范围，避免过度切除影响零件结构强度。
