多通路集尘管路旋转切换阀结构设计

该结构面向集中除尘与真空抽吸系统的管路末端分配需求，常见于木工车间、打磨工位、复合材料加工区以及需要多工位轮流抽排粉尘的生产现场。实际使用中，主吸尘管路往往固定敷设，而设备或操作位置会随工序变化，若每个点位单独配置吸尘支管，不仅管线冗余、风阻增加，还会造成风机风量分散。采用这种多接口旋转切换结构后，可在有限安装空间内把若干吸尘支路汇集到同一主管路，并通过旋转动作选择需要接通的支路，未选通的接口同步封闭，避免无效漏风。

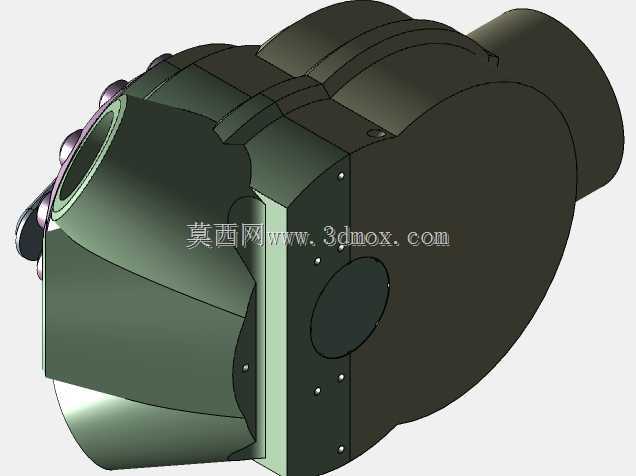

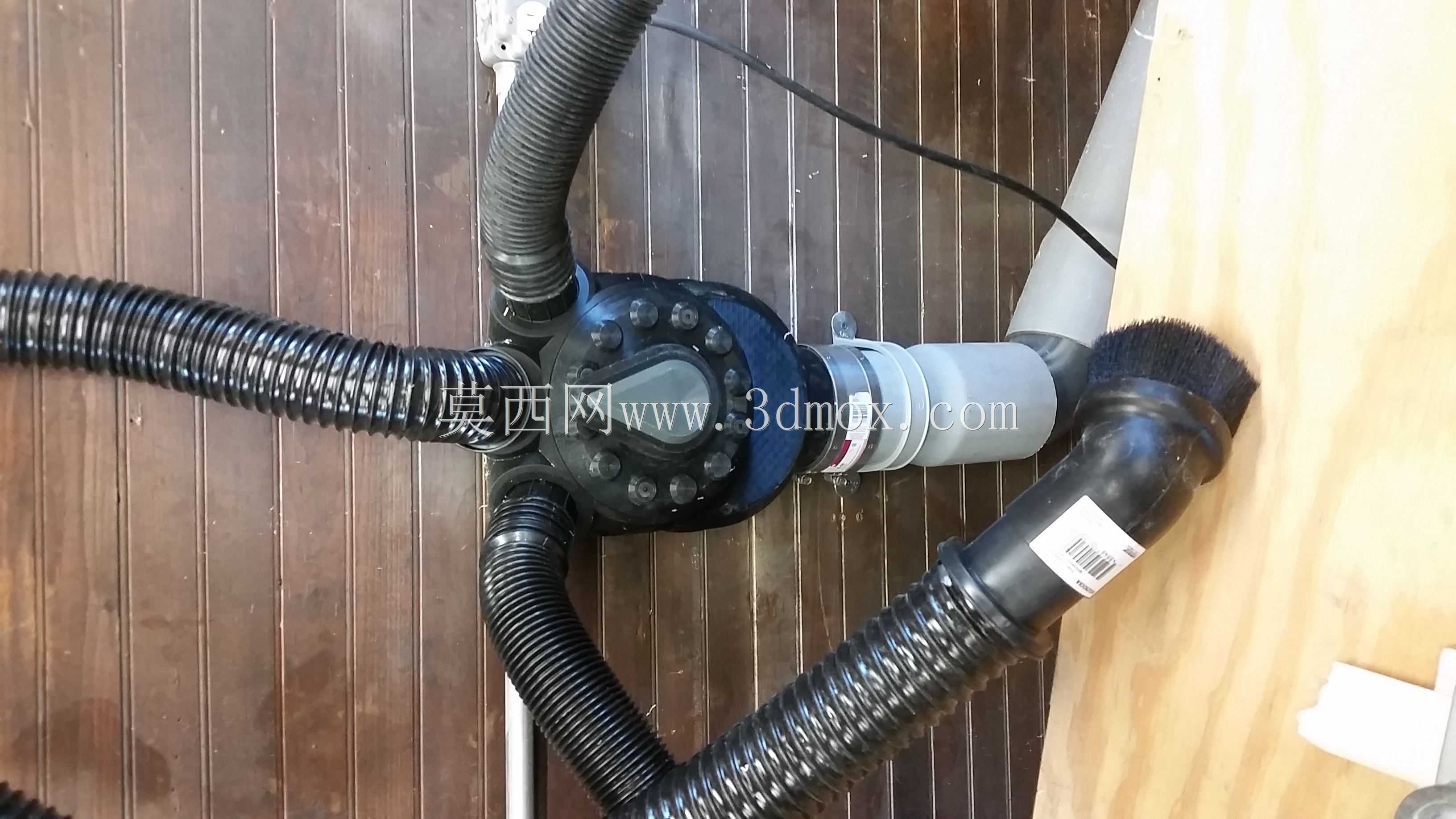

从功能布置看，阀体位于4英寸主管道顶部，主体承担分流、密封和定位三项任务。三个2.25英寸锥形吸尘接头用于连接柔性波纹软管，锥面配合能够在卡箍或抱紧结构压紧后形成较稳定的密封边界，同时补偿软管装配时的少量角度偏差。联合式3英寸凸轮锁插座则用于快速对接标准快接管路，凸轮锁紧机构通过偏心压块把接头轴向拉紧，适合频繁拆装的工位，操作时无需旋转整根软管，降低工人接管强度。

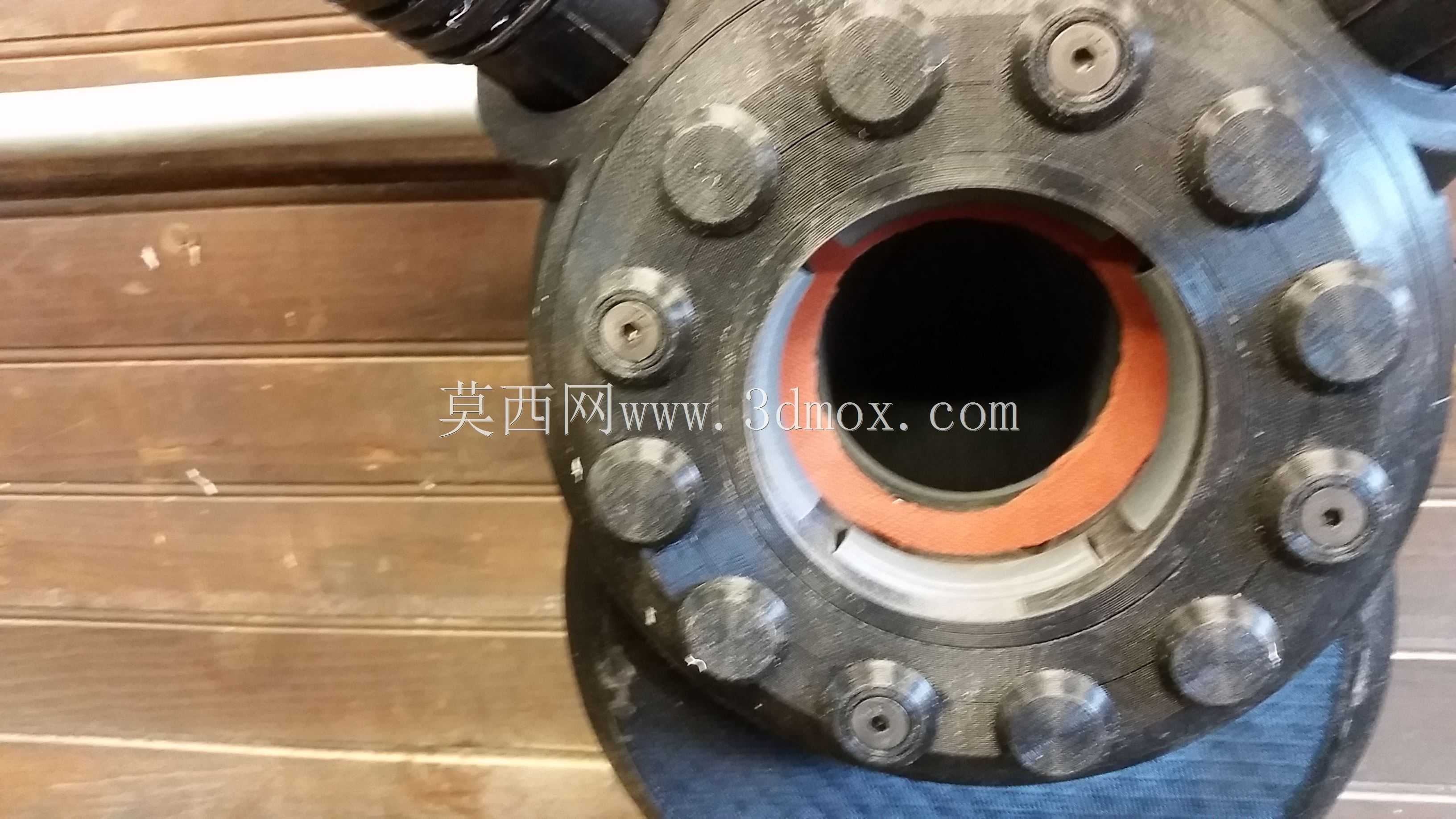

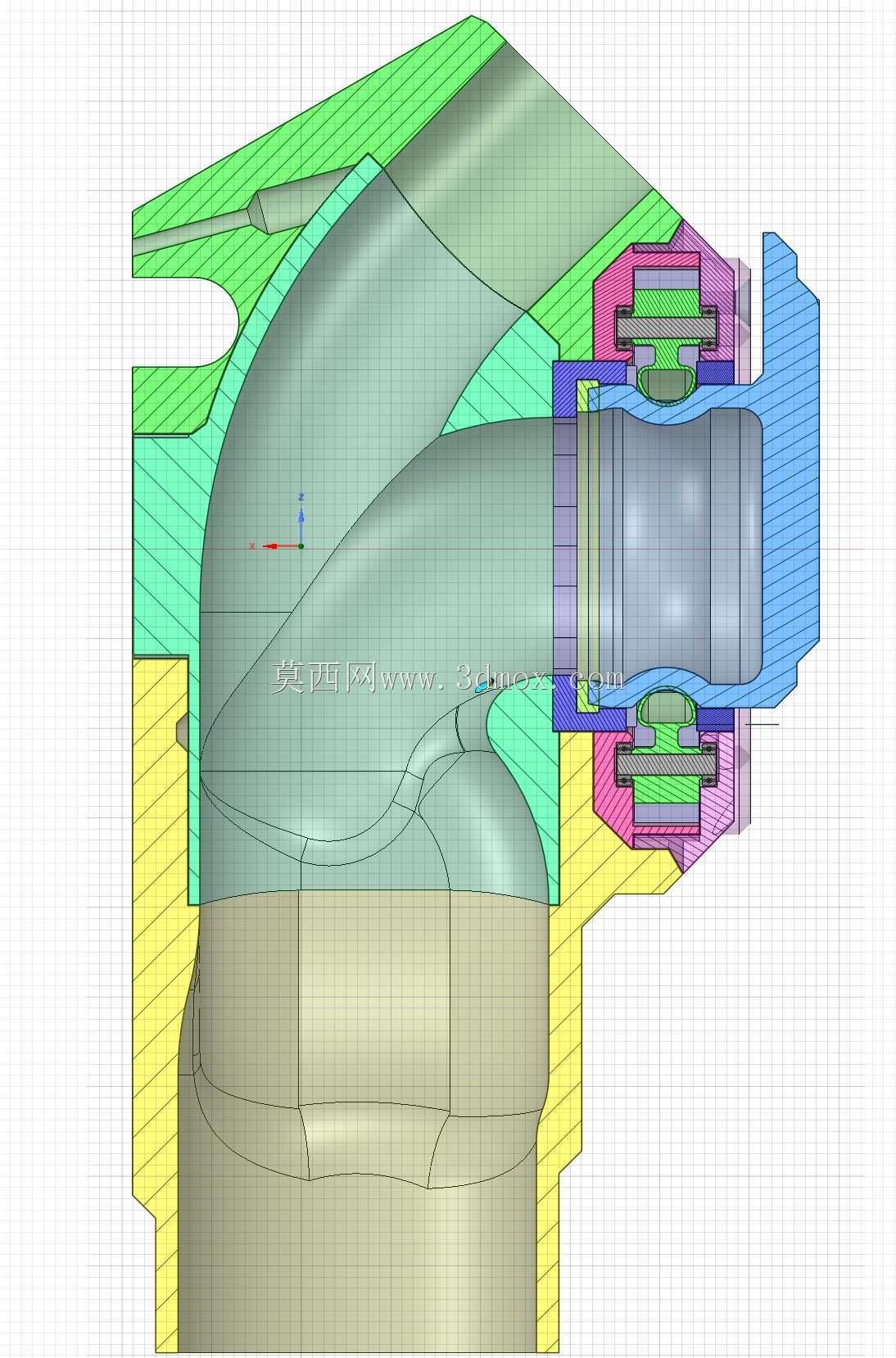

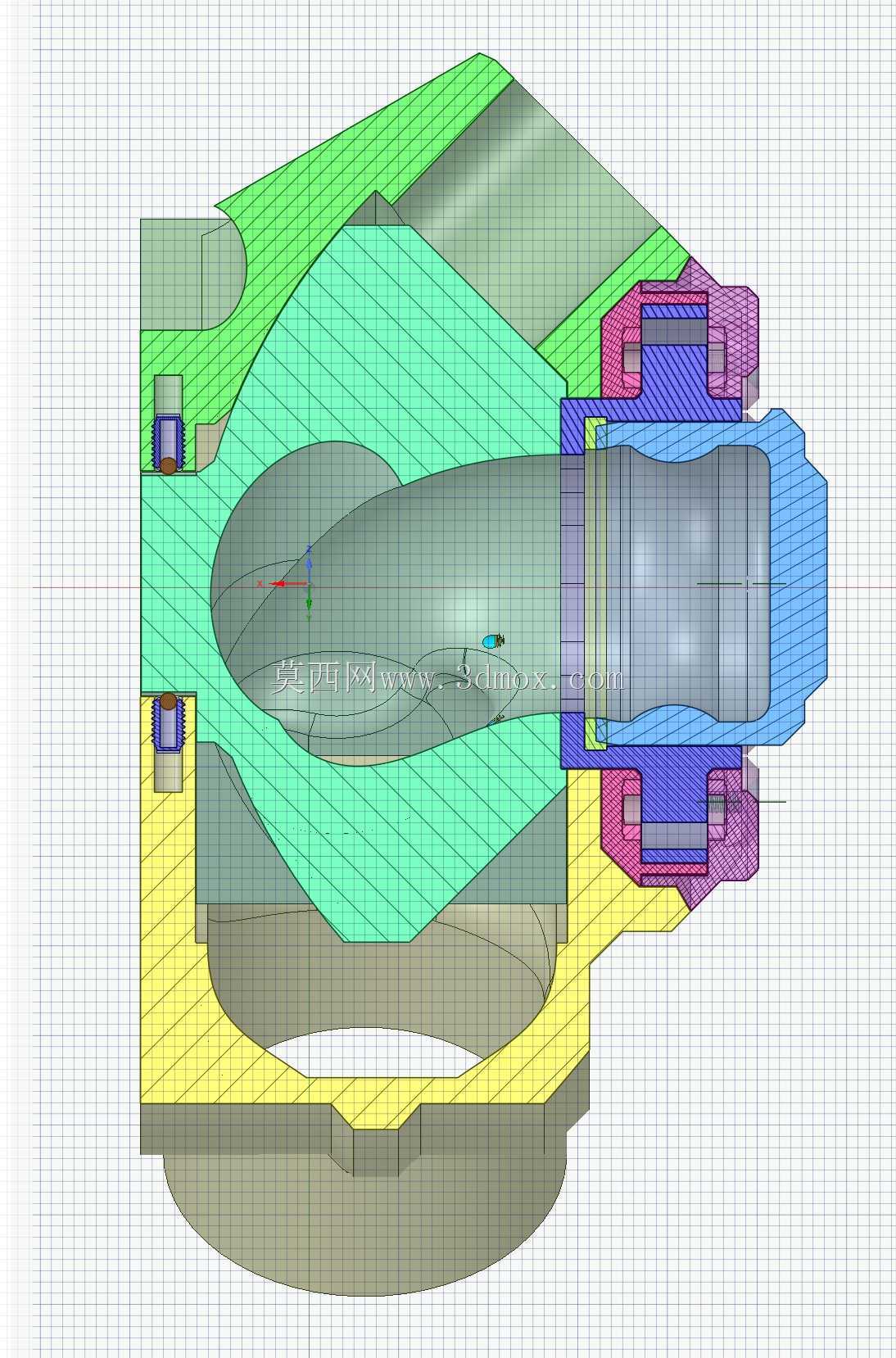

旋转开关的核心在于端口选择与状态保持。阀内流道随手柄转动在不同接口之间切换，凸轮锁端口与锥形吸尘口之间的通断关系由内部密封副决定。为避免使用中误碰导致支路错位，定位结构需要在每个工作角度提供明确的档位反馈；手柄和指示器同步动作，使操作者从外部即可判断当前接通的是哪一路。对于含尘气流工况，密封面应尽量避开粉尘堆积死角，流道转折处也应保持平滑，减少木屑、纤维或颗粒在阀腔内沉积。

外形与安装边界方面，该装置顶部接管、侧向多口分布，整体占用空间集中在主管轴线附近。安装时需确认上方手柄旋转范围内没有梁架、桥架或其他设备干涉，侧向软管弯曲半径应满足波纹软管的最小弯曲要求，避免强行弯折造成风量损失。阀体与4英寸主管的连接面要考虑密封垫压缩量以及检修拆卸空间；若布置在移动设备或工装板旁，还需校核接头插拔时的操作距离。三维建模时应重点表达内部流道相位、密封件安装槽、凸轮锁压紧轨迹以及手柄转角限位，这些特征直接决定样机装配后的切换手感、密封可靠性和维护便利性。
