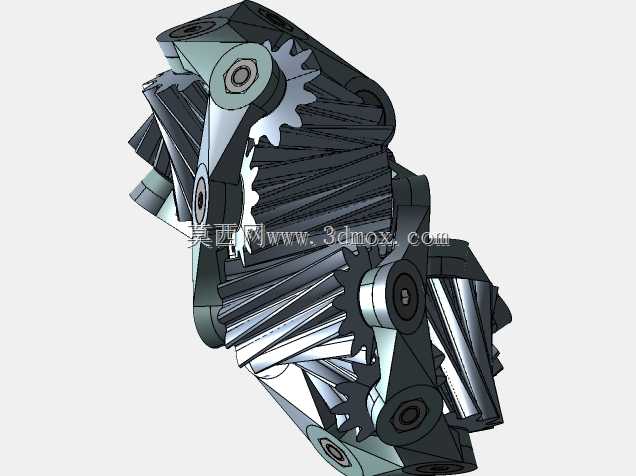

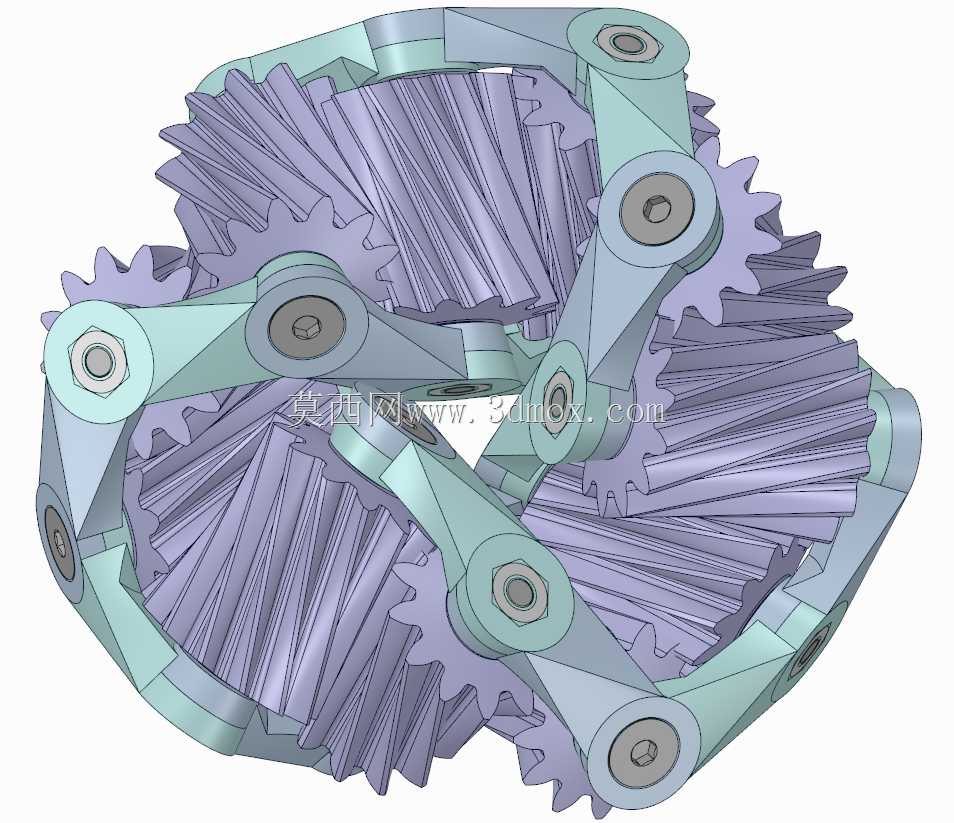

带轴承莫比乌斯钢带传动机构设计

　　这款带轴承的莫比乌斯钢带传动结构，在非标自动化的连续循环输送、无断点传动场景中有着独特的应用价值，区别于常规同步带、链条传动的断点搭接结构，莫比乌斯扭带结构可实现钢带双面均匀磨损，大幅延长挠性传动件的使用寿命，在轻载高速的连续运转工位，比如小工件分拣输送、精密检测工位的匀速送料环节，这类结构能避免常规传动带搭接处带来的传动脉动，提升运行平稳性。

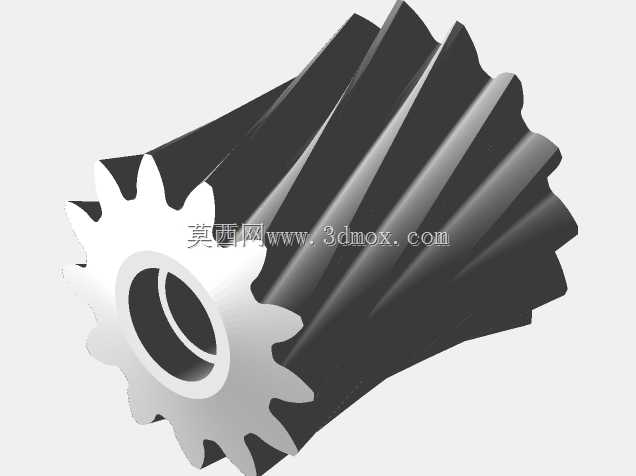

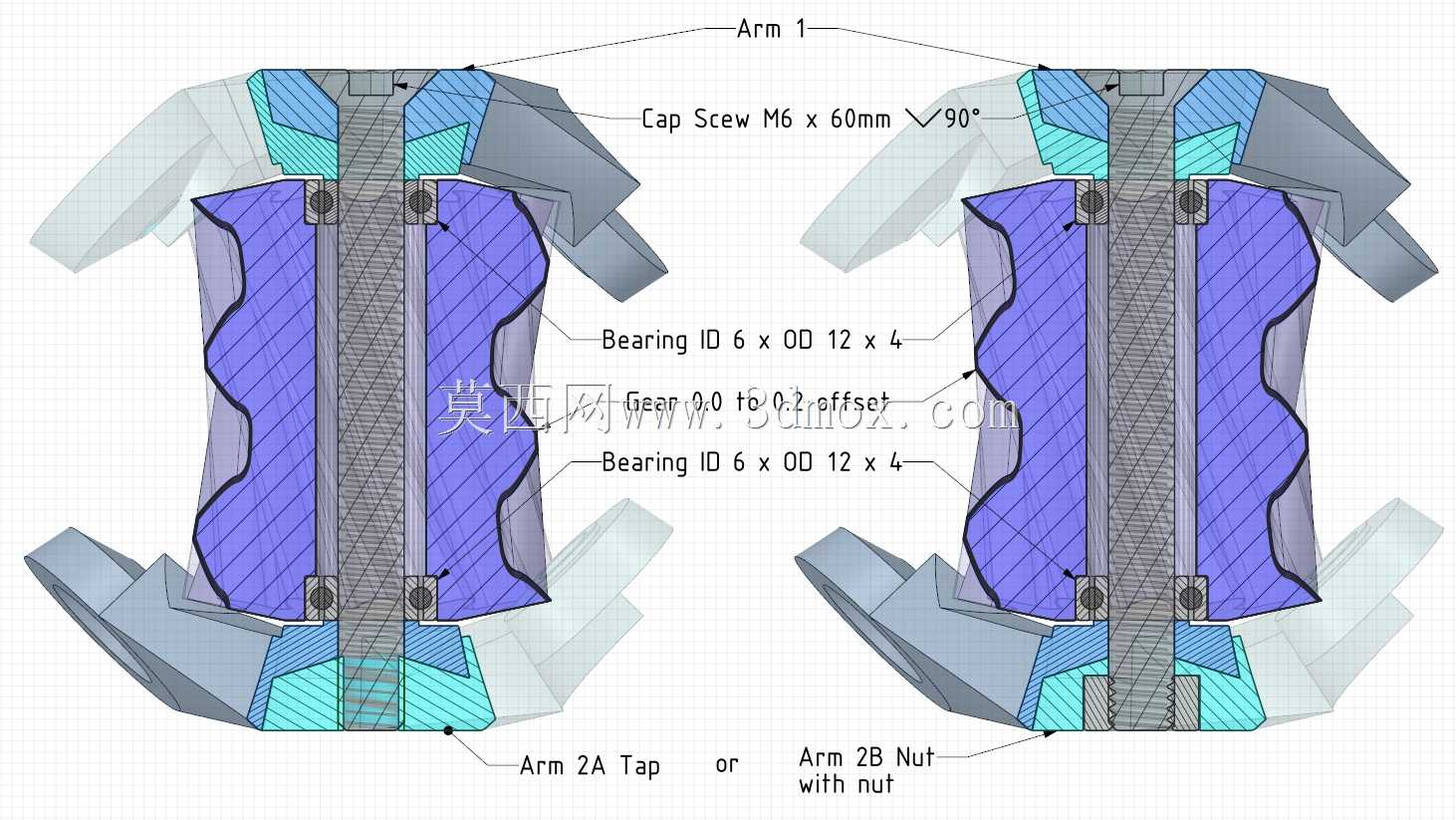

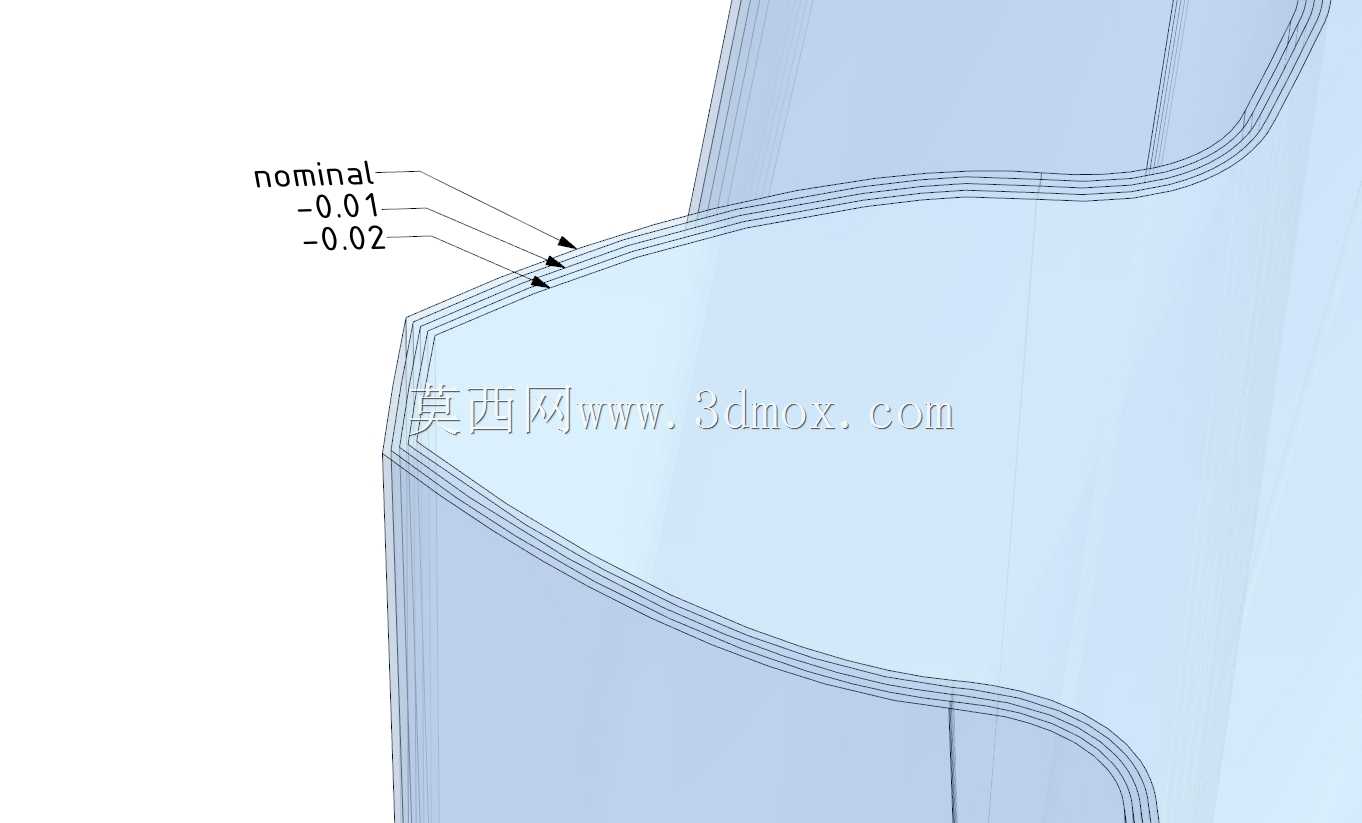

　　从结构设计逻辑来看，整套机构采用ISO标准紧固件作为核心连接元件，核心传动副设置了多组偏移量可选的齿轮结构，适配不同张紧需求与安装空间：常规装配场景下选用0.15mm的齿轮偏移量即可满足顺畅啮合需求，对传动精度要求更高、加工装配精度可控的场景，可选用0.5mm偏移量的齿轮组，啮合时轮齿从上方方向逐步切入啮合，能自动抵消钢带卷曲带来的啮合间隙偏差，无需额外设置张紧调节结构即可抵消装配公差带来的传动卡顿。轴承选用内径6mm、外径12mm、厚度4mm的标准微型深沟球轴承，压装时需注意安装位为标称过盈配合，需借助台钳平稳压入，避免敲击导致轴承外圈变形影响转动顺滑度，装配后需预留合理磨合周期，初期运转的轻微阻力会随啮合面跑合逐步消退。

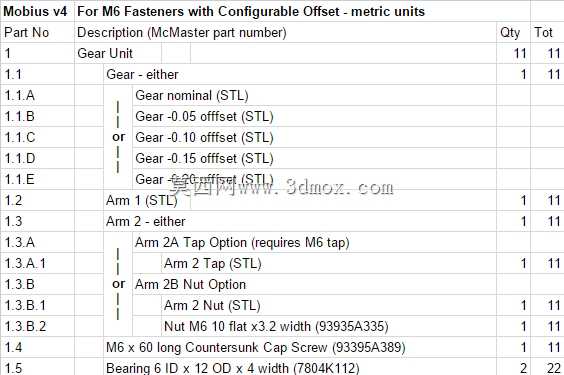

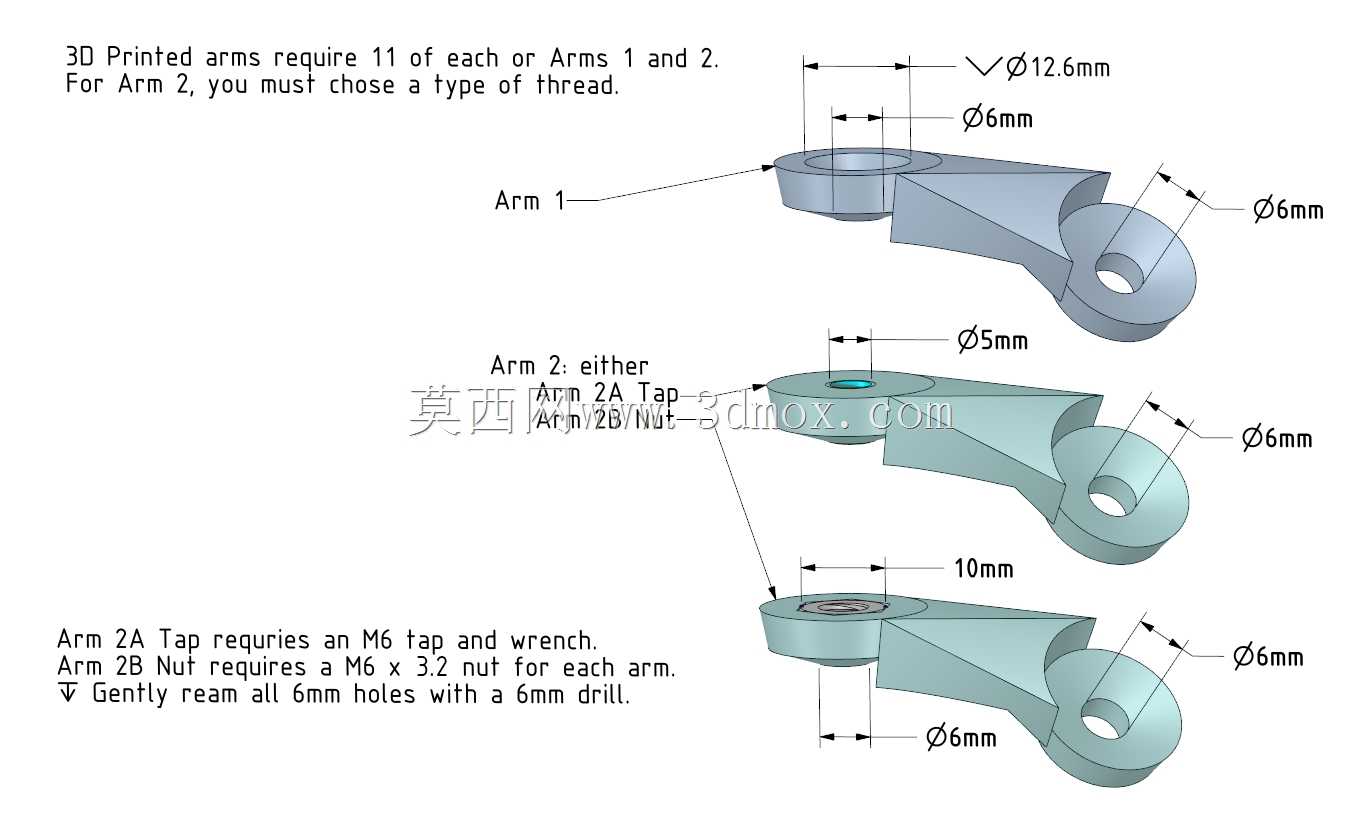

　　结构上预留了两种臂部配置方案，可根据现场加工条件选择：具备攻丝加工条件的场景可选用带螺纹孔的臂结构，直接采用M6×60mm内六角 cap 螺钉锁紧；无现场攻丝条件的场景可选用带螺母锁紧位的臂结构，直接搭配标准M6螺母完成装配，无需额外加工螺纹，降低现场装配的工艺门槛。安装边界上，整套机构的核心传动钢带为11档规格，扭转折弯处的曲率经过反复校核，不会出现钢带局部应力集中导致的疲劳断裂，两侧臂部的安装孔位同轴度公差控制在0.02mm以内，保证轴承压装后齿轮轴的转动无卡滞，齿轮啮合侧隙均匀分布在整个啮合区间，不会出现局部咬齿、偏磨的问题。在实际选型应用中，这类结构尤其适合需要连续单向运转、不允许传动件存在搭接接缝的轻载传动场景，比如精密印刷工位的纸带输送、小型电子产品组装线的匀速送料，相比常规传动结构，其双面磨损的特性能让钢带使用寿命提升近一倍，且标准件的通用选型方案可大幅降低备件采购成本，无需定制特殊规格的紧固件或轴承，全球范围内均可快速采购到适配的替换硬件。
