三角形网格穹顶结构设计方案

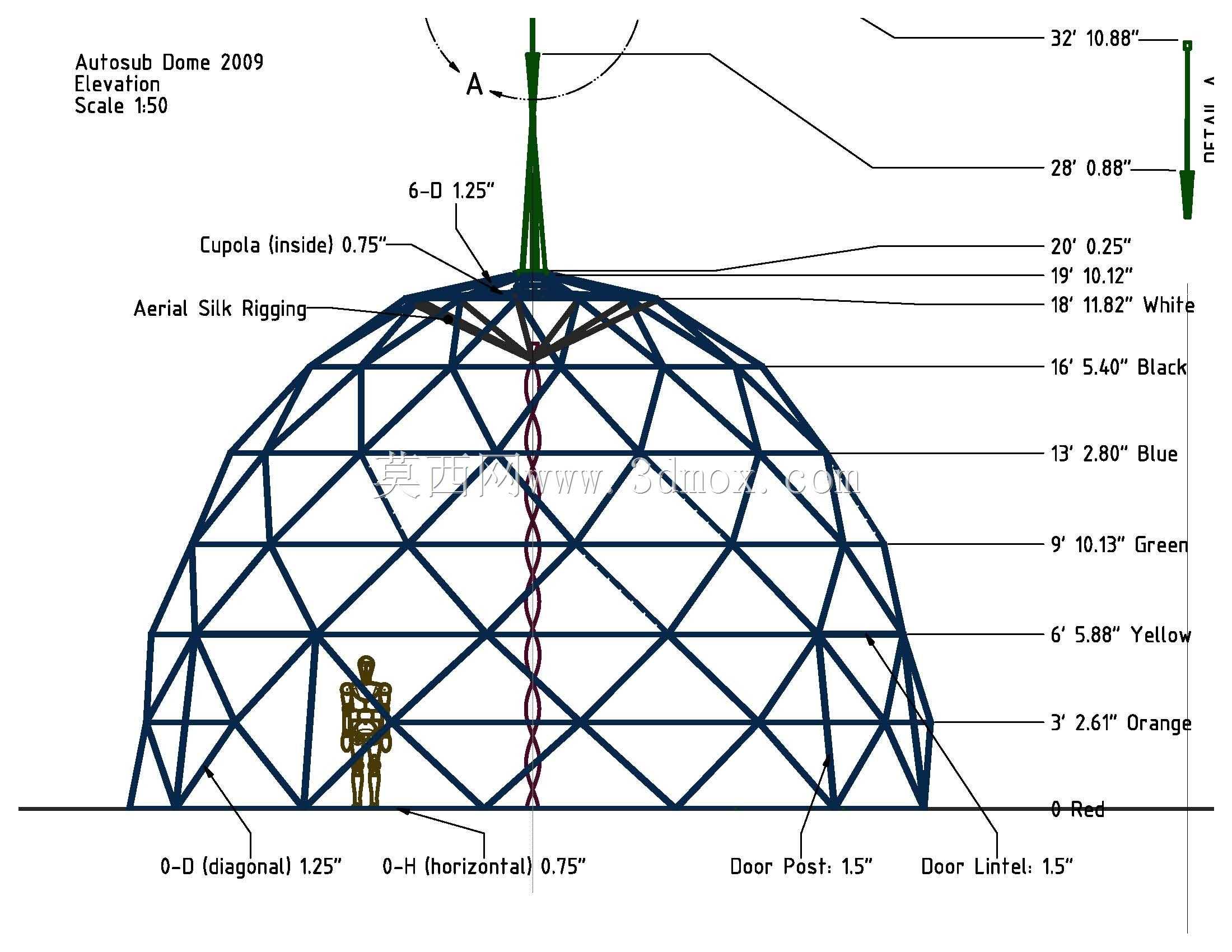

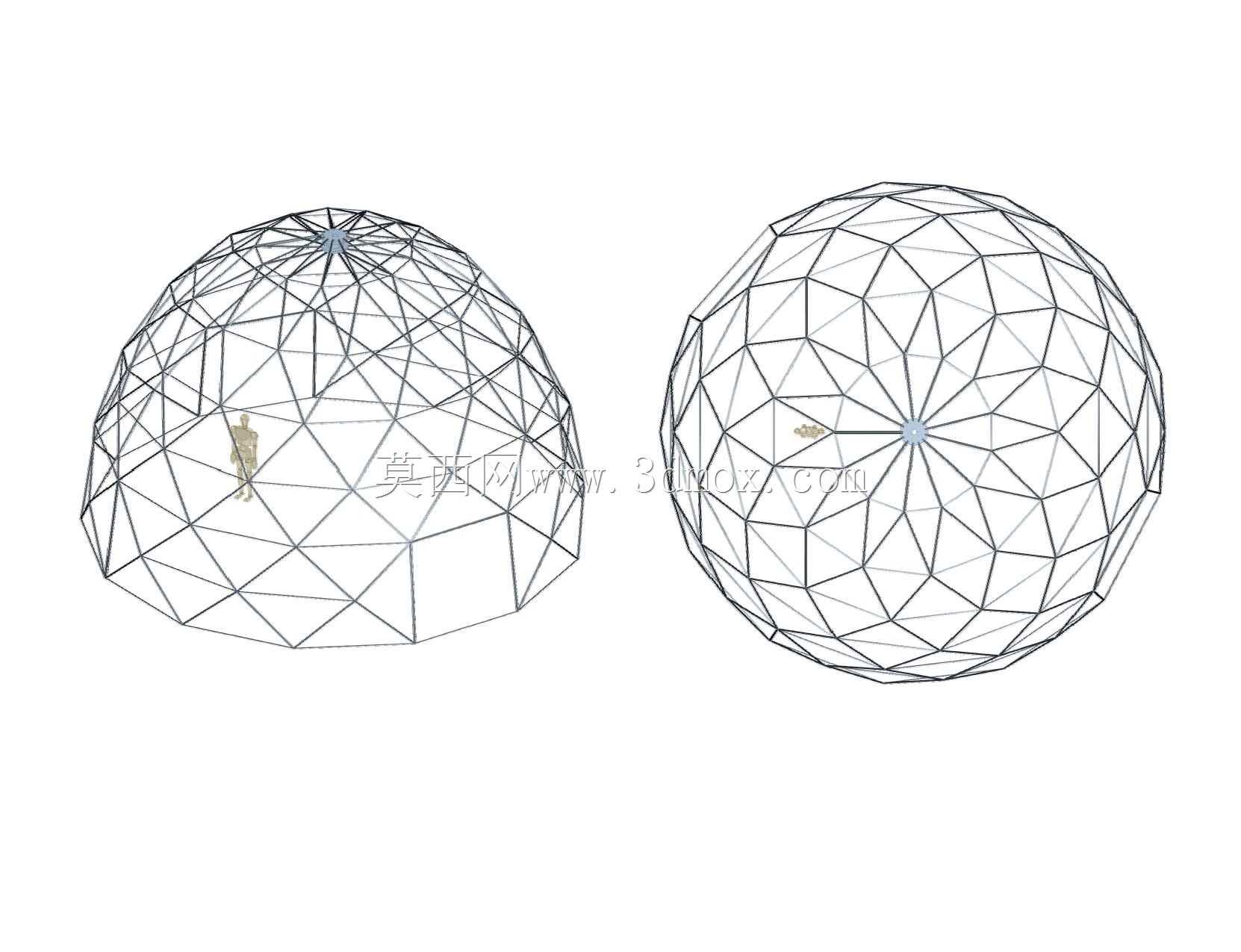

　　这类三角形网格穹顶结构，常应用于户外临时展演场馆、小型科普观测站穹顶、沉浸式体验空间围护结构等场景，核心作用是在有限占地范围内实现大跨度无柱内部空间，同时依靠曲面造型降低风阻、分散顶部荷载，适配多种户外露天布设场景。从结构逻辑来看，整体采用测地线穹顶的网格划分思路，将球面沿经纬方向做等角度切分，把连续曲面拆解为大量规格接近的三角形单元，每个单元杆件长度偏差控制在极小范围内，既降低了构件加工的备料难度，也能让现场拼装时减少错配问题，三角形单元本身的结构稳定性，也让整体框架在承受竖向积雪荷载、侧向风荷载时，能将受力均匀传递到下部支撑环梁，避免局部应力集中导致的结构变形。结构下部预留了标准尺寸的门洞安装位，门洞两侧的斜向杆件做了角度补强，

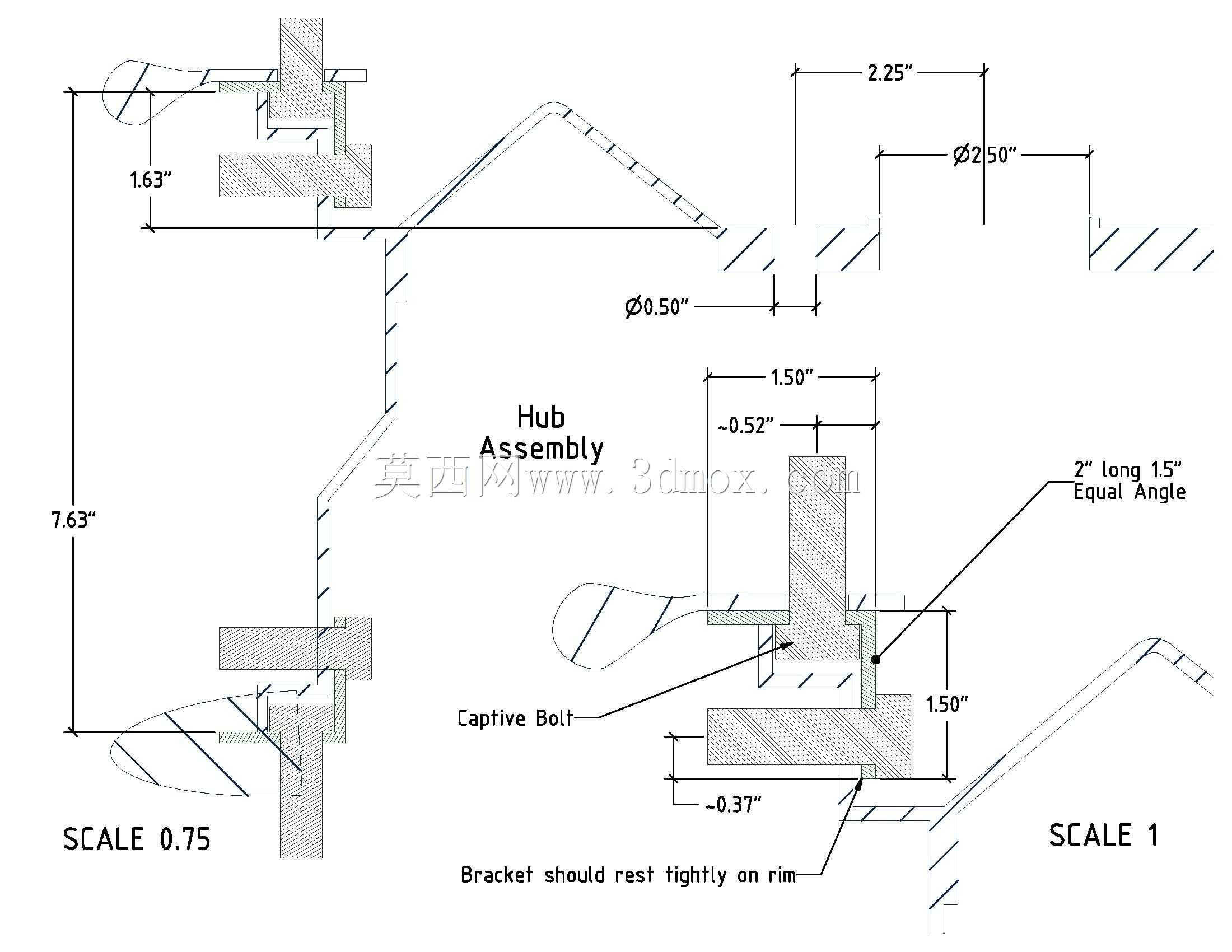

　　避免开洞位置破坏整体网格的受力连续性，门洞上方的过梁杆件与周边网格做了一体化衔接，保证人员、小型设备进出时不会与结构构件发生干涉。从安装边界来看，穹顶底部与基础连接的位置，所有杆件端点都落在同一水平环线上，可直接与预制的环形基础预埋件做螺栓连接，不需要针对单个杆件做特殊的基础适配，大幅降低现场施工的定位难度。穹顶顶部设置了小型收口节点，可根据使用需求加装通风帽、观测设备基座或者采光顶盖板，节点处的多根杆件汇交做了统一的角度适配，不需要现场二次裁切杆件。不同高度位置的网格杆件，根据所在位置的受力大小匹配了对应规格的型材，下部受力较大的区域杆件截面尺寸稍大，上部靠近顶点的区域杆件截面适当缩小，

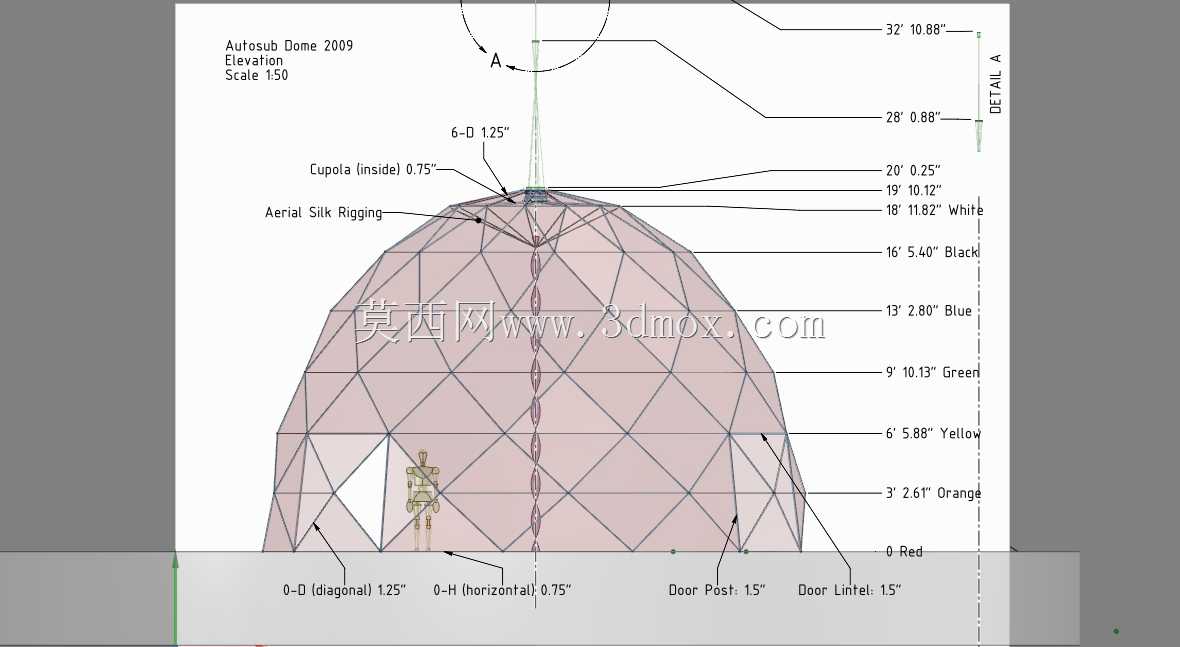

　　在保证整体结构强度的前提下尽可能降低整体自重，减少基础承载压力。网格外侧可根据使用需求覆盖不同材质的面板，透光面板可满足内部自然采光需求，遮光面板可适配内部投影、沉浸式展演的光线控制要求，面板与网格杆件的连接点位都预设在三角形单元的边框位置，不需要额外在杆件上打孔破坏结构强度。整体结构的拼装不需要大型起重设备，依靠人工配合小型工具即可完成单元拼接，适合在交通不便的郊野区域、场地受限的城市公共空间快速搭建，拆卸后所有杆件可分类打包重复利用，适配临时活动、半永久场馆的多元使用需求。
