古代木质人力驱动起重吊具结构

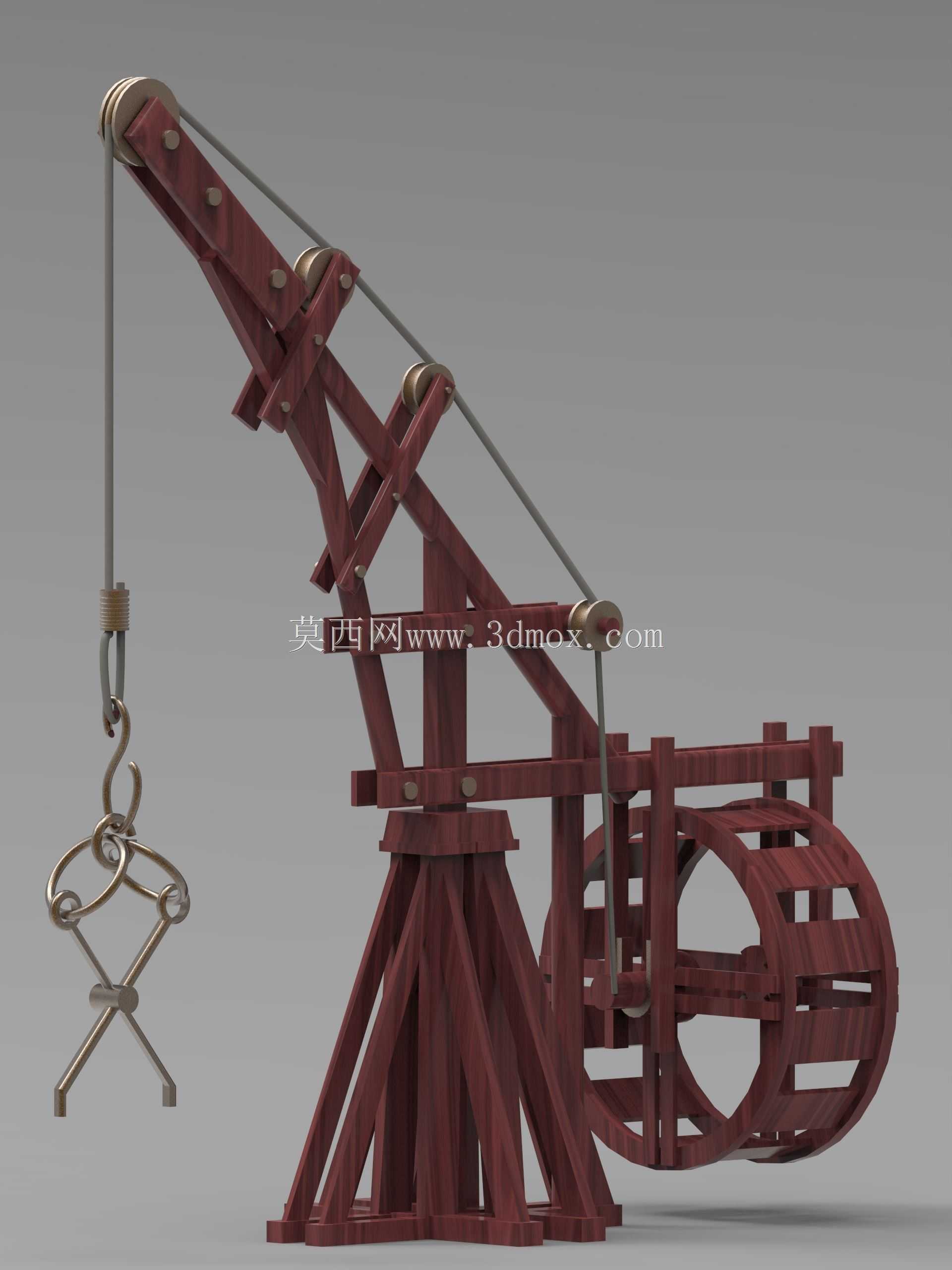

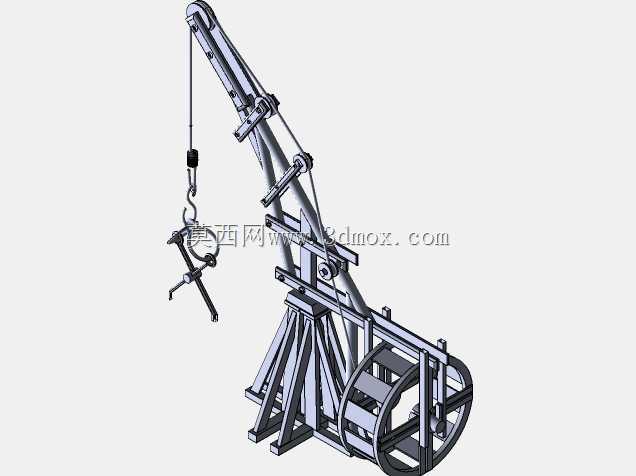

这款起重设备是适配古代大型工程作业的人力驱动起重装置，最早被应用于大型石材、建筑构件的垂直提升与短距离移位作业，在石质建筑营建、城墙修筑、大型构筑物搭建场景中承担核心的物料吊运职能，能够在缺乏现代动力源的作业环境下，依靠人力驱动完成重物的起升、悬停与落点调整，解决古代大型建材无法依靠人力直接搬运就位的施工难题。整套设备采用全木质框架结构设计，主体支撑部分采用三角桁架式落地支架结构，底部采用多根斜向支撑梁交叉排布，形成稳定的落地支撑结构，能够在不平整的施工场地上分散设备承重与起吊重物带来的载荷，避免作业过程中出现支架侧翻、结构形变的问题。吊臂部分采用分段铰接的木质臂架结构，臂架上沿排布多组定滑轮组件，通过绳索绕接形成省力滑轮组，配合末端的吊钩与抓持夹具，能够在人力输入较小的情况下实现数倍重量的重物起升，滑轮组的排布位置经过力学优化，尽可能降低臂架承受的弯曲载荷，延长木质构件的使用寿命。设备的动力输入部分采用笼式人力踏轮结构，作业人员可在轮笼内部通过行走踩踏驱动轮体转动，通过轮轴收卷起吊绳索，相比直接牵拉绳索的作业方式，踏轮结构能够借助人体自重提供驱动力，大幅降低作业人员的体力消耗，同时轮轴结构自带减速增扭效果，能够平稳控制重物的起升速度，避免起吊过程中重物出现大幅晃动。整套设备的所有连接节点均采用木质榫卯配合金属销钉加固，既保留了木质结构便于就地加工制作、拆装转运便捷的优势，又通过金属加固件提升了节点的抗剪切、抗磨损能力，能够适应古代工地长期高强度的作业需求。设备的作业覆盖范围可通过调整吊臂的仰角进行改变，在固定安装位置的情况下，能够覆盖臂架旋转半径内的所有作业点位，满足施工过程中不同位置的物料吊运需求，其落地式安装结构不需要额外搭建复杂的固定基础，仅需要将底部支撑梁进行简单的压重固定即可投入作业，能够快速在不同施工点位之间转移部署，适配古代工程多点位流动作业的特性。吊钩部分采用金属锻造的防脱钩结构，配合可开合的物料抓夹，既能够起吊捆绑好的块状建材，也能够直接抓持圆柱状、不规则形状的施工物料，降低物料捆绑的作业耗时，提升现场施工的吊运效率。
