自行车刹车夹器结构三维设计作品

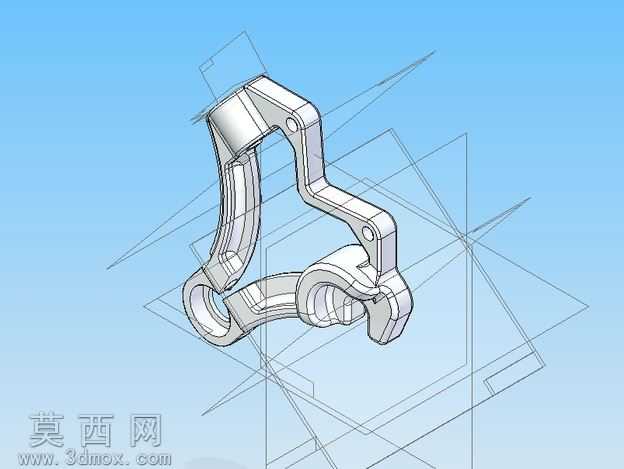

本作品为自行车刹车夹器的三维结构设计，建模阶段依托三维参数化设计逻辑，先以基准平面搭建核心定位框架，通过草绘勾勒夹器双侧臂体的轮廓走向，精准定位铰接孔位、刹车块安装位以及走线固定位的坐标参数，再通过拉伸、倒圆角、抽壳等基础特征命令构建臂体的基础实体形态，针对臂体的弧形过渡区域采用曲面放样与实体修剪结合的方式，还原夹器臂流畅的力学承载轮廓，避免应力集中的结构缺陷。在细节结构处理上，对铰接位置的轴孔做了同轴度约束设计，预留了标准件装配的间隙公差，臂体与刹车皮连接的卡槽位置做了卡扣限位结构，还原实际产品的快拆调节功能，夹器整体的对称结构通过镜像特征完成，保证双侧臂的运动轨迹一致性。材质渲染阶段，臂体主体采用哑光铝合金材质参数，调整金属粗糙度与反射率模拟锻造铝合金的磨砂质感，铰接轴位置赋予亮面镀铬金属材质，通过环境光遮蔽效果突出零件衔接处的结构层次，背景搭配半透明的基准参考线框，清晰呈现建模过程中的定位逻辑与结构比例关系。设计思路围绕自行车刹车夹器的实际使用需求展开，在保证结构强度的前提下对臂体做了轻量化的镂空处理，臂体的弯折角度经过反复参数调整，匹配常规自行车轮圈的刹车接触角度，兼顾制动时的受力传导效率与安装适配性，整体模型完整还原了夹器的装配关系与运动结构逻辑，可用于自行车配件的结构展示、装配教学以及改装设计参考，模型的每一处特征都对应实际产品的生产工艺要求，无冗余的无效结构，各连接位的尺寸参数均参考民用自行车夹器的通用行业标准，具备实际的结构参考价值。
