内螺纹连接手动扳把式球阀结构设计

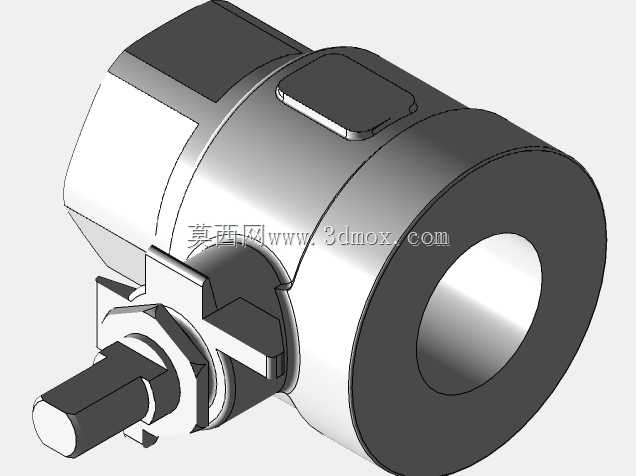

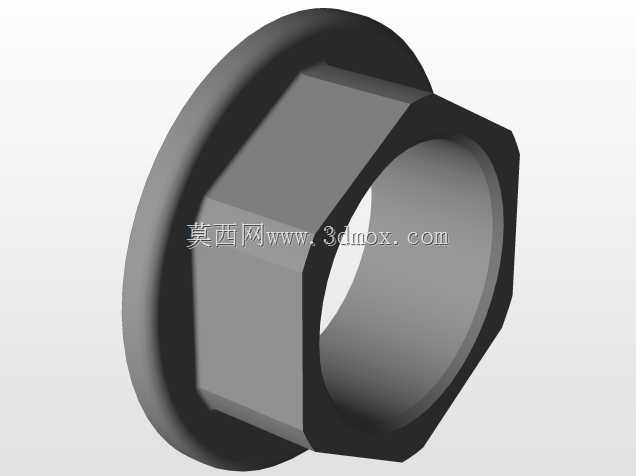

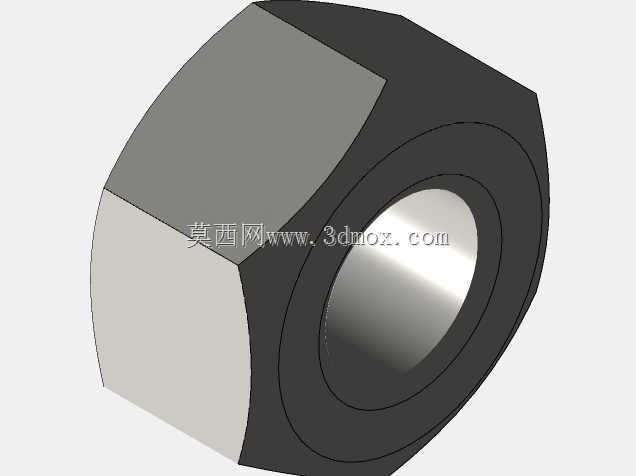

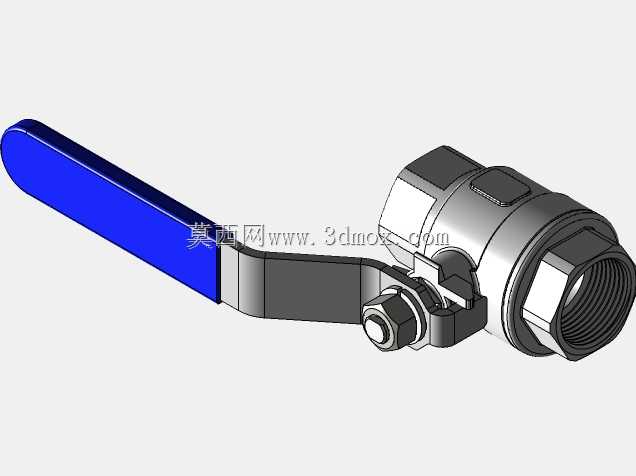

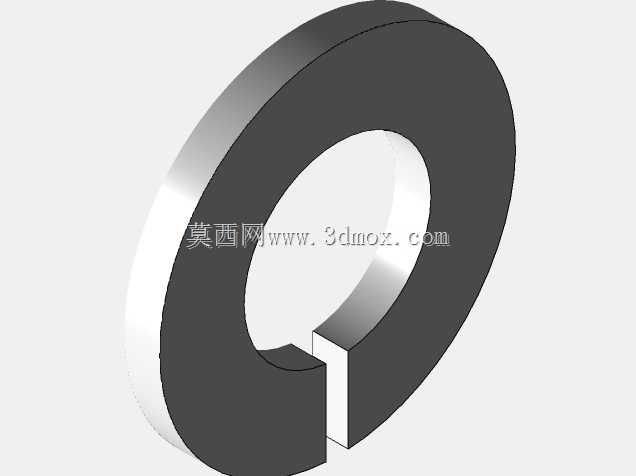

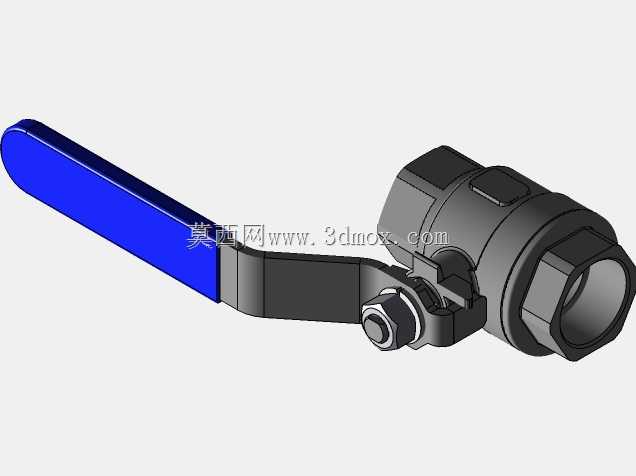

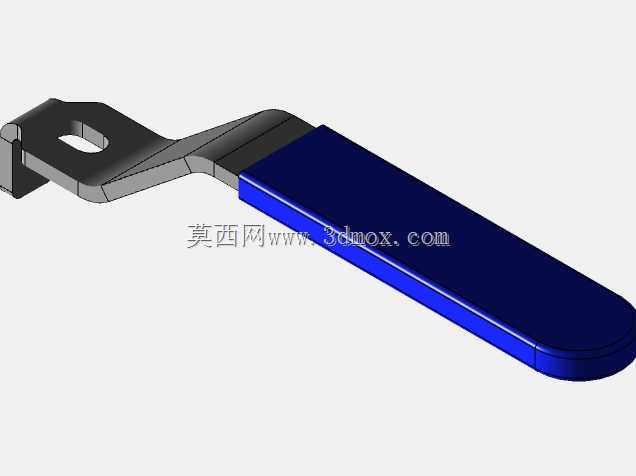

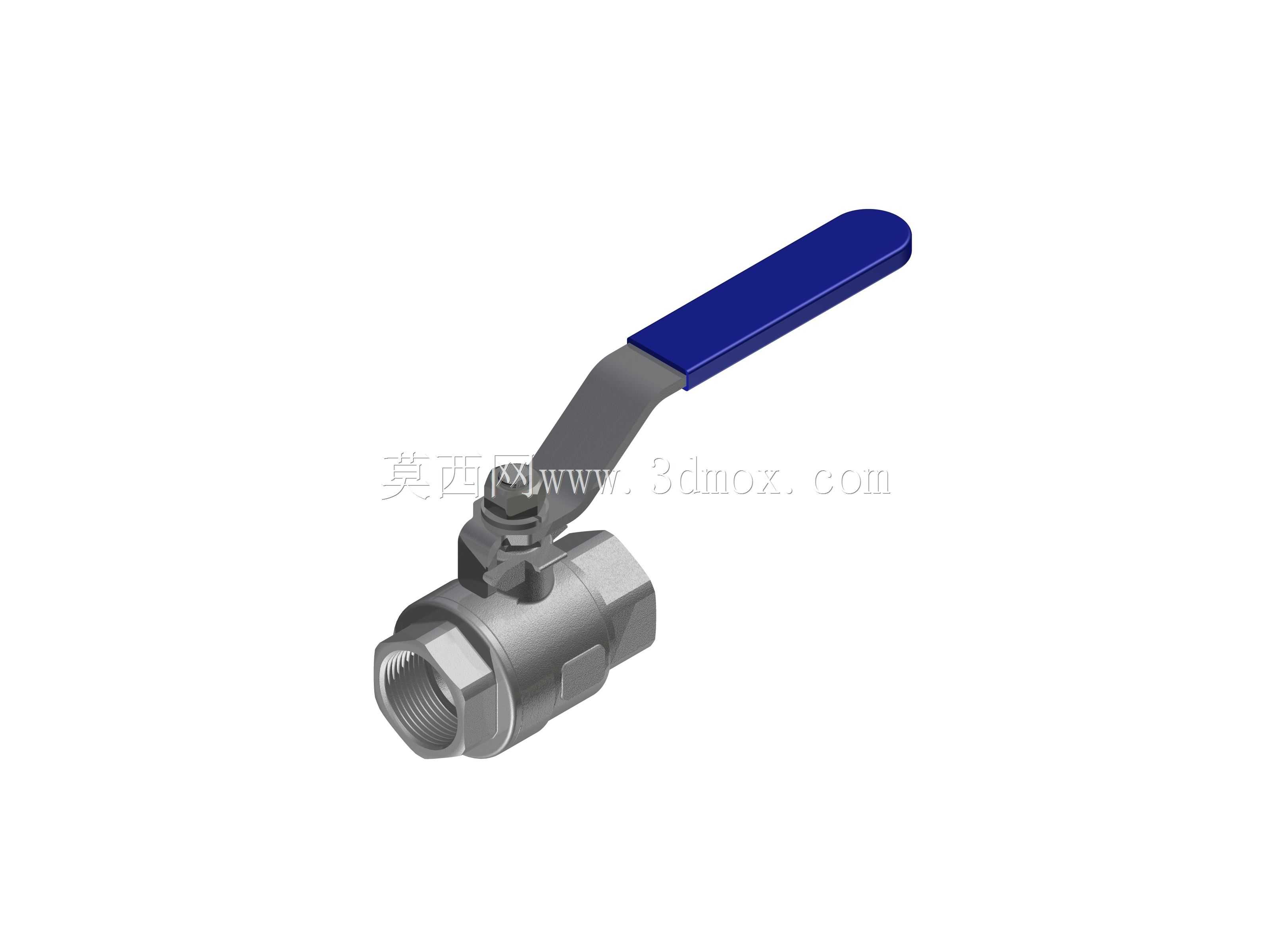

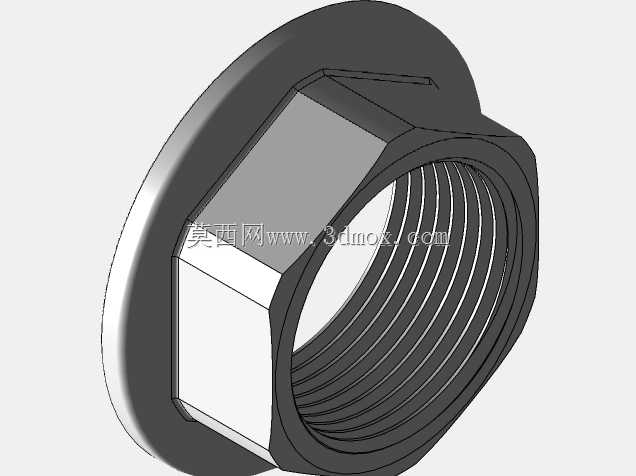

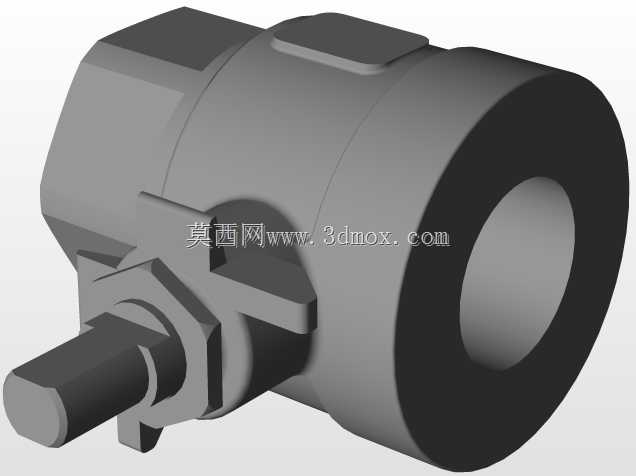

这款手动扳把式球阀主要应用于民用给排水、小型化工支路、暖通空调水系统、压缩空气管路等低压流体输送场景，核心作用是实现管路内流体的通断控制，相比闸阀、截止阀，它的启闭行程更短，操作力矩更小，能够在90度扳动行程内完成全开或全关动作，非常适合需要快速切断介质的工况。从功能特性来看，它采用浮动式球体密封结构，球体与两端阀座紧密贴合，全开状态下流道完全贯通，介质流经时的压力损失极小，不会出现明显的截流紊流，也不容易积存介质杂质；全关状态下密封面接触均匀，能够可靠阻断介质流通，适配水、轻质油品、低压气体等多种常见流体介质。设计过程中优先考虑了手动操作的人机合理性，扳把长度经过力矩核算，普通人无需借助额外工具即可轻松完成启闭，扳把表面做了防滑包覆处理，即使手上沾有少量油污或水渍也能稳定施力，同时扳把的转动角度设置了明确的机械限位，操作人员可以通过扳把的朝向直观判断阀门的启闭状态，避免误操作。阀体采用两端内螺纹的连接形式，安装边界适配常规低压管路的螺纹连接标准，安装时无需额外焊接法兰，直接与同规格的外螺纹管路端拧紧即可，整体轴向尺寸紧凑，不会占用过多管路安装空间，适合在管路排布密集、操作空间有限的场景下使用。球体与阀杆的连接部位设置了防飞出结构，即使在管路带压的状态下操作，阀杆也不会被内部压力顶出，提升了使用过程中的安全性能；两端的密封阀座采用耐磨弹性材质，经过多次启闭循环后仍能保持可靠的密封性能，减少日常维护的频次。整体外形采用规整的六角形阀体轮廓，安装时可以用普通扳手夹持阀体完成拧紧操作，不需要特制的安装工具，现场安装和后期拆卸维护都十分便捷，能够满足多数中小通径低压管路的流体截断控制需求。
