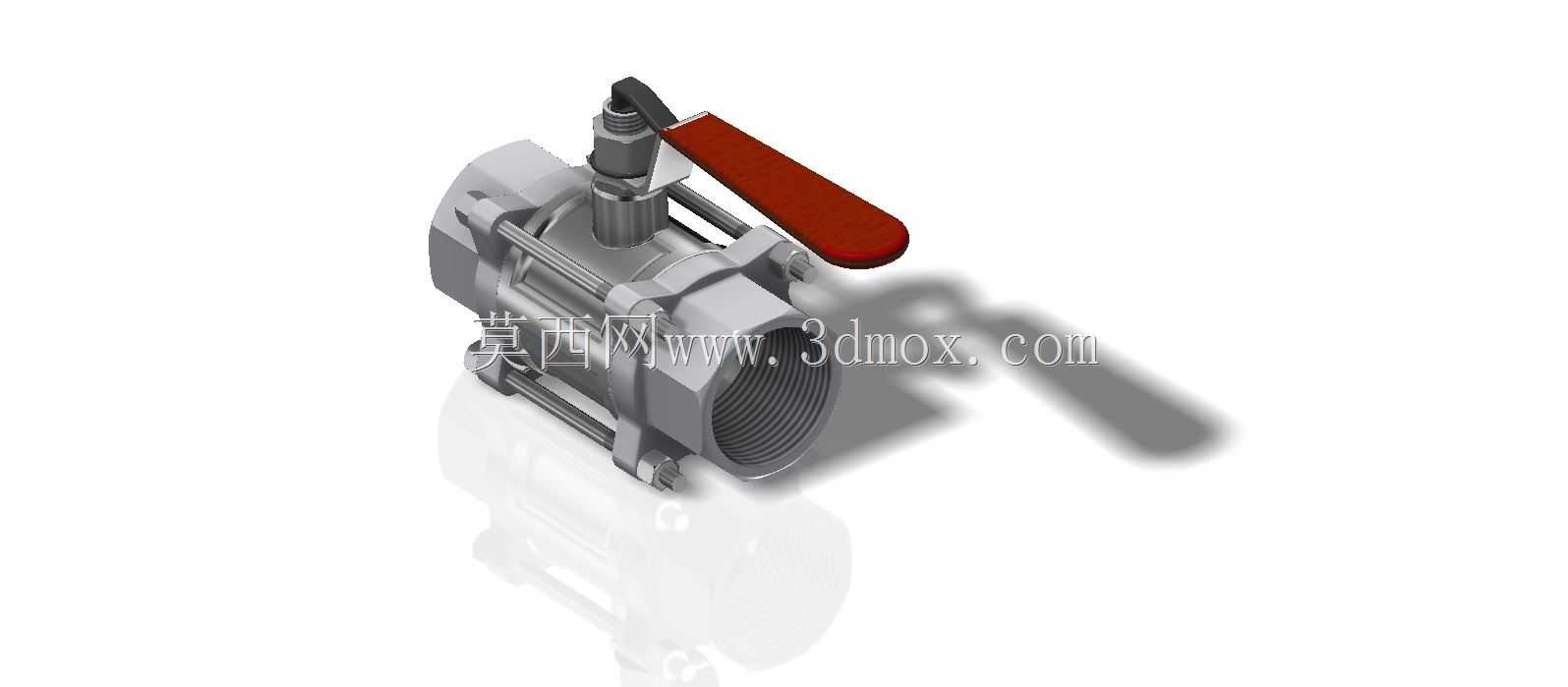

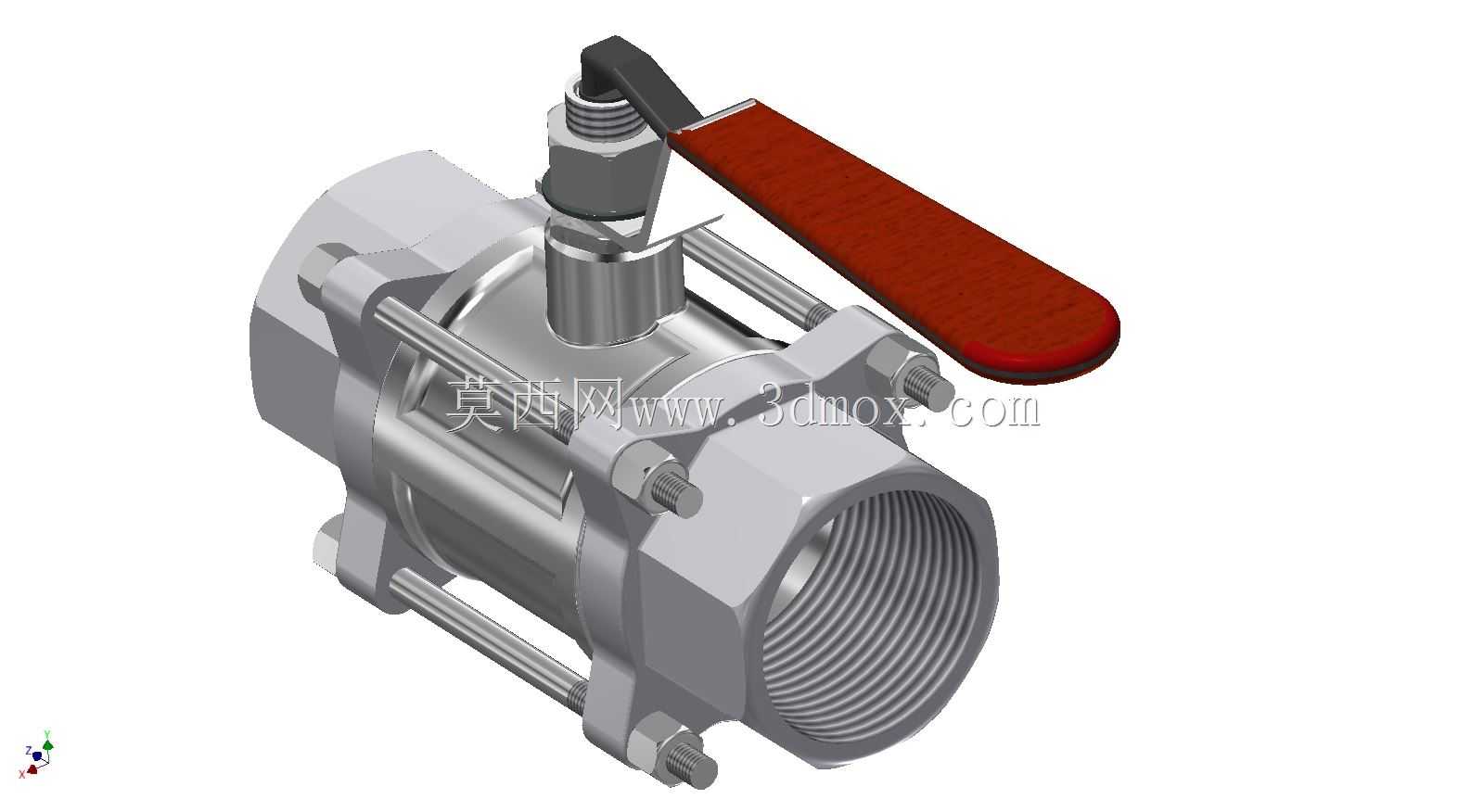

内螺纹连接手动球阀结构设计

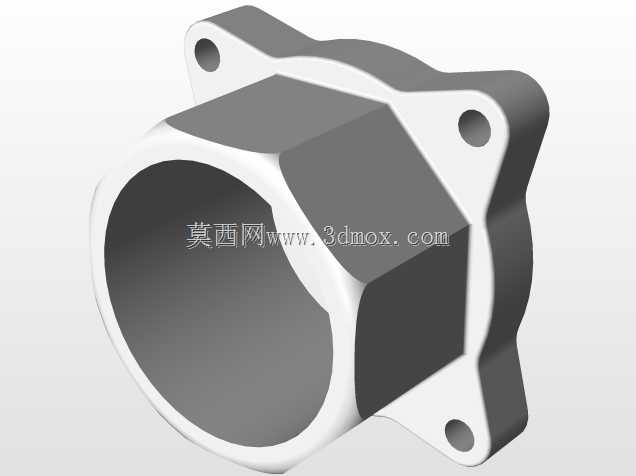

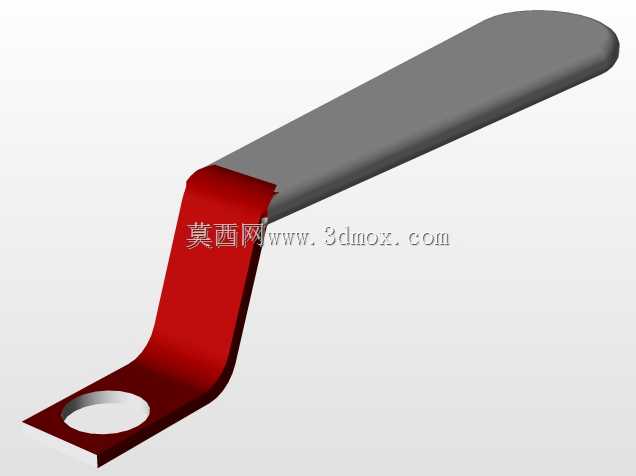

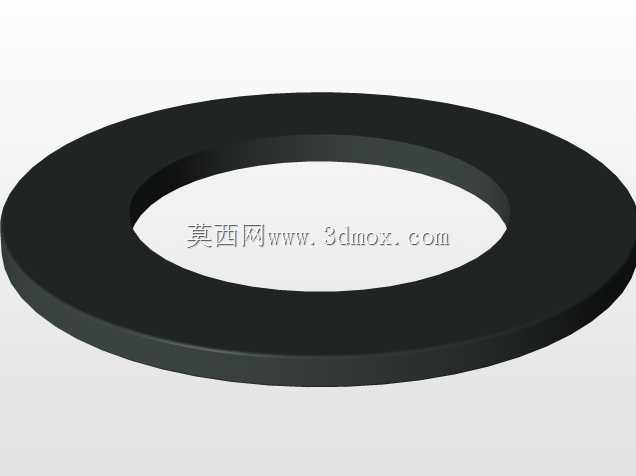

这款手动球阀主要应用在民用给排水、暖通循环、小型工业流体输送、气动液压辅助管路等场景中，核心作用是实现管路内流体的通断控制，相比闸阀、截止阀，它的启闭行程更短，操作力矩更小，密封性能更稳定，在需要频繁开关、快速截断介质的管路节点中适配性极强。从实际使用场景来看，它既可以用在家装冷热水管路、消防支管、空压机输气管路中，也能适配低压工况下的弱腐蚀性流体输送，日常操作仅需要扳动手柄旋转90度即可完成全开或全关动作，手柄的红色标识可以直观反馈阀门的启闭状态，避免误操作带来的管路泄漏或者介质断供问题。在功能特性上，这款球阀采用浮动式球芯结构，球芯与两端密封阀座紧密贴合，全开状态下流道完全贯通，介质流动阻力极小，不会出现明显的压降，也不容易积存介质残渣，后期维护清理的难度更低；阀体采用三段式对夹锁紧结构，通过螺栓将左右阀体与中间主体紧固，既保证了整体结构强度，也方便后期拆解更换密封件，不需要将整个阀门从管路上完全切割拆卸就能完成检修，大幅降低运维成本。设计过程中优先考虑了安装适配性，两端采用标准内螺纹连接接口，匹配常规民用和工业低压管路的通用螺纹规格，安装时仅需要在管端缠绕密封生料带对准螺纹旋紧即可，不需要额外焊接或者法兰配对，安装效率更高；整体外形紧凑，手柄在全开状态下与管路走向平行，全关状态下与管路垂直，不会占用过多的管路周边安装空间，即使在管路排布密集的设备夹层、管井内部也能顺利操作。设计时充分考虑了操作的人机工程性，手柄采用加长的杠杆结构，表面做防滑贴合设计，即使带劳保手套操作也能稳定发力，不需要借助额外的加力杆就能完成带压状态下的启闭动作；阀体外部的加强筋结构既提升了整体的抗形变能力，也能在安装旋紧时提供受力点位，避免安装过程中钳具夹伤阀体表面影响外观和防腐性能。在安装边界上，这款球阀的整体轴向长度控制在常规同口径阀门的标准尺寸范围内，两端螺纹的同轴度经过精准校核，安装后不会出现管路错位憋劲的问题，适配的工作压力覆盖日常低压管路的常规工况，密封件采用耐温耐老化的柔性材质，在常规水、气、轻质油品介质中都能保持长期稳定的密封效果，不会因为长期静置出现启闭卡涩或者内漏问题。
