铃木SV650摩托车前叉前轮前端总成设计

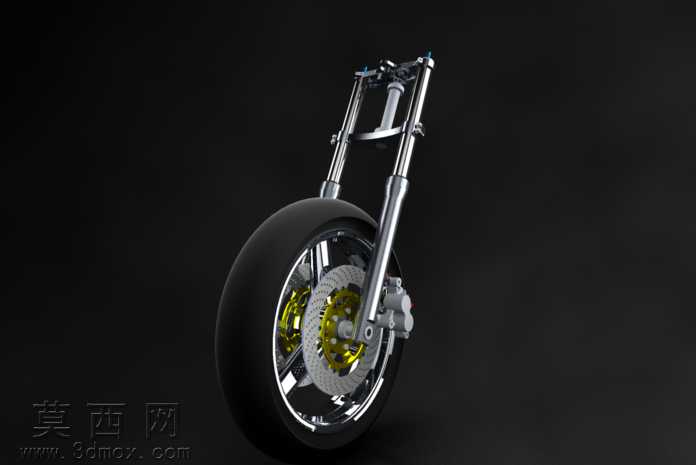

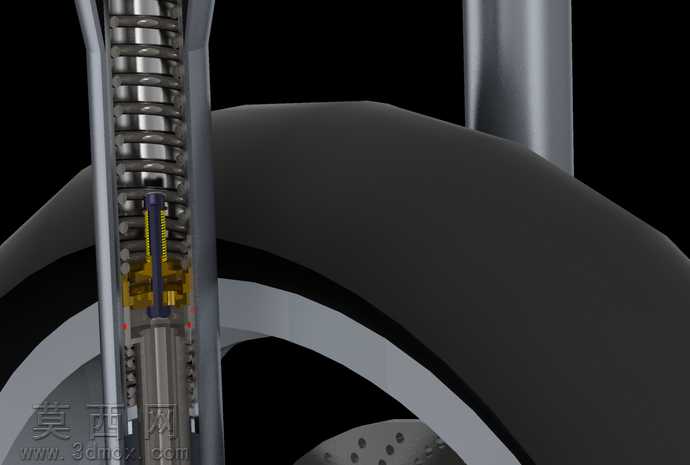

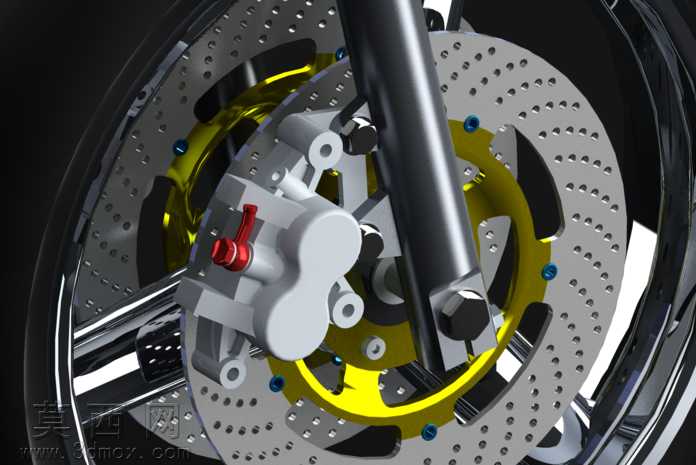

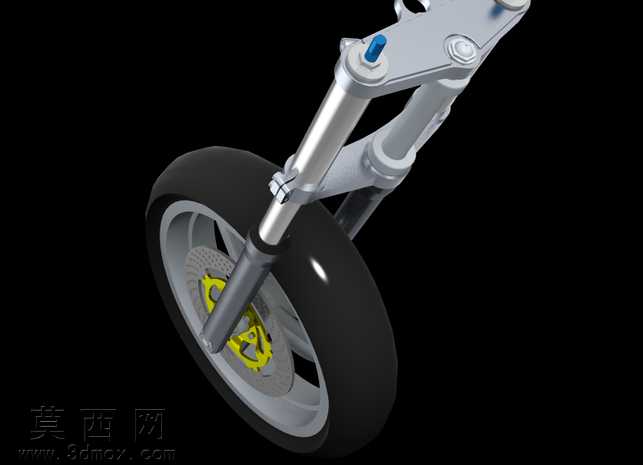

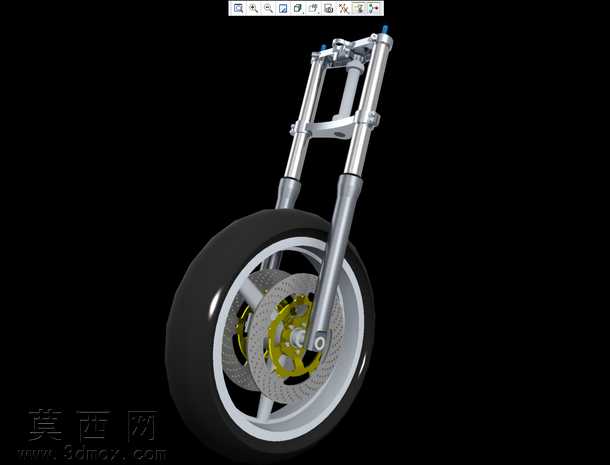

本作品为铃木SV650摩托车前端结构的三维建模设计，建模过程围绕摩托车前部核心功能部件展开，优先还原正立式前减震、前轮组、双碟刹制动系统的真实装配逻辑。建模初期先梳理前端部件的层级关系，以转向三星柱为装配基准，依次搭建左右两根前减震筒的主体结构，还原减震筒的金属伸缩段、上下固定座的连接结构，确保减震筒与三星柱的安装孔位完全对齐，符合实车的转向联动逻辑。轮组部分先构建轮毂的主体轮廓，区分轮辋、辐条、轮毂中心安装座的不同结构，还原轮毂中心与前减震轮轴的配合公差，再依次装配轮胎、双刹车碟盘、刹车卡钳部件：轮胎建模还原民用街车轮胎的胎面弧度与侧壁厚度，刹车碟盘还原通风划线碟的表面纹理与安装孔位，金色刹车卡钳还原活塞腔、安装支架的细节结构，匹配碟盘的制动间隙。材质渲染阶段针对不同部件匹配对应材质属性，前减震筒的金属伸缩段赋予抛光镀铬金属材质，调整反射参数模拟亮面金属的环境反射效果，减震外筒、三星柱赋予哑光铝合金材质，还原磨砂金属的细腻质感；轮毂主体赋予亮面银色金属漆，刹车卡钳赋予高温烤漆的亮面金色材质，刹车碟盘赋予铸铁哑光金属材质并添加细微的使用磨损纹理，轮胎赋予黑色哑光橡胶材质，调整粗糙度参数模拟橡胶表面的细微颗粒感，所有部件的材质区分清晰，渲染后可直观分辨不同零件的材质属性。结构设计上还原了前端部件的真实运动逻辑，前减震的伸缩行程、前轮的转动自由度、刹车卡钳与碟盘的配合位置均参考实车参数设定，当前建模已完成核心部件的主体结构，部分临时占位的连接件如低三夹等结构预留了优化空间，后续可补充更精细的固定螺丝、油封、挡泥板安装位等细节，完善整个前端总成的装配完整性。
