适配铃木RGV引擎的高精度火花塞结构

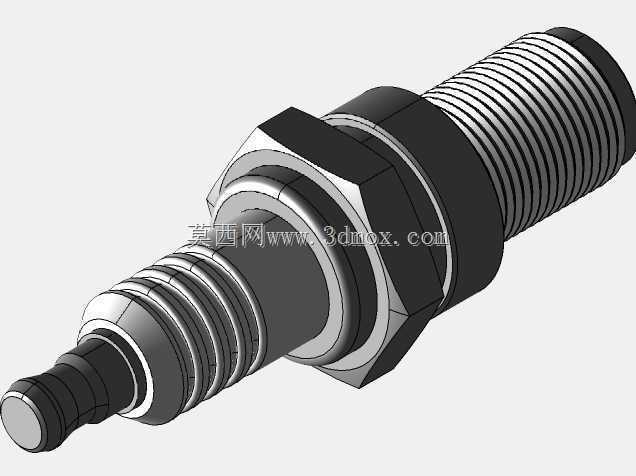

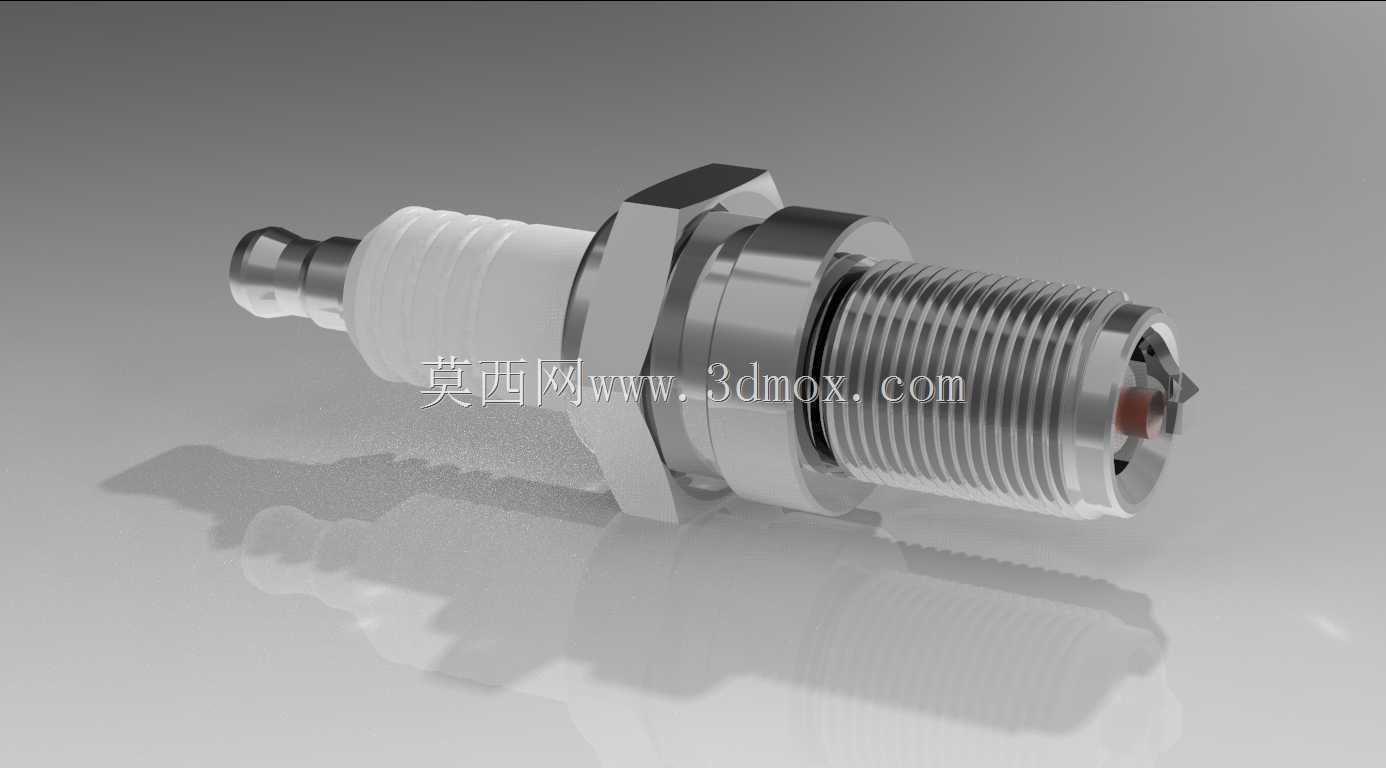

　　在小排量高转内燃机的改装与整机逆向开发场景中，火花塞作为点火系统末端的核心执行部件，其建模精度直接影响燃烧室装配干涉检查、点火间隙仿真分析的结果可信度，尤其是针对铃木RGV这类两升高转性能机型，周边进排气道、气门、活塞顶部的避让空间本就极其紧凑，任何尺寸偏差都可能导致装机后出现活塞顶碰电极、密封垫圈压合不足漏气的问题。这款火花塞的建模完全参照NGK BR9ECM实物的测绘尺寸完成，整体结构沿中心轴线完全对称，从接线端到点火电极端依次分为接线螺母段、绝缘瓷套外露段、六角拧动段、密封垫圈安装位、螺纹啮合段、电极伸出段五个核心部分，各段的同轴度公差在建模时严格控制在0.02mm以内，完全满足装配仿真的精度要求。

　　从实际装机的功能逻辑来看，六角拧动段采用标准对边16mm的六角结构，建模时特意还原了六角棱边的微小倒角，避免装配仿真中扳手与棱边出现线接触导致的应力计算失真；螺纹段采用M14×1.25的公制细牙螺纹，螺纹有效啮合长度设置为19mm，完全匹配高性能摩托引擎缸盖的火花塞安装孔深度，建模时还原了螺纹牙型的标准60度牙型角，同时在螺纹收尾处做了3牙的退刀过渡结构，和实物的螺纹加工工艺完全一致，避免装配时螺纹末端刮伤缸盖安装孔的内螺纹。密封垫圈的位置设置在六角段下端面与螺纹段起始位置的过渡轴肩处，垫圈厚度1.5mm，建模时还原了垫圈的双层叠压结构，在装配仿真中可以模拟垫圈被压合后的0.3mm压缩量，准确计算密封面的压合应力，判断不同拧紧力矩下的密封可靠性。

　　绝缘瓷套部分的建模特意区分了外露段与缸内段的直径差，外露段直径10mm，表面做了多道环状凸起的防污爬电结构，和实物的瓷套绝缘设计完全匹配，伸入燃烧室的瓷套端部做了锥形收窄，避免高转工况下活塞上行时与活塞顶部的避让坑发生干涉；中心电极与侧电极的尺寸完全参照冷型火花塞的热值设计，中心电极直径2.5mm，伸出瓷套端面1.2mm，侧电极采用单侧折弯的镍合金结构，折弯后与中心电极的点火间隙设置为0.8mm，完全适配RGV引擎高转大负荷工况下的点火需求，建模时还原了电极端部的微小圆角，避免仿真分析中电极尖端出现不必要的电场集中效应。

　　在安装边界的尺寸设定上，这款火花塞的整体总长控制在55mm，其中接线端伸出缸盖盖罩的长度为12mm，完全避开高压点火线接头与周边油轨、水管的布置空间，不会出现装机后点火线与周边管线干涉的问题；电极伸入燃烧室的长度为7mm，属于中等突出型设计，既可以保证点火位置处于燃烧室的最佳点火区域，加快火焰传播速度，又不会因为电极过度伸入导致电极过热引发早燃。建模过程中特意对各部件的材质做了分层区分，金属壳体、电极、密封垫圈为金属材质，绝缘瓷套为陶瓷材质，接线螺母为导电钢材，在后续做热负荷仿真、电场仿真时可以直接赋予对应的材料参数，不需要二次拆分零件。

　　从实际应用场景来看，这套模型既可以用于RGV引擎整机装配时的干涉检查，也可以单独用于火花塞安装工装的设计参考，比如定制专用的火花塞套筒时，可以直接提取六角段与螺纹段的尺寸做套筒内腔的结构设计，避免套筒壁厚过薄导致拧动时开裂，或者套筒与瓷套干涉碰碎绝缘瓷件；在做燃烧室CFD仿真时，也可以直接调用电极部分的曲面模型，划分网格后分析点火时刻缸内气流在电极周边的流动状态，优化点火提前角的匹配参数。不同于很多简化版的火花塞模型只做大致外形，这套模型对所有影响装配与性能的细节都做了还原，包括接线端的压线螺纹、六角段与壳体连接位置的滚压加强筋、瓷套与金属壳体之间的密封粉层压装台阶，所有结构都和实物完全一致，不管是用于整机数模的装配展示，还是用于工程层面的性能仿真分析，精度都完全满足使用需求，不需要使用者再做额外的尺寸修正与结构补全。
