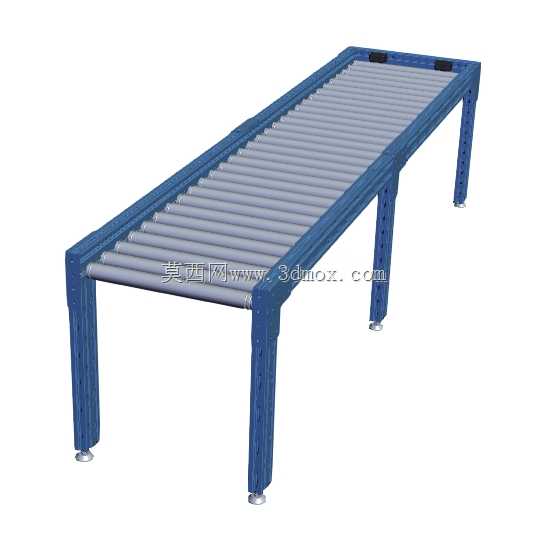

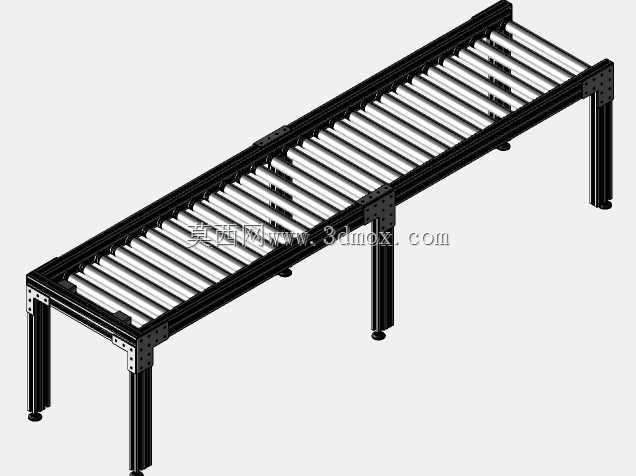

单通道辊筒式物料输送设备结构

这款单通道辊筒输送设备主要面向生产制造车间的工序间物料转运、仓储物流分拣线的平面段输送、电商仓储的包裹周转输送等场景，能够适配箱体类、托盘类、规则硬质包装件的连续输送需求，可衔接生产线上的加工工位、包装工位、装卸工位，替代人工搬运实现物料的定向流转，降低车间内短距离物料转运的人力投入，提升产线流转的连贯性。设备采用单通道直段布局设计，整体框架采用高强度型材拼接结构，四条支撑腿带有可调节脚杯，能够适配存在轻微不平整的车间地面，通过调整脚杯高度可保证输送面的水平度，避免输送过程中物料出现偏移、卡滞的问题。输送面采用等间距排布的无动力辊筒结构，辊筒转动顺滑，可依靠物料自身重力或是人工推送实现物料移动，也可根据实际使用需求加装驱动组件改造为动力输送段，适配不同节拍的输送需求。框架侧边预留有标准化安装孔位，可根据现场布局需求加装侧边挡条、光电传感器安装支架、接驳导向板等附属配件，能够灵活对接不同类型的生产设备、分拣设备。设备整体外形尺寸为长2700mm、宽540mm，输送面高度可通过支撑腿的调节结构在常规作业高度区间内调整，安装时仅需预留对应长度与宽度的地面空间，无需复杂的地基施工，放置到位调整水平后即可投入使用，适合中小型生产车间、仓储网点的快速布局搭建。在设计过程中充分考虑了日常使用的维护需求，辊筒采用快装式结构，单根辊筒出现磨损故障时可单独拆卸更换，无需拆解整体框架，大幅降低后期维护的时间成本与配件成本；框架表面采用喷塑处理，具备较好的耐磨、防锈性能，能够适应车间内多粉尘、少量油污的使用环境，延长设备整体使用寿命。设备的输送宽度适配常规尺寸的周转箱、纸质包装箱、小型工装托盘，能够覆盖多数轻工制造、电商仓储、汽配加工场景的常规物料输送需求，可多段拼接延长输送距离，也可搭配弯道输送段组成完整的输送环路，适配不同场地的布局要求。
