工业铝型材搭建可调节机械臂支撑底座

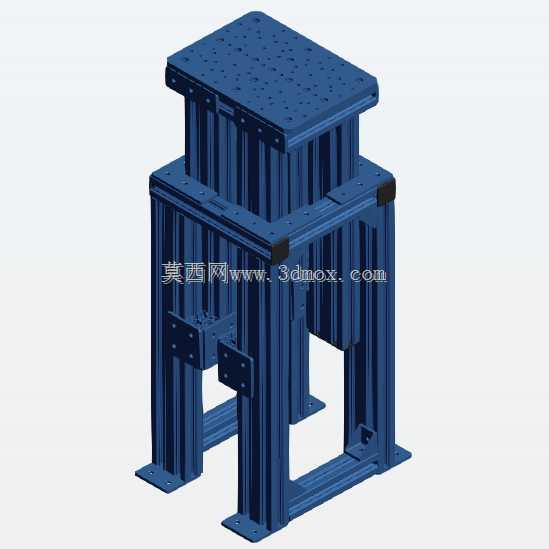

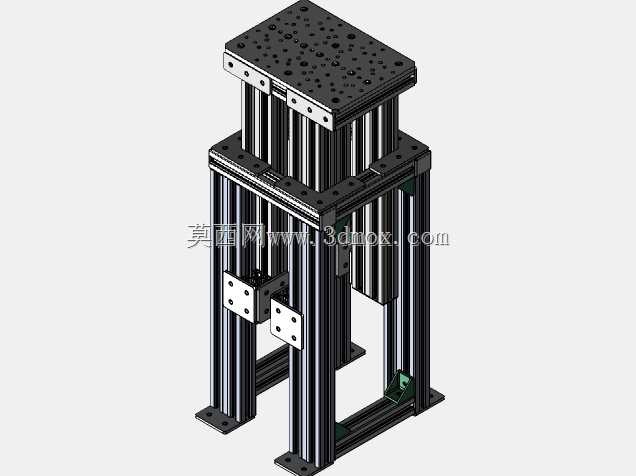

在自动化产线集成、工业机器人工作站搭建、非标专机改造的现场作业中，机械臂的安装基准高度往往是前期布局最容易出现适配偏差的环节——不同批次的来料工装高度差、输送线体的辊面标高误差、末端执行器更换后的作业行程冗余不足，都需要支撑底座具备一定的高度调节余量，而非完全焊死的固定支座。这款采用工业铝型材拼接搭建的伸缩式支撑底座，正是针对这类现场适配需求设计的安装载体，区别于传统焊接钢结构支座的不可调特性，它通过双层嵌套的铝型材框架结构实现高度方向的无级调整，调整到位后通过侧面的紧固螺栓完成框架锁止，避免作业过程中出现支撑窜动。从实际安装边界来看，底座底部的安装支脚预留了标准地脚螺栓过孔，可直接固定在车间预埋钢板或者铝型材平台的T型槽上，顶部325mm×235mm的安装板做了密集的矩阵式安装孔设计，孔位兼容市面上多数六轴工业机器人、水平多关节机械手、单轴往复机构的底部安装孔距，不需要额外做转接板二次加工，能大幅缩短现场安装的准备周期。设计阶段没有采用厚重的钢板焊接结构，而是选用标准欧标铝型材作为主体框架材料，一方面是铝型材的模块化拼接特性不需要做焊接时效处理，加工周期短，后期如果需要拓展安装传感器、拖链支架、管线收纳槽，可直接利用型材自带的T型槽加装附件，不需要在结构件上二次钻孔焊接；另一方面铝型材的自身重量远低于同刚性的钢结构件，在设备需要移位、工作站重新布局的时候，不需要动用大型吊装设备，两到三个现场维护人员即可完成移位调整。高度调节的逻辑上，没有采用复杂的丝杆升降或者齿轮齿条结构，而是采用内外层框架套接的方式，内层框架与顶部安装板连接，外层框架与底部支脚连接，调整时松开侧面的锁紧螺栓，将内层框架抬升到需要的高度后，穿入配套的定位螺栓完成承重定位，再锁紧所有侧面的紧固螺钉即可，这种结构没有复杂的传动部件，后期维护几乎不需要做润滑、零件更换，在车间多尘、有少量切削液飞溅的环境下也不会出现传动卡滞的问题。实际使用场景中，这款底座可将机械臂的安装高度在400mm到697mm之间调整，覆盖了多数桌面级机械手、小型六轴机器人的作业高度需求，比如在3C产品的组装工位，输送线辊面距离地面700mm时，可将底座高度调整到最低位置，让机械臂末端刚好到达作业面；在机床上下料的工位，若机床工作台距离地面较高，可抬升底座高度，让机械臂的第一关节轴与机床工作台面保持合适的高度差，减少机械臂大臂的俯仰角度负载，提升作业过程中的运动稳定性。框架的连接部位全部采用标准铝型材角件与高强度螺栓连接，没有采用粘接、焊接等不可拆卸的连接方式，后期如果需要更改底座的承载能力，可通过更换更高规格的铝型材、增加纵向支撑型材数量的方式快速改造，不需要重新制作整个底座。顶部安装板的密集孔设计除了兼容不同品牌机械臂的安装孔位，还可以直接在安装板上固定气路阀组、IO模块、机器人控制器的安装支架，让相关配套元件就近安装在底座上，减少管线的悬空长度，让整个工作站的布线更加整洁。底部的四个支脚做了外翻的法兰边设计，每个法兰边上预留两个长条形安装孔，允许安装时在小范围内调整底座的水平位置，抵消地面预埋板的位置误差，不需要重新打膨胀螺栓扩孔。在刚性设计上，双层框架的重叠部分预留了足够的套接长度，即使调整到最高697mm的安装高度，内外层框架的套接重叠长度也能满足侧向负载的抗弯需求，在机械臂高速往复运动的过程中不会出现明显的晃动，保证末端执行器的定位精度。整个结构没有多余的装饰性设计，所有的型材端面都做了封盖处理，避免铝型材的槽口积存切屑、灰尘，侧面预留的安装平面可根据需求加装安全防护罩的固定支架，适配不同工作站的安全防护要求。
