双轴直线驱动数控平移作业工作台

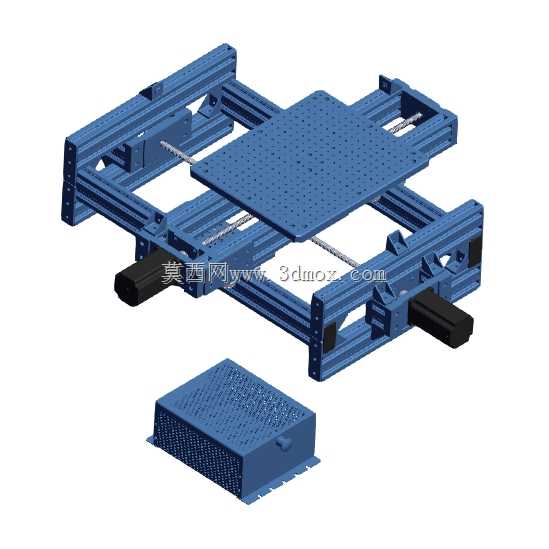

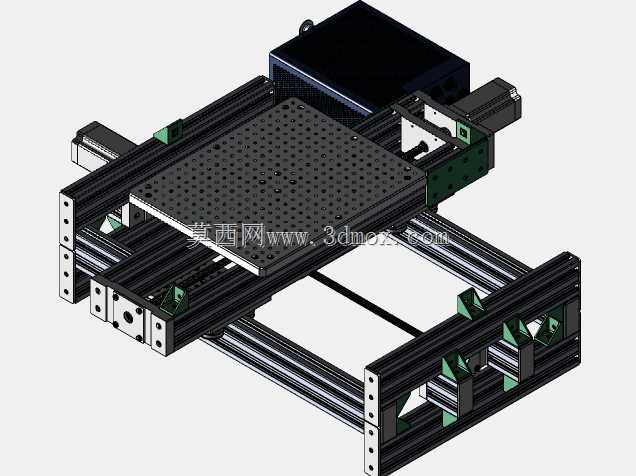

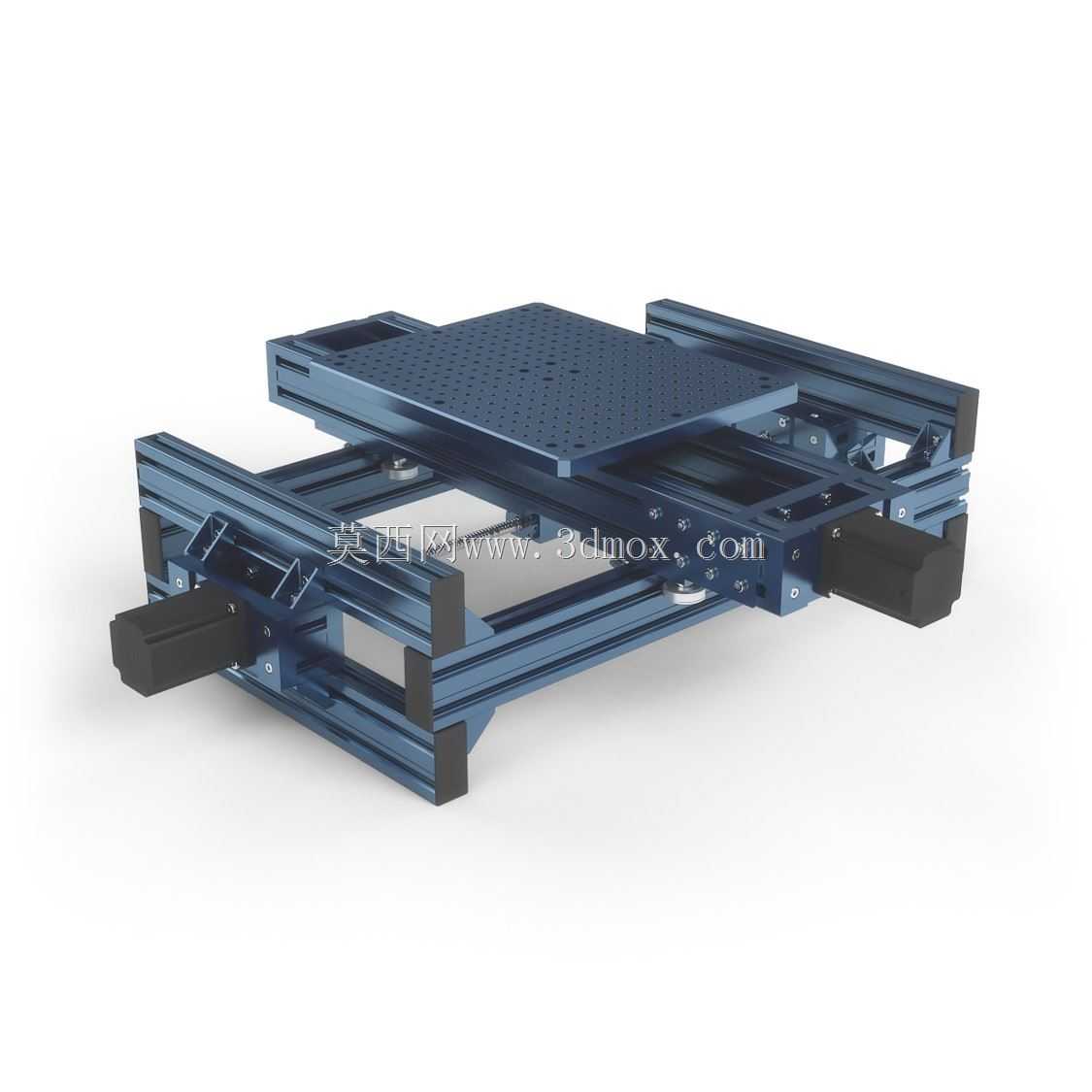

这款双轴平移工作台是面向自动化产线、精密检测工位、小型加工上下料场景开发的直线执行机构，可作为工业机器人外部扩展轴、视觉检测载台、点胶涂覆作业基座、非标装配工位的核心承载移动单元使用，适配电子元器件组装、小型五金件加工、实验室精密试样移位、3C产品检测等多类对平面定位精度有要求的作业场景，能够替代人工完成工件在平面范围内的精准点位移位，配合末端执行器可完成多工序间的工件流转，大幅提升重复定位作业的一致性与生产效率。设备采用双步进电机独立驱动的结构设计，两个运动轴呈正交布局，分别负责横向与纵向的直线运动输出，传动路径沿铝型材机架的导轨方向布置，运动过程中负载台沿导轨平稳滑行，可有效避免偏载带来的卡顿与精度损失。机架整体采用工业铝型材拼装搭建，型材自带的标准槽道可灵活适配各类传感器、行程限位块、拖链的安装需求，无需额外焊接加工即可完成周边附件的拓展固定，大幅缩短现场调试的装配周期。工作台的核心承载安装面尺寸为405×495mm，台面上预制了密集的标准安装孔阵，可直接通过螺栓固定工装夹具、工件载板、检测探头支架等作业附件，无需二次打孔加工即可完成不同作业工装的快速切换。两个运动方向的有效行程分别为625mm与340mm，可覆盖绝大多数中小型工件的平面移位需求，行程两端预留了缓冲安装位，可加装液压缓冲器与硬限位块，避免电机超程运行带来的机构碰撞损坏。设计过程中充分考虑了电控集成的便捷性，驱动电机统一布置在机架端部，电机出线端预留了拖链安装空间，动力线与信号线可沿拖链规整排布，避免运动过程中线缆拉扯磨损；机架底部预留了调平脚轮与固定地脚的安装位，既可以根据产线布局需求灵活推移换位，也可以通过地脚固定在地面实现高精度作业的稳定性要求。整套机构的传动部件均隐藏在铝型材框架内部，外部无裸露的传动齿轮与皮带，可有效避免车间粉尘、切削碎屑落入传动间隙造成的机构磨损，日常维护仅需定期对导轨加注润滑脂即可，大幅降低了设备的运维成本。
