带铰链门大型工业安全围栏框架结构

在工业生产车间、自动化设备作业区域、仓储分拣动线周边，这类带铰链门的笼式安全围栏是现场安全防护体系里的核心物理隔离构件，主要作用是划定危险作业边界，避免无关人员误入设备运行区间、物料堆放高危区域，从物理层面阻断机械伤害、物体打击类安全隐患，同时预留的铰链门可满足设备运维、物料转运、人员巡检的通行需求，不会给日常作业流程造成额外阻碍。

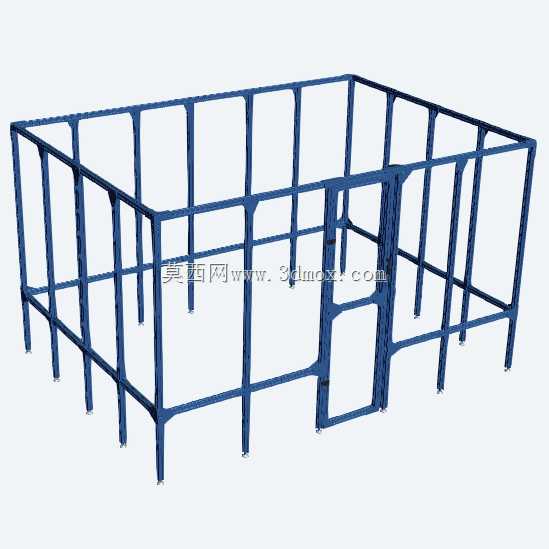

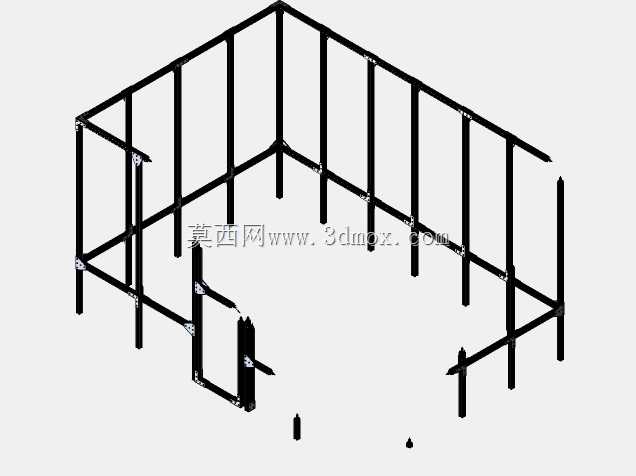

从结构设计逻辑来看，该围栏采用全框架式型材拼接结构，所有竖向立柱与横向连接杆件通过标准化连接件组装成型，没有多余的冗余结构，整体受力路径清晰：竖向立柱作为主要承重构件，底部预留安装固定点位，可通过膨胀螺栓与车间混凝土地面牢固连接，保证整体结构的抗冲击稳定性，避免受外力碰撞时出现倾覆、变形问题；横向杆件沿竖向分层布置，既可以提升框架整体的抗侧扭刚度，也能为后续安装防护网片、挡板、警示标识预留安装位，适配不同场景的防护等级要求。

尺寸边界上，该围栏整体围合区域为2500mm×3550mm的矩形空间，整体围栏高度为2200mm，这个高度设计符合工业安全防护的通用要求，既可以避免人员意外翻越，也不会遮挡作业区域的观察视线，方便现场管理人员从外部查看围栏内部的设备运行状态。预留的铰链门采用与主体框架同规格的型材制作，门体与主框架通过铰链构件连接，开合顺畅，门体闭合后可通过配套锁具实现锁定，避免非授权人员随意进入防护区域。

在实际选型应用中，这类框架结构可根据现场的防护需求调整杆件间距、安装固定方式，若应用在焊接作业区域，可在框架上加装遮光挡板；若应用在自动化设备周边，可加装安全联锁开关，门体开启时自动触发设备停机信号，进一步提升安全防护等级。整个框架的模块化设计也方便现场快速组装，不需要复杂的焊接作业，所有构件均可提前预制，到场后通过标准紧固件即可完成安装，后期如果需要调整防护区域范围，也可以快速拆解重组，适配车间布局调整的需求。
